Телескопик рукоять трубопроводы — HITACHI ZX135US-3

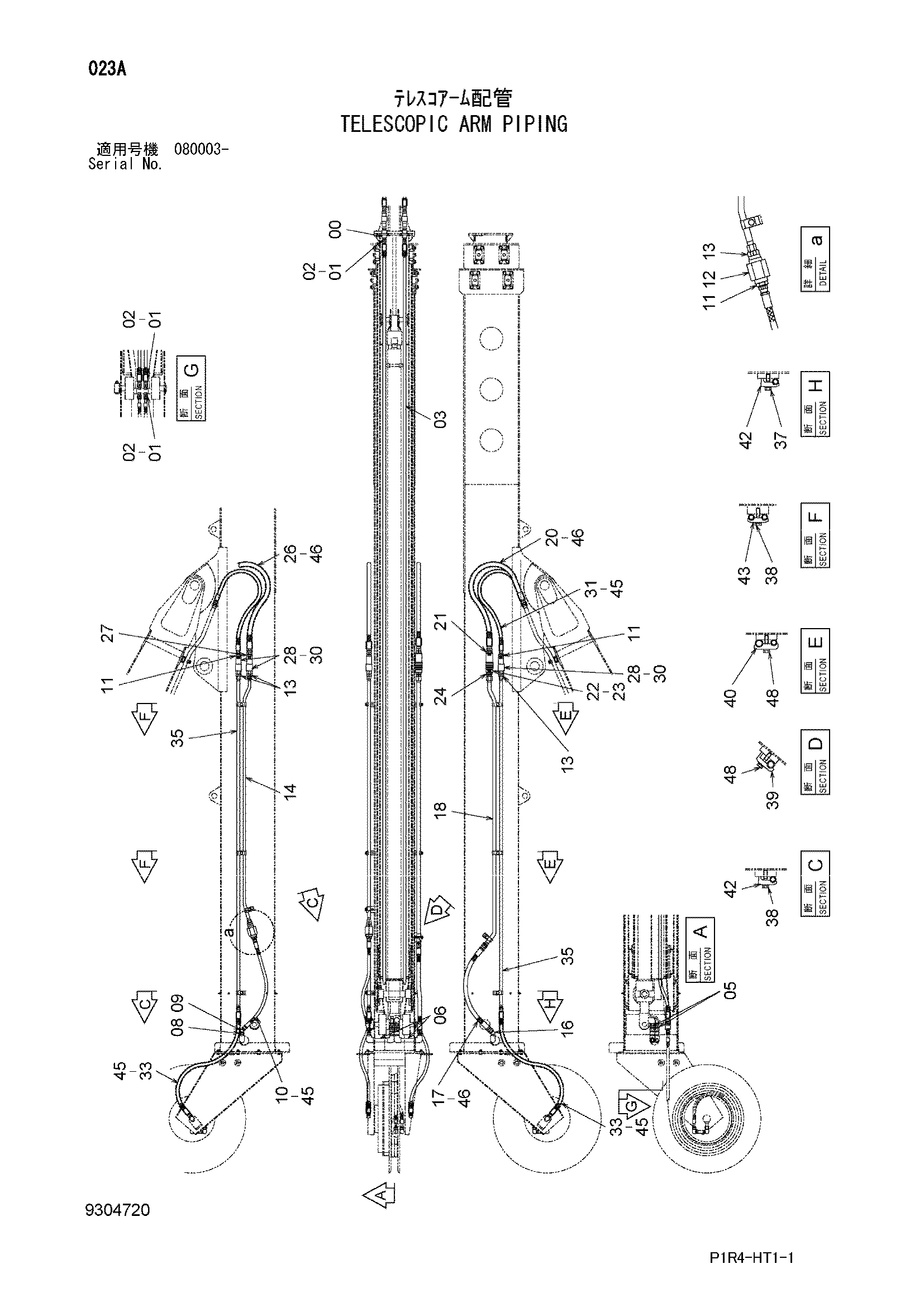

Заводская схема «Телескопик рукоять трубопроводы» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3105511 | Ограничитель | 2 |
| 01 | 4210942 | Адаптер | 6 |
| 02 | 4138938 | Уплотнительное кольцо | 6 |
| 03 | 4654029 | Шланг | 2 |
| 05 | 94-1304 | Адаптер | 2 |
| 06 | 3105270 | Трубка | 2 |
| 08 | 94-1603 | Переходник | 1 |
| 09 | 94-1503 | Угловой штуцер | 1 |
| 10 | 4702244 | Шланг | 1 |
| 11 | 4188623 | Адаптер | 3 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | 4347627 | Клапан словретур | 1 |
| 13 | 4364343 | Адаптер | 4 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 13B | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 8118330 | Трубка | 1 |
| 16 | 94-1504 | Угловой штуцер | 1 |
| 17 | 4702268 | Шланг | 1 |
| 18 | 8118328 | Трубка | 1 |
| 20 | 4702232 | Шланг | 1 |
| 21 | 4189537 | Адаптер | 1 |
| 21A | 4506429 | Уплотнительное кольцо | 1 |
| 22 | 4455882 | Самоуплотняющееся соединение | 1 |
| 23 | 4455883 | Самоуплотняющееся соединение | 1 |
| 24 | 4291797 | Адаптер | 1 |
| 24A | 4506424 | Уплотнительное кольцо | 1 |
| 24B | 4506429 | Уплотнительное кольцо | 1 |
| 26 | 4702233 | Шланг | 1 |
| 27 | 4189619 | Адаптер | 1 |
| 27A | 4506424 | Уплотнительное кольцо | 1 |
| 28 | 4455881 | Самоуплотняющееся соединение | 3 |
| 30 | 4455880 | Самоуплотняющееся соединение | 3 |
| 31 | 4685049 | Шланг | 2 |
| 33 | 4602003 | Шланг | 2 |
| 35 | 8118329 | Трубка | 2 |
| 37 | J271250 | Болт с шайбой | 1 |
| 37A | J901250 | Болт | 1 |
| 37B | J222012 | Шайба | 1 |
| 38 | J271255 | Болт с шайбой | 4 |
| 38A | J901255 | Болт | 1 |
| 38B | J222012 | Шайба | 1 |
| 39 | 4053595 | Хомут трубки | 1 |
| 40 | 4141806 | Хомут трубки | 2 |
| 42 | 4190125 | Хомут трубки | 3 |
| 43 | 4189858 | Хомут трубки | 2 |
| 45 | 4138938 | Уплотнительное кольцо | 9 |
| 46 | 4187308 | Уплотнительное кольцо | 5 |
| 48 | J271260 | Болт с шайбой | 3 |
| 48A | J901260 | Болт | 1 |
| 48B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
