Нижняя защита (дустпрооф специальное исполнение.) — HITACHI ZX135US-3

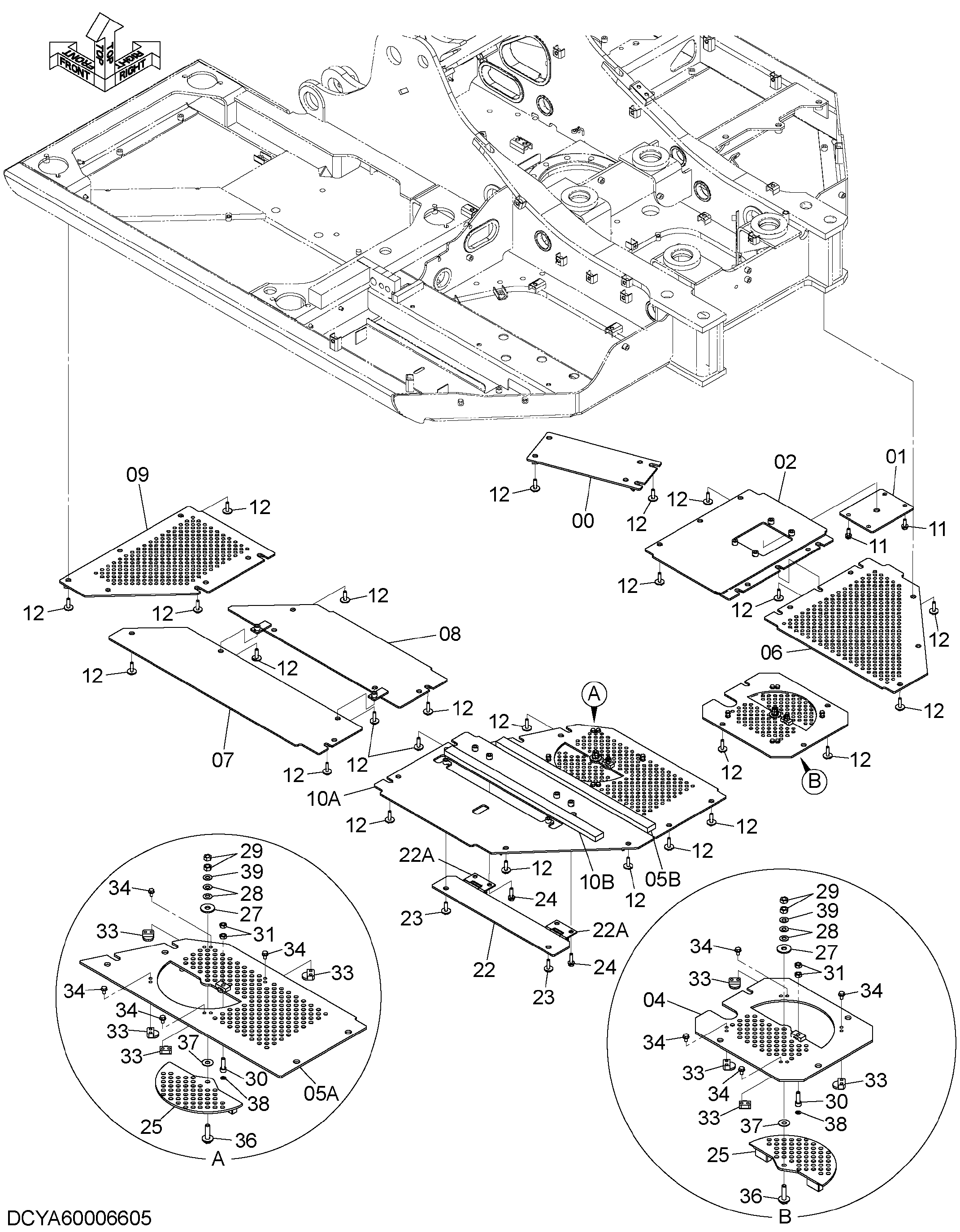

Заводская схема «Нижняя защита (дустпрооф специальное исполнение.)» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9768325 | Крышка | 1 |
| 01 | 4360250 | Крышка | 1 |
| 02 | 8110085 | Крышка | 1 |
| 04 | YA40006324 | Крышка | 1 |
| 05 | YA60006603 | Крышка | 1 |
| 05A | YA40006325 | Крышка | 1 |
| 05B | 4682679 | Резиновая прокладка | 1 |
| 06 | 8110084 | Крышка | 1 |
| 07 | 8110080 | Крышка | 1 |
| 08 | 8110072 | Крышка | 1 |
| 09 | 8110082 | Крышка | 1 |
| 10 | YA60006604 | Крышка | 1 |
| 10A | YA40006326 | Крышка | 1 |
| 10B | 4682679 | Резиновая прокладка | 1 |
| 11 | J271030 | Болт с шайбой | 4 |
| 11A | J901030 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | J281040 | Болт с шайбой | 37 |
| 12A | J901040 | Болт | 1 |
| 12B | 4486055 | Шайба | 1 |
| 22 | YA40006327 | Крышка | 1 |
| 22A | 3072015 | Петля | 2 |
| 23 | J281040 | Болт с шайбой | 2 |
| 23A | J901040 | Болт | 1 |
| 23B | 4486055 | Шайба | 1 |
| 24 | J271040 | Болт с шайбой | 4 |
| 24A | J901040 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 25 | YA40005506 | Крышка | 2 |
| 27 | J217084 | Шайба | 2 |
| 28 | 4172172 | Тарельчатая пружина | 4 |
| 29 | J950012 | Гайка | 4 |
| 30 | J781035 | Болт с внутренним шестигранником | 2 |
| 31 | J950010 | Гайка | 4 |
| 33 | YA00008435 | Блок | 8 |
| 34 | J260825 | Болт с шайбой | 16 |
| 34A | J900825 | Болт | 1 |
| 34B | A590108 | Плоская шайба | 1 |
| 36 | J281250 | Болт с шайбой | 2 |
| 36A | J901250 | Болт | 1 |
| 36B | 4249324 | Шайба | 1 |
| 37 | YA00010141 | Регулировочная шайба | 2 |
| 38 | YA00010142 | Колпачок | 2 |
| 39 | A590112 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
