Вилка трубопроводы <с-кк30-70-3> — HITACHI ZX135US-3

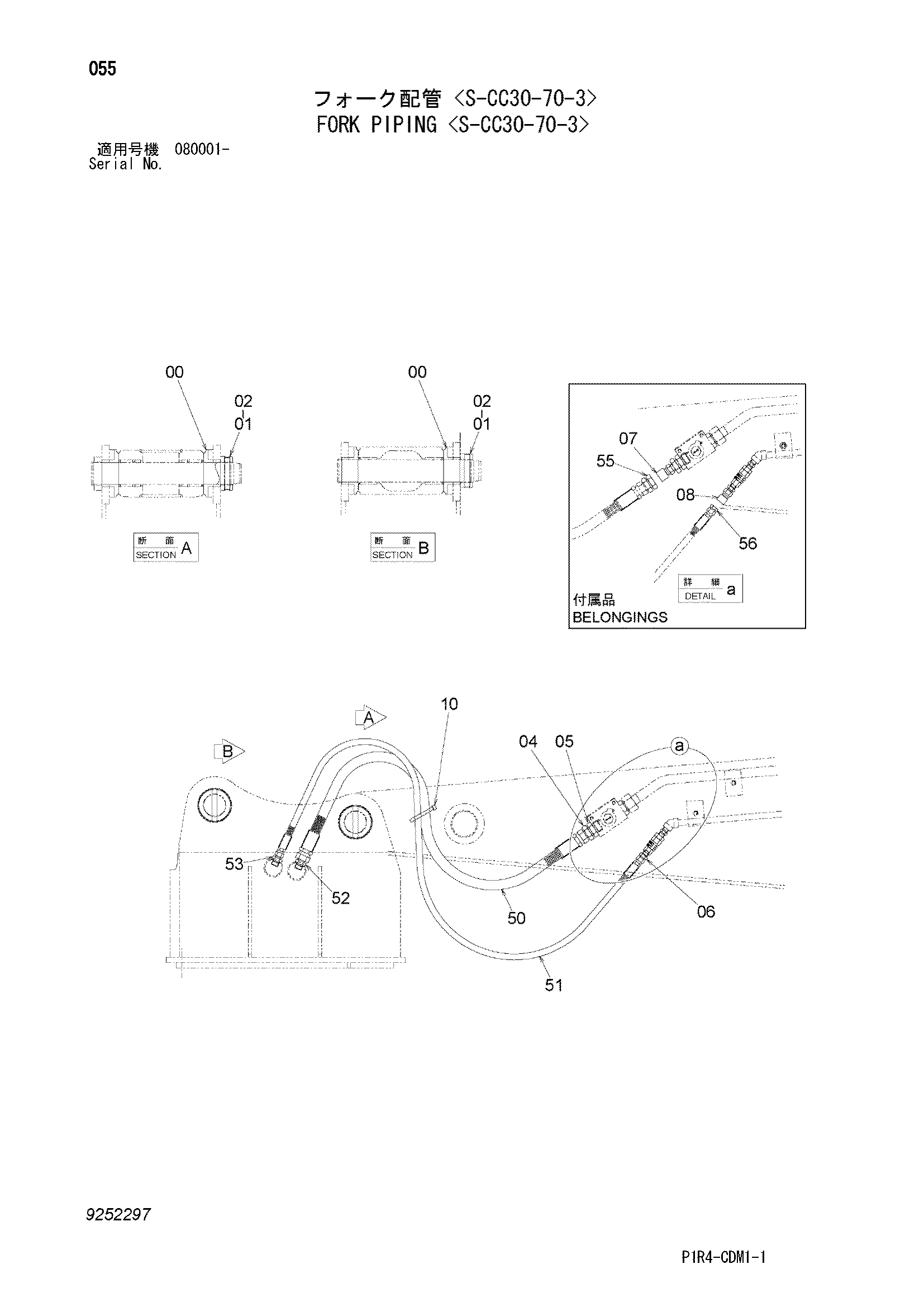

Заводская схема «Вилка трубопроводы <с-кк30-70-3>» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4633649 | Проставка | 4 |
| 01 | 4098717 | Палец | 2 |
| 02 | 4098716 | Кольцо | 2 |
| 04 | 4125701 | Адаптер | 2 |
| 05 | 4132049 | Переходник | 2 |
| 05A | 4506429 | Уплотнительное кольцо | 1 |
| 06 | 94-1302 | Адаптер | 2 |
| 07 | 9719234 | Унион | 2 |
| 08 | 4180195 | Соединительный штуцер | 2 |
| 10 | 4121859 | Ленточный зажим | 10 |
| 50 | 4188911 | Шланг | 2 |
| 51 | 4629828 | Шланг | 2 |
| 52 | 4042032 | Адаптер | 2 |
| 52A | 4506418 | Уплотнительное кольцо | 1 |
| 53 | 4159158 | Адаптер | 2 |
| 53A | 4506418 | Уплотнительное кольцо | 1 |
| 55 | 4095927 | Пробка | 2 |
| 56 | 4095928 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
