Гидромолот, гидроножницы трубопроводы (основной)(1) — HITACHI ZX135US-3

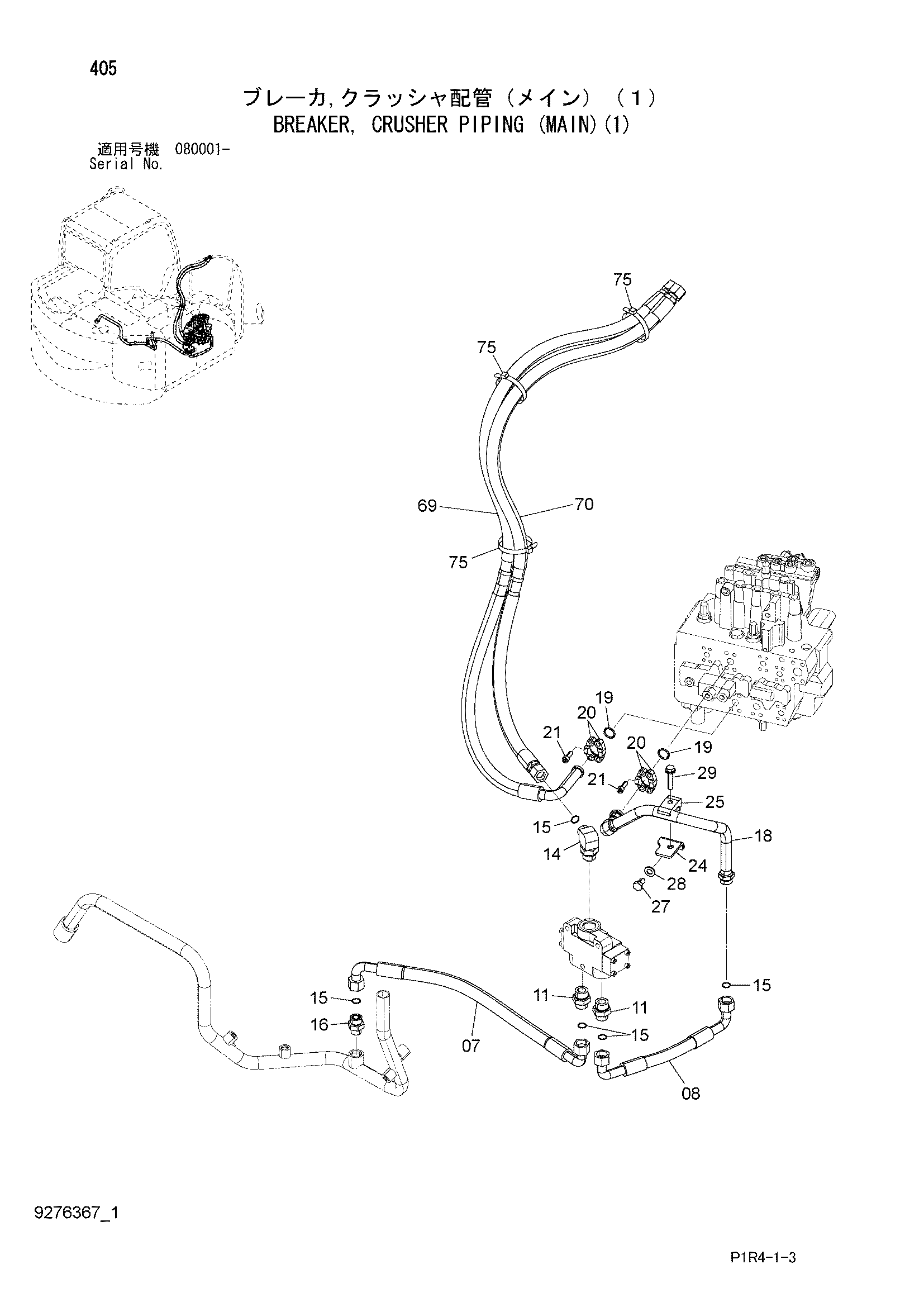

Заводская схема «Гидромолот, гидроножницы трубопроводы (основной)(1)» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 07 | 9276390 | Шланг в сборе | 1 |
| 07A | 4669152 | Шланг | 1 |
| 07B | 4327294 | Защитный кожух | 2 |
| 08 | 4639650 | Шланг | 1 |
| 11 | A853186 | Адаптер | 2 |
| 11A | 4506429 | Уплотнительное кольцо | 1 |
| 14 | A853386 | Угловой штуцер | 1 |
| 14A | 4506429 | Уплотнительное кольцо | 1 |
| 15 | 4187308 | Уплотнительное кольцо | 5 |
| 16 | A853166 | Адаптер | 1 |
| 16A | 4506424 | Уплотнительное кольцо | 1 |
| 18 | 8108964 | Трубка | 1 |
| 19 | 971489 | Уплотнительное кольцо | 2 |
| 20 | 986910 | Разъёмный фланец | 4 |
| 21 | J781030 | Болт с внутренним шестигранником | 8 |
| 24 | 9767792 | Кронштейн | 1 |
| 25 | 4190126 | Хомут трубки | 1 |
| 27 | J921425 | Болт | 1 |
| 28 | A590114 | Плоская шайба | 1 |
| 29 | J271265 | Болт с шайбой | 1 |
| 29A | J901265 | Болт | 1 |
| 29B | J222012 | Шайба | 1 |
| 69 | 9298760 | Шланг в сборе | 1 |
| 69A | 4694822 | Шланг | 1 |
| 69B | 4327294 | Защитный кожух | 6 |
| 70 | 9298761 | Шланг в сборе | 1 |
| 70A | 4694823 | Шланг | 1 |
| 70B | 4327294 | Защитный кожух | 6 |
| 75 | 4323613 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
