Пилотные гидролинии (2P-BOOM)(2) — HITACHI ZX135US-3

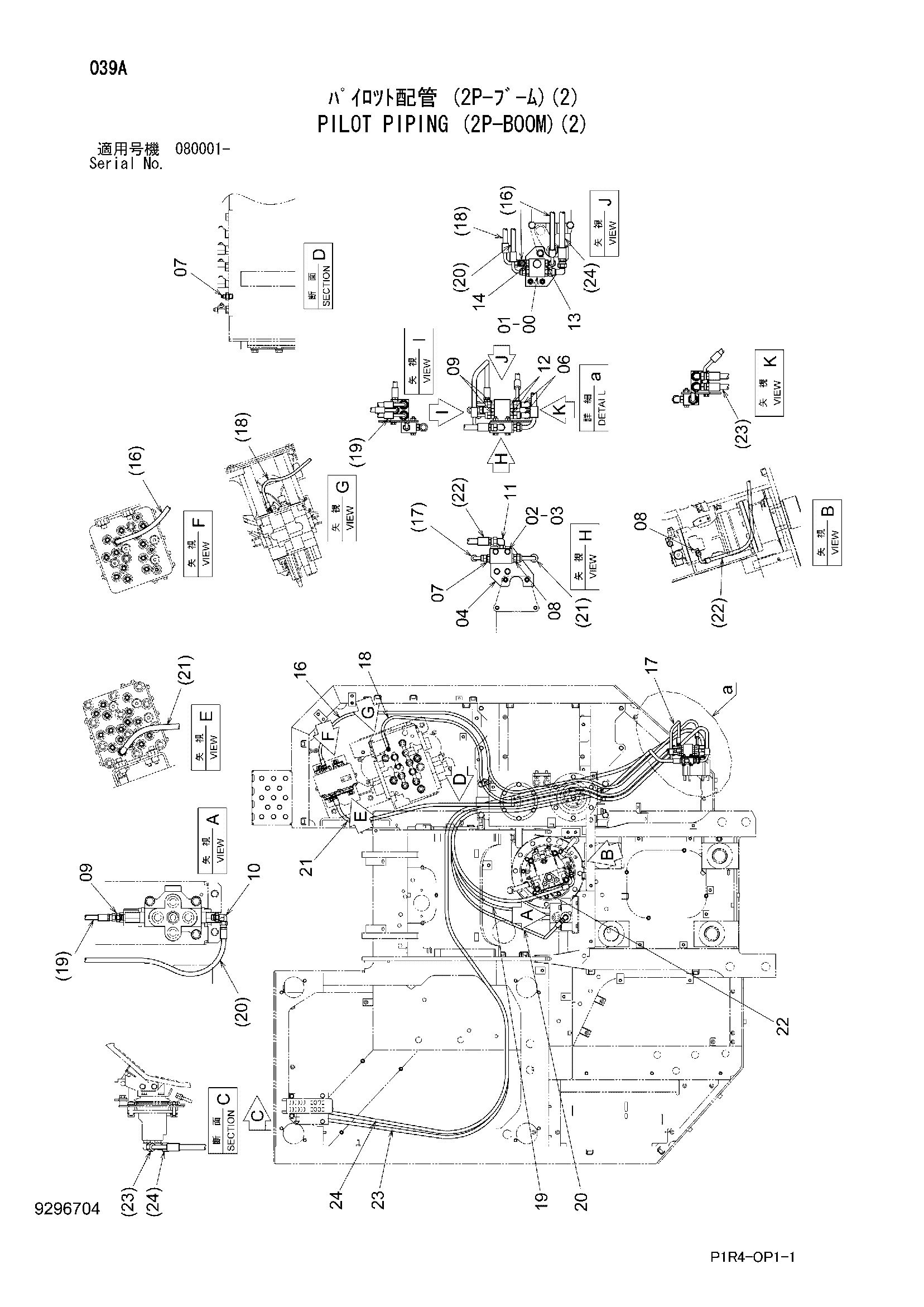

Заводская схема «Пилотные гидролинии (2P-BOOM)(2)» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4330230 | Челночный клапан | 1 |
| 01 | J260816 | Болт с шайбой | 2 |
| 01A | J900816 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 02 | 4203447 | Челночный клапан | 1 |
| 03 | J260850 | Болт с шайбой | 2 |
| 03A | J900850 | Болт | 1 |
| 03B | A590108 | Плоская шайба | 1 |
| 04 | 9770334 | Кронштейн | 1 |
| 06 | 4239976 | Унион S | 2 |
| 07 | A852122 | Адаптер | 2 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852123 | Адаптер | 2 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A852132 | Адаптер | 3 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | A852332 | Угловой штуцер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | A852323 | Угловой штуцер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | A852133 | Адаптер | 2 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | A852322 | Угловой штуцер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | A852422 | Тройник | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 9296685 | Шланг в сборе | 1 |
| 16A | 4689666 | Шланг | 1 |
| 16B | 4327293 | Защитный кожух | 6 |
| 17 | 4663877 | Шланг | 1 |
| 18 | 9296689 | Шланг в сборе | 1 |
| 18A | 4459267 | Шланг | 1 |
| 18B | 4327293 | Защитный кожух | 5 |
| 19 | 9265738 | Шланг в сборе | 1 |
| 19A | 4656817 | Шланг | 1 |
| 19B | 4327293 | Защитный кожух | 6 |
| 20 | 9271125 | Шланг в сборе | 1 |
| 20A | 4662975 | Шланг | 1 |
| 20B | 4327293 | Защитный кожух | 7 |
| 21 | 9157727 | Шланг в сборе | 1 |
| 21A | 4375676 | Шланг | 1 |
| 21B | 4327293 | Защитный кожух | 5 |
| 22 | 9228549 | Шланг в сборе | 1 |
| 22A | 4606589 | Шланг | 1 |
| 22B | 4327293 | Защитный кожух | 8 |
| 23 | 9296737 | Шланг в сборе | 1 |
| 23A | 4692416 | Шланг | 1 |
| 23B | 4327315 | Защитный кожух | 5 |
| 24 | 9296738 | Шланг в сборе | 1 |
| 24A | 4607729 | Шланг | 1 |
| 24B | 4327315 | Защитный кожух | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
