Навесное оборудование трубопроводы — HITACHI ZX135US-3

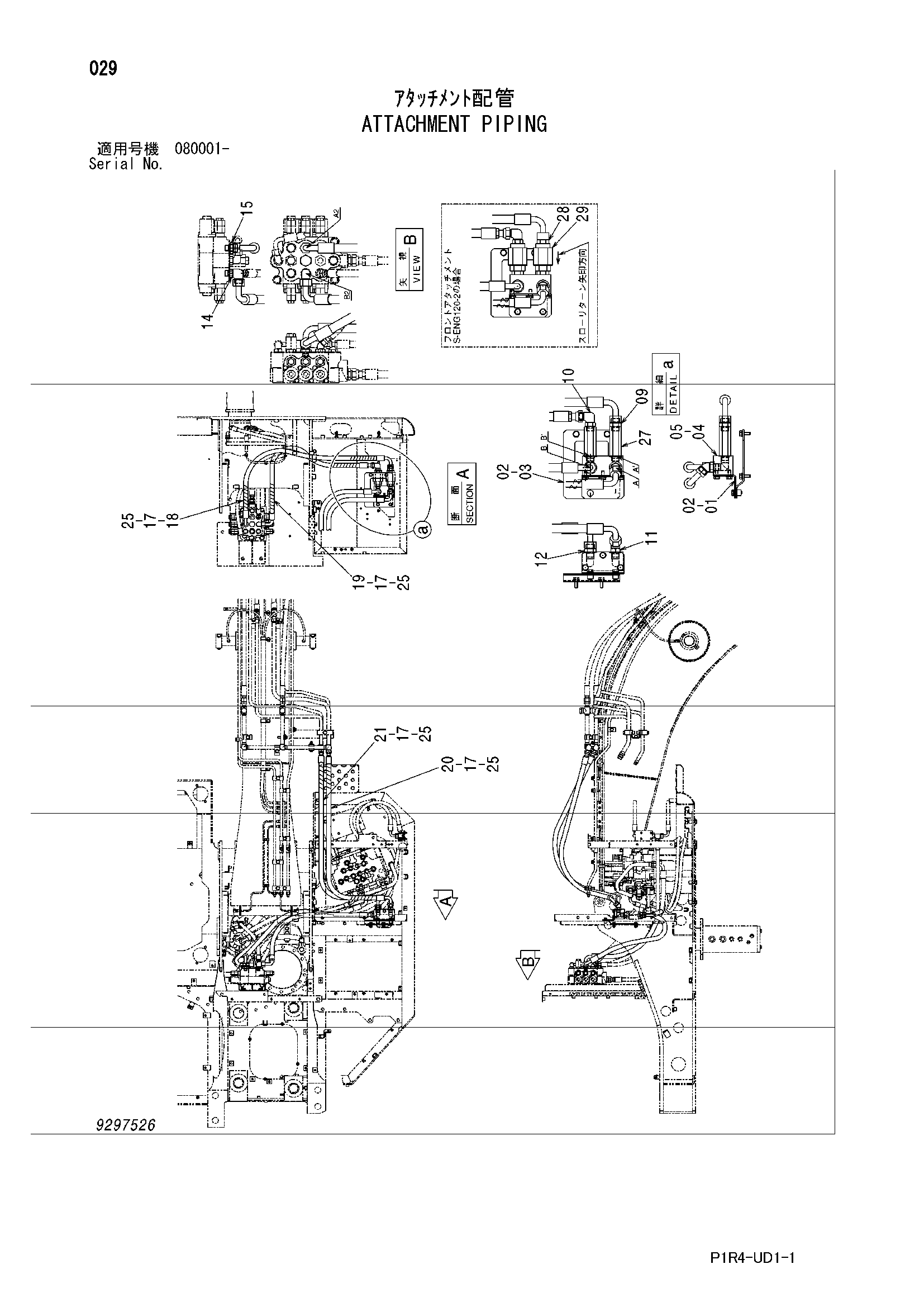

Заводская схема «Навесное оборудование трубопроводы» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4693520 | Кронштейн | 1 |
| 02 | J271030 | Болт с шайбой | 5 |
| 02A | J901030 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | 8117437 | Кронштейн | 1 |
| 04 | 3114507 | Блок | 1 |
| 05 | J271025 | Болт с шайбой | 3 |
| 05A | J901025 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 09 | A853166 | Адаптер | 1 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | A853366 | Угловой штуцер | 1 |
| 10A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | A853266 | Угловой штуцер | 1 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | A853166 | Адаптер | 1 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | A853346 | Угловой штуцер | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4197530 | Адаптер | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4187308 | Уплотнительное кольцо | 8 |
| 18 | 4693385 | Шланг | 1 |
| 19 | 4693741 | Шланг | 1 |
| 20 | 4693740 | Шланг | 1 |
| 21 | 4693736 | Шланг | 1 |
| 25 | 4327294 | Защитный кожух | 12 |
| 27 | 4478931 | Разъём S | 2 |
| 28 | 4224932 | Адаптер | 2 |
| 28A | 4506424 | Уплотнительное кольцо | 1 |
| 29 | 4215142 | Клапан словретурн | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
