Шланг защита от разрыва клапан трубопроводы (рукоять)(2)(ISO специальное исполнение.) — HITACHI ZX135US-3

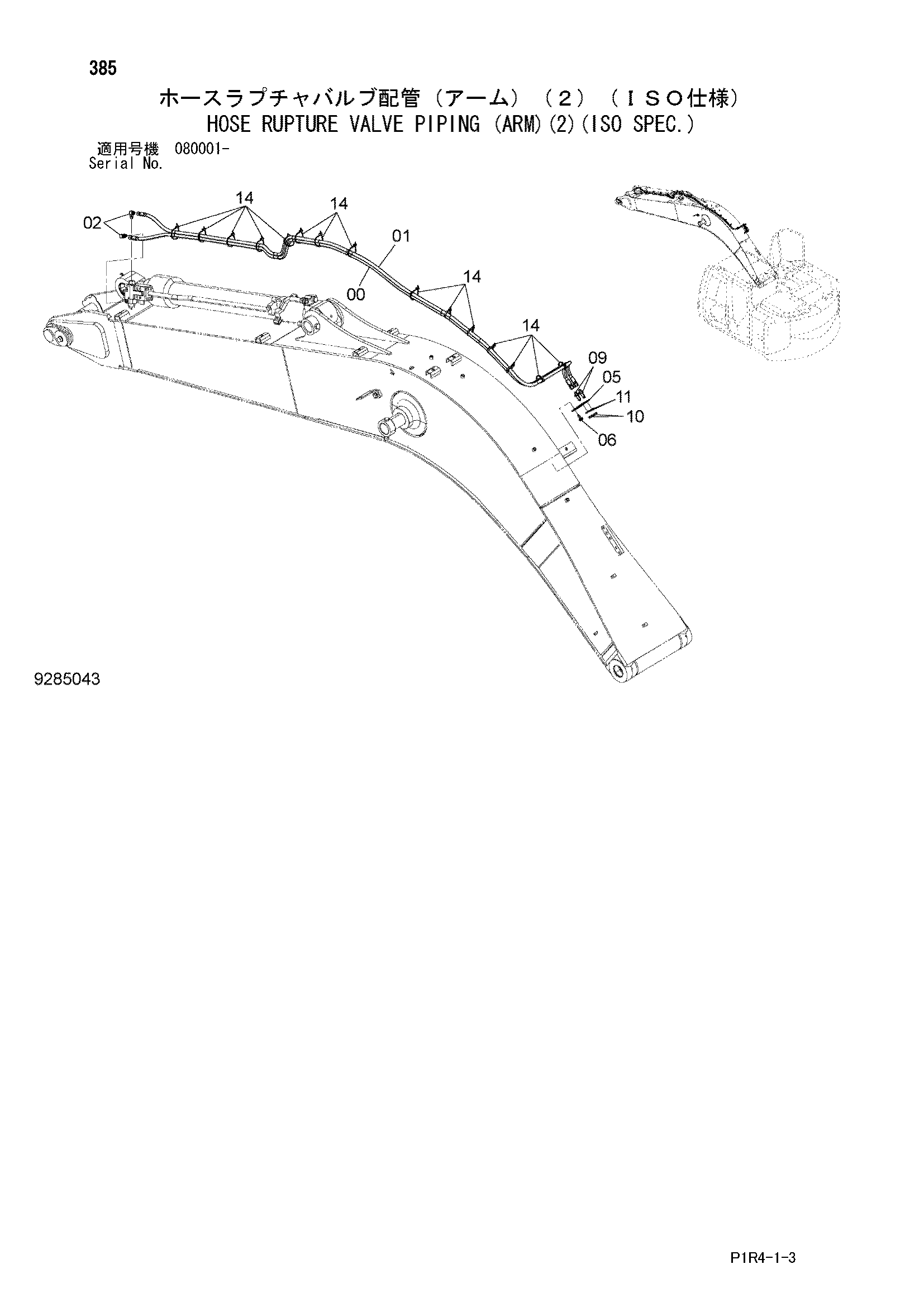

Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять)(2)(ISO специальное исполнение.)» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9285109 | Шланг в сборе | 1 |
| 00A | 4678410 | Шланг | 1 |
| 00B | 4327293 | Защитный кожух | 10 |
| 01 | 9285110 | Шланг в сборе | 1 |
| 01A | 4678411 | Шланг | 1 |
| 01B | 4327293 | Защитный кожух | 10 |
| 02 | A852323 | Угловой штуцер | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4678524 | Пластина | 1 |
| 06 | J271030 | Болт с шайбой | 2 |
| 06A | J901030 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 09 | 4202532 | Адаптер | 2 |
| 10 | 4202531 | Гайка | 2 |
| 11 | A590116 | Плоская шайба | 2 |
| 14 | 4055312 | Ленточный зажим | 15 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
