Вспомогательный трубопроводы — HITACHI ZX135US-3

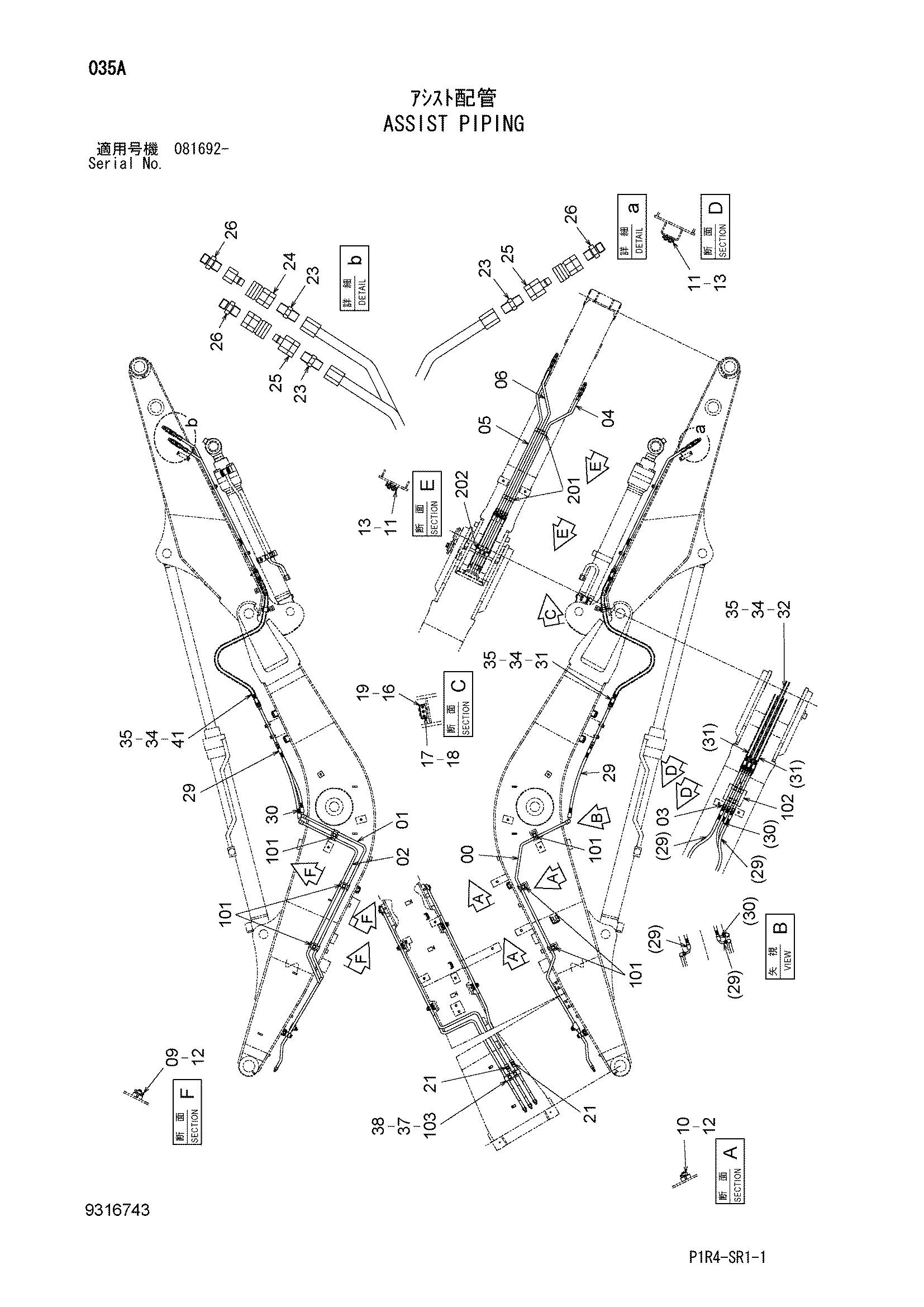

Заводская схема «Вспомогательный трубопроводы» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8122833 | Трубка | 1 |
| 01 | 8122834 | Трубка | 1 |
| 02 | 8122835 | Трубка | 1 |
| 03 | 9757935 | Трубка | 3 |
| 04 | 9757936 | Трубка | 1 |
| 05 | 9757937 | Трубка | 1 |
| 06 | 9757938 | Трубка | 1 |
| 09 | 4189858 | Хомут трубки | 3 |
| 10 | 4190124 | Хомут трубки | 3 |
| 11 | 4269703 | Хомут трубки | 4 |
| 12 | J271250 | Болт с шайбой | 6 |
| 12A | J901250 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | J271035 | Болт с шайбой | 8 |
| 13A | J901035 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 16 | 4404225 | Хомут | 1 |
| 17 | 4403103 | Резиновая втулка | 1 |
| 18 | 4396502 | Втулка | 2 |
| 19 | J260855 | Болт с шайбой | 2 |
| 19A | J900855 | Болт | 1 |
| 19B | A590108 | Плоская шайба | 1 |
| 21 | 94-2023 | Пробка | 2 |
| 23 | 94-1702 | Адаптер | 3 |
| 24 | 4232933 | Самоуплотняющееся соединение | 1 |
| 24A | 4644532 | Пылезащитный колпачок | 1 |
| 24B | 4644533 | Пылезащитный колпачок | 1 |
| 25 | 4059552 | Самоуплотняющееся соединение | 2 |
| 25A | 4644532 | Пылезащитный колпачок | 1 |
| 25B | 4644533 | Пылезащитный колпачок | 1 |
| 26 | 94-1302 | Адаптер | 3 |
| 29 | 4296383 | Шланг | 2 |
| 30 | 4324453 | Шланг | 1 |
| 31 | 4305642 | Шланг | 2 |
| 32 | 4269848 | Шланг | 1 |
| 34 | 4087528 | Защита шланга | 3 |
| 35 | 4073050 | Шайба | 3 |
| 37 | 4488619 | Хомут трубки | 2 |
| 38 | J271265 | Болт с шайбой | 2 |
| 38A | J901265 | Болт | 1 |
| 38B | J222012 | Шайба | 1 |
| 101 | 9765076 | Седло винта | 6 |
| 102 | 4466567 | Седло винта | 1 |
| 103 | 9770597 | Седло винта | 1 |
| 201 | 4269702 | Седло винта | 2 |
| 202 | 4466610 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
