Кабина (6) — HITACHI ZX135US-3

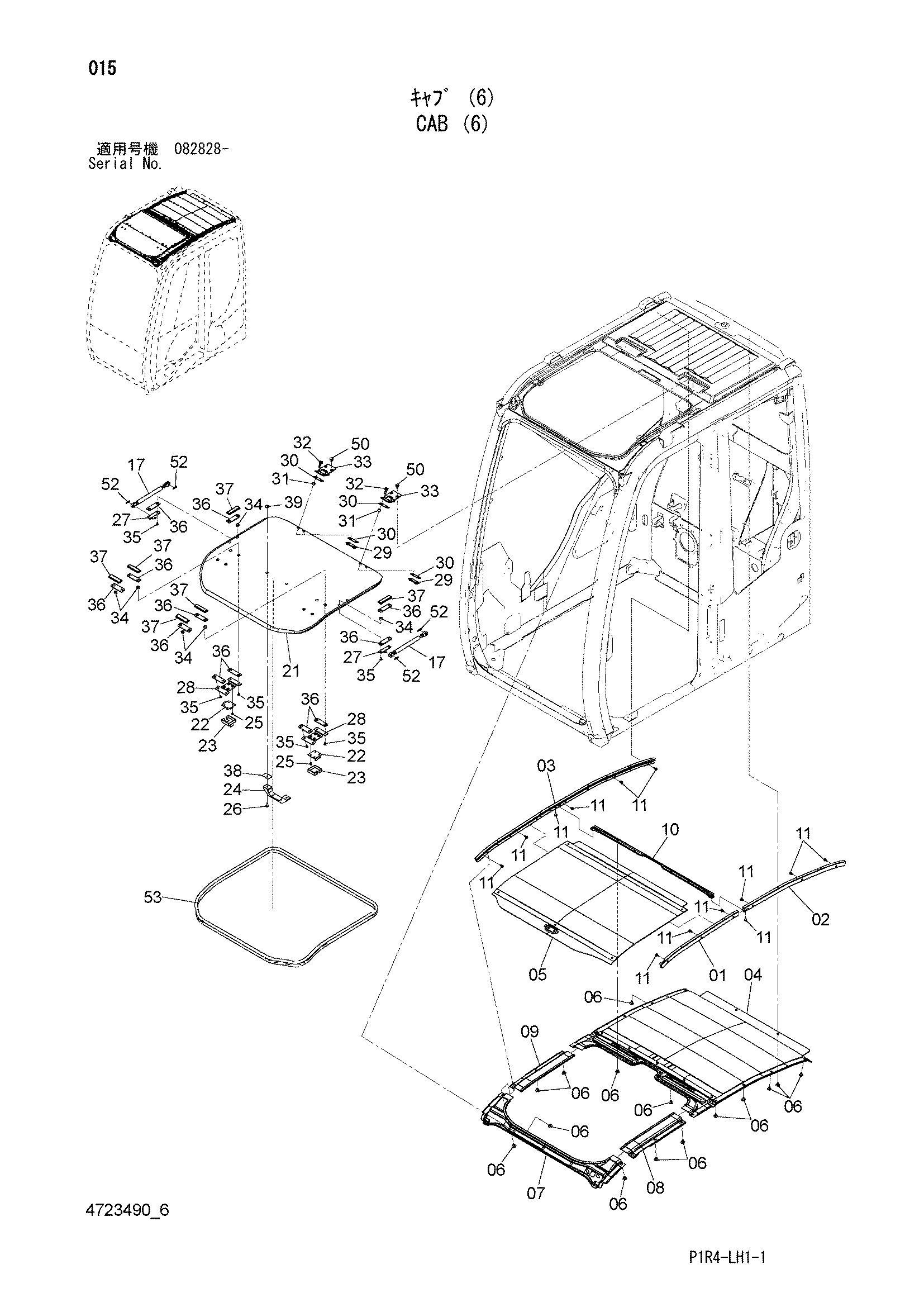

Заводская схема «Кабина (6)» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4663620 | Направляющая | 1 |
| 02 | 4726642 | Направляющая | 1 |
| 03 | 4726641 | Направляющая | 1 |
| 04 | 4726640 | Крышка | 1 |
| 05 | 4663623 | Рооф | 1 |
| 06 | 4662718 | Зажим | 20 |
| 07 | 4674477 | Крышка | 1 |
| 08 | 4662712 | Крышка | 1 |
| 09 | 4662713 | Крышка | 1 |
| 10 | 4662715 | Кронштейн | 1 |
| 11 | 4662252 | Винт с шайбой | 11 |
| 17 | 4369619 | Пружина | 2 |
| 21-39 | 4662488 | Рооф | 1 |
| 21 | 4654276 | Окно | 1 |
| 22 | 4369615 | Замок | 2 |
| 23 | 4369616 | Крышка | 2 |
| 24 | 4662358 | Рукоятка | 1 |
| 25 | 4662368 | Винт с шайбой | 8 |
| 26 | 4662369 | Винт с шайбой | 2 |
| 27 | 4662361 | Кронштейн | 2 |
| 28 | 4662362 | Кронштейн | 2 |
| 29 | 4662366 | Пластина | 2 |
| 30 | 4474476 | Манжета | 4 |
| 31 | 4474482 | Втулка | 4 |
| 32 | 4662367 | Болт с шайбой | 4 |
| 33 | 4662360 | Петля | 2 |
| 34 | 4662363 | Втулка | 12 |
| 35 | 4662364 | Винт | 12 |
| 36 | 4662365 | Манжета | 12 |
| 37 | 4662356 | Фиксатор | 6 |
| 38 | 4474495 | Манжета резиновый | 2 |
| 39 | 4662357 | Фиксатор | 2 |
| 50 | 4658110 | Болт с шайбой | 4 |
| 52 | 4022697 | Стопорный палец | 4 |
| 53 | 4662734 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
