Рычаг управления (ход)(смещаемый стрела) — HITACHI ZX135US-3

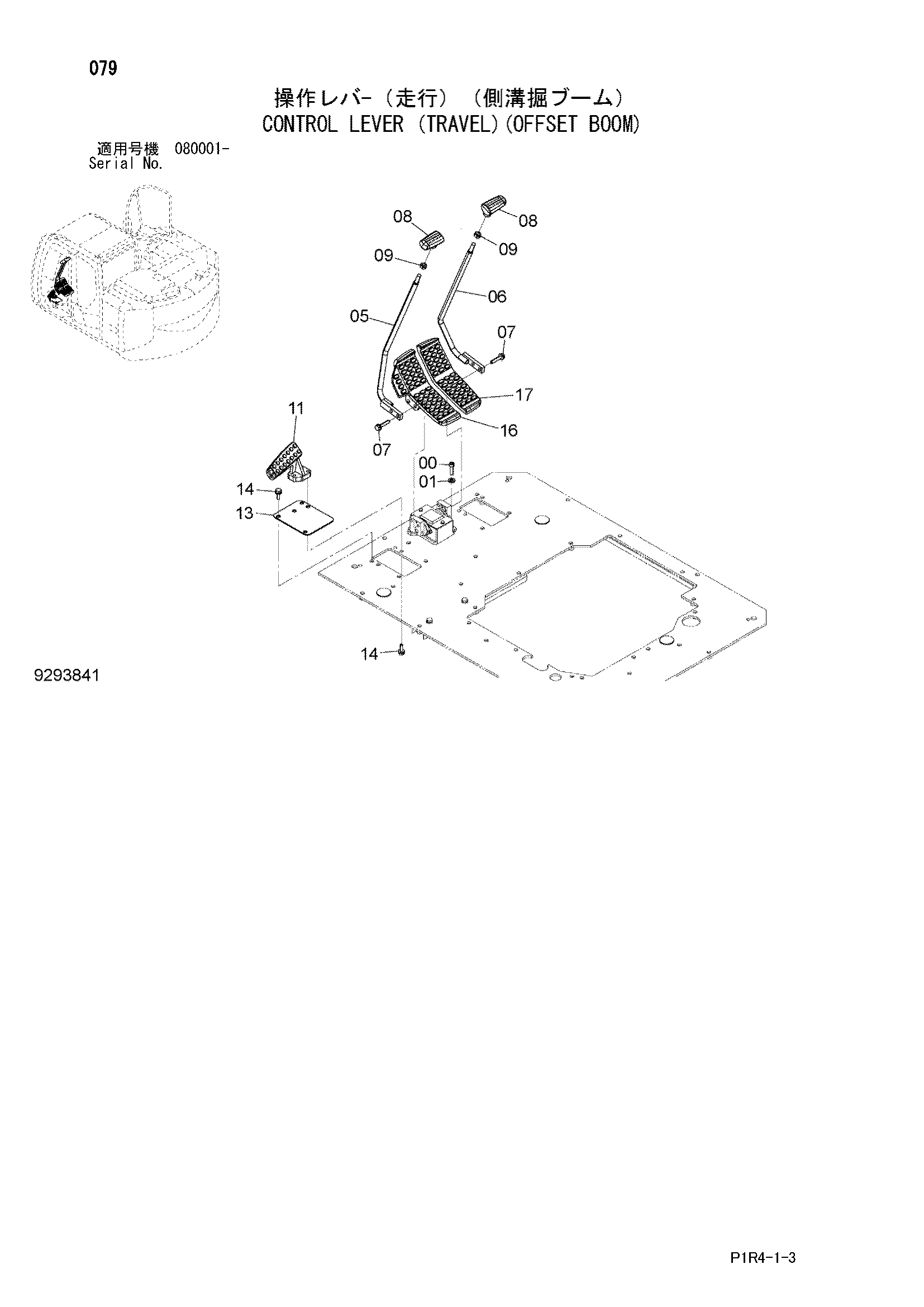

Заводская схема «Рычаг управления (ход)(смещаемый стрела)» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J781035 | Болт с внутренним шестигранником | 2 |
| 01 | J222010 | Шайба | 2 |
| 05 | 8104752 | Рычаг (левый) | 1 |
| 06 | 8104753 | Рычаг (правый) | 1 |
| 07 | J271050 | Болт с шайбой | 4 |
| 07A | J901050 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | 2052912 | Рукоятка | 2 |
| 09 | 4424185 | Гайка | 2 |
| 11 | 1015477 | Подставка для ног | 1 |
| 13 | 4645170 | Крышка | 1 |
| 14 | J271030 | Болт с шайбой | 5 |
| 14A | J901030 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 16 | 1033298 | Педаль (левый) | 1 |
| 17 | 3106855 | Педаль (правый) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
