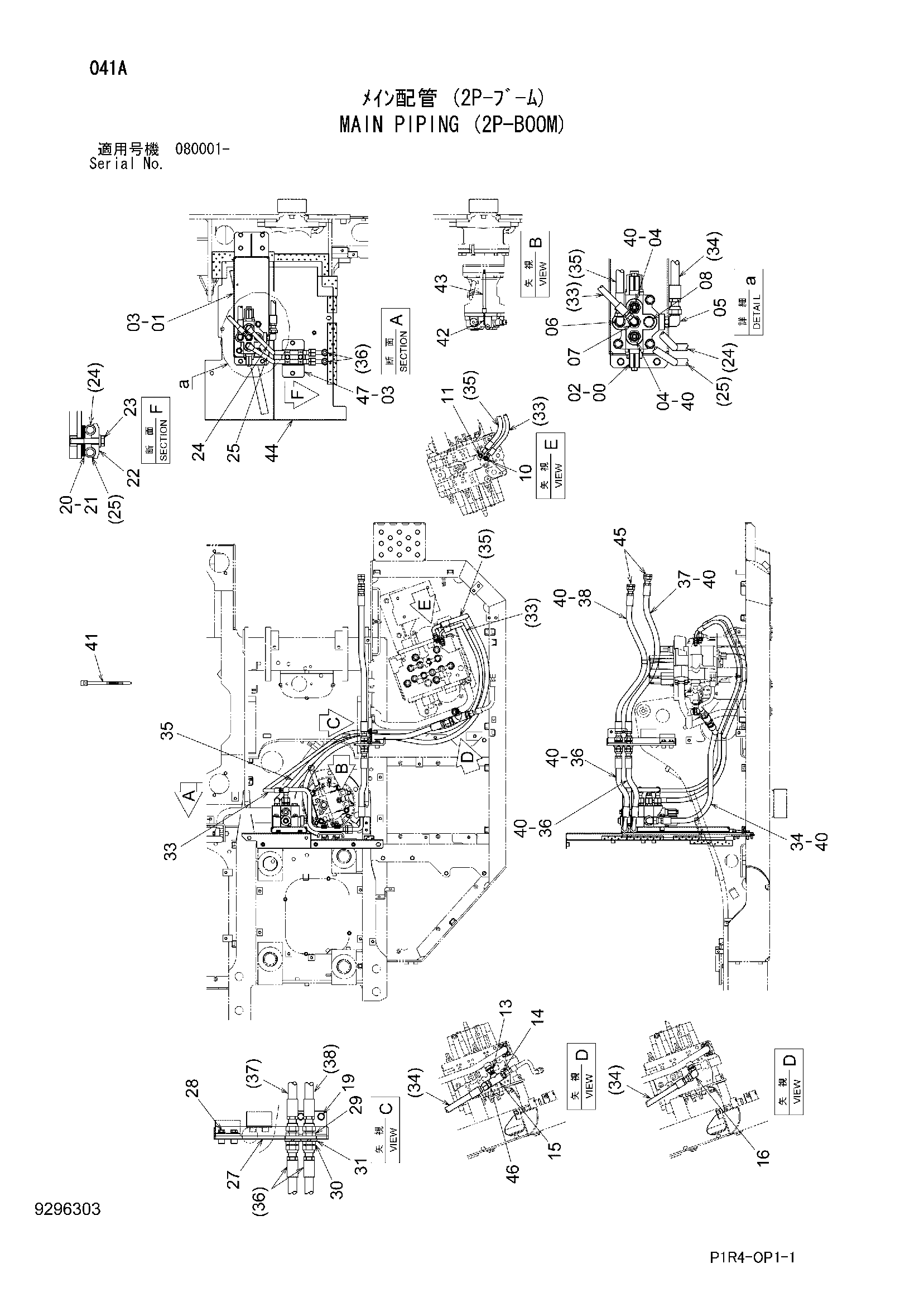

Основные гидролинии (2P-BOOM) — HITACHI ZX135US-3
Заводская схема «Основные гидролинии (2P-BOOM)» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4478056 | Гидрораспределитель | 1 |
| 01 | 8115570 | Кронштейн | 1 |
| 02 | J271280 | Болт с шайбой | 3 |
| 02A | J901280 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 03 | J271025 | Болт с шайбой | 8 |
| 03A | J901025 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | 4197530 | Адаптер | 2 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | A853346 | Угловой штуцер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | A852344 | Угловой штуцер | 1 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | A852333 | Угловой штуцер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4174541 | Пробка | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | A852133 | Адаптер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | A852134 | Адаптер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4229627 | Угловой штуцер | 1 |
| 14 | 4317015 | Адаптер | 1 |
| 15 | 94-0663 | Тройник | 1 |
| 16 | A853366 | Угловой штуцер | 1 |
| 16A | 4506424 | Уплотнительное кольцо | 1 |
| 19 | J271040 | Болт с шайбой | 2 |
| 19A | J901040 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 20 | 4691535 | Проставка | 2 |
| 21 | 4691534 | Проставка | 2 |
| 22 | 4189858 | Хомут трубки | 2 |
| 23 | J271265 | Болт с шайбой | 2 |
| 23A | J901265 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 24 | 8115202 | Трубка | 1 |
| 25 | 8115203 | Трубка | 1 |
| 27 | 8115569 | Кронштейн | 1 |
| 28 | J271035 | Болт с шайбой | 2 |
| 28A | J901035 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 29 | 4257877 | Адаптер | 2 |
| 30 | 4257876 | Гайка | 2 |
| 31 | A590930 | Пружинная шайба | 2 |
| 33 | 9236889 | Шланг в сборе | 1 |
| 33A | 4616403 | Шланг | 1 |
| 33B | 4327293 | Защитный кожух | 4 |
| 34 | 9296301 | Шланг в сборе | 1 |
| 34A | 4399286 | Шланг | 1 |
| 34B | 4327294 | Защитный кожух | 3 |
| 35 | 9296297 | Шланг в сборе | 1 |
| 35A | 4670631 | Шланг | 1 |
| 35B | 4327293 | Защитный кожух | 5 |
| 36 | 4670884 | Шланг | 2 |
| 37 | 9274467 | Шланг в сборе | 1 |
| 37A | 4666677 | Шланг | 1 |
| 37B | 4327294 | Защитный кожух | 3 |
| 38 | 9231287 | Шланг в сборе | 1 |
| 38A | 4259322 | Шланг | 1 |
| 38B | 4327293 | Защитный кожух | 2 |
| 40 | 4187308 | Уплотнительное кольцо | 12 |
| 41 | 4121859 | Ленточный зажим | 5 |
| 42 | 3074223 | Указатель уровня | 1 |
| 43 | 4264452 | Трубка | 1 |
| 44 | 8115578 | Крышка | 1 |
| 45 | 4209823 | Пробка | 2 |
| 46 | 4208967 | Адаптер | 1 |
| 47 | 8117264 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
