Радиатор крышка (дустпрооф специальное исполнение.) — HITACHI ZX135US-3

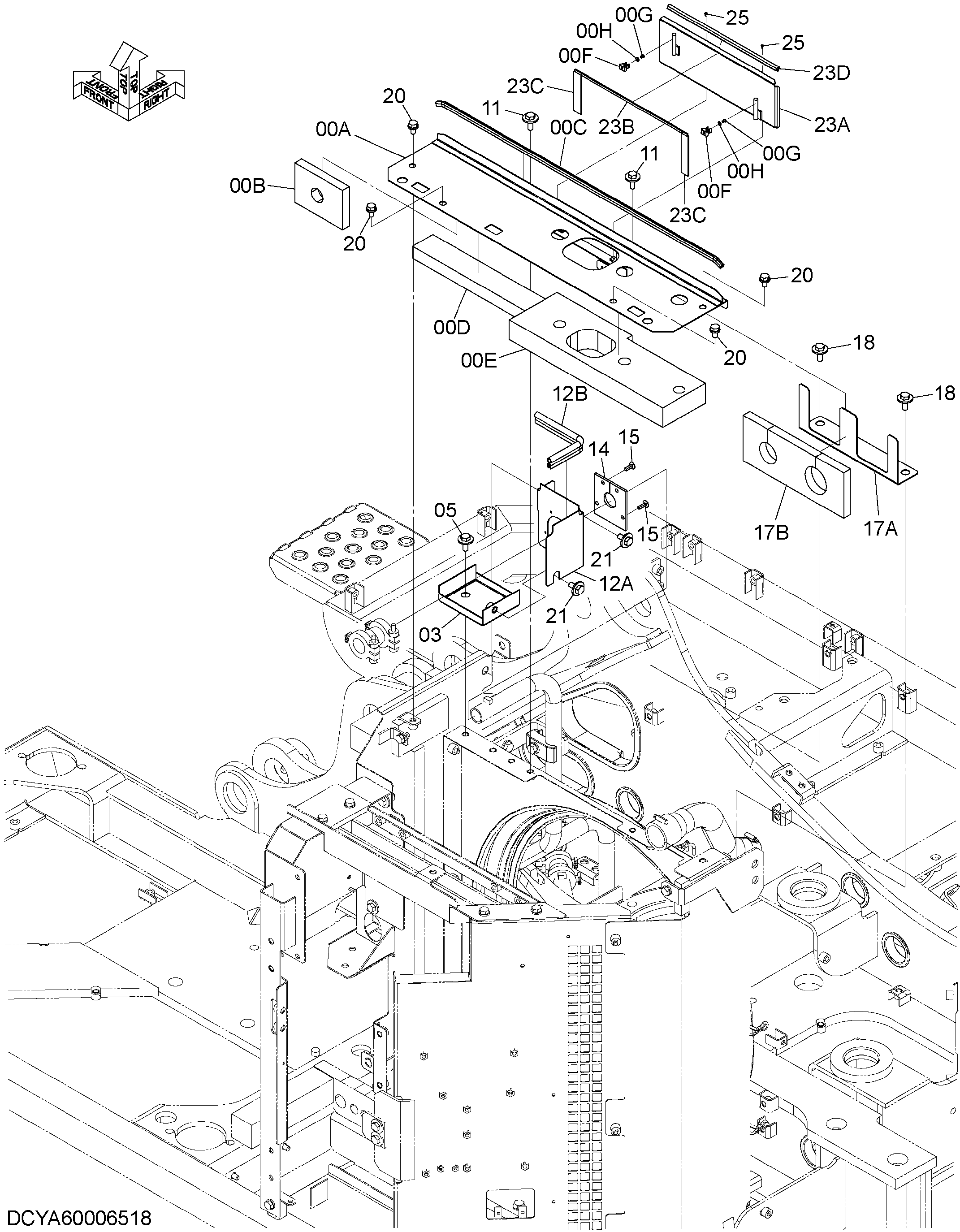

Заводская схема «Радиатор крышка (дустпрооф специальное исполнение.)» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA60005688 | Крышка | 1 |
| 00A | YA40005213 | Крышка | 1 |
| 00B | 4682863 | Резиновая прокладка | 1 |
| 00C | 4682865 | Уплотнительная окантовка | 1 |
| 00D | 4693880 | Резиновая прокладка | 1 |
| 00E | 4693883 | Резиновая прокладка | 1 |
| 00F | 4330276 | Держатель | 2 |
| 00G | M430406 | Винт | 2 |
| 00H | A590104 | Плоская шайба | 2 |
| 03 | 8106480 | Крышка | 1 |
| 05 | J281030 | Болт с шайбой | 2 |
| 05A | J901030 | Болт | 1 |
| 05B | 4486055 | Шайба | 1 |
| 11 | J281030 | Болт с шайбой | 2 |
| 11A | J901030 | Болт | 1 |
| 11B | 4486055 | Шайба | 1 |
| 12 | 8108124 | Крышка | 1 |
| 12A | 3108879 | Крышка | 1 |
| 12B | 4667251 | Уплотнительная окантовка | 1 |
| 14 | 4665408 | Резиновая прокладка | 1 |
| 15 | 4443487 | Зажим | 4 |
| 17 | 9769373 | Крышка | 1 |
| 17A | 4682007 | Крышка | 1 |
| 17B | 4682832 | Резиновая прокладка | 1 |
| 18 | J281030 | Болт с шайбой | 2 |
| 18A | J901030 | Болт | 1 |
| 18B | 4486055 | Шайба | 1 |
| 20 | J271020 | Болт с шайбой | 4 |
| 20A | J901020 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 21 | J281025 | Болт с шайбой | 2 |
| 21A | J901025 | Болт | 1 |
| 21B | 4486055 | Шайба | 1 |
| 23 | YA60005689 | Крышка | 1 |
| 23A | YA40005214 | Крышка | 1 |
| 23B | YA00011771 | Резиновая подушка | 1 |
| 23C | YA00007873 | Резиновая прокладка | 1 |
| 23D | YA00014677 | Трим | 1 |
| 25 | M430306 | Винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
