Шланг защита от разрыва клапан трубопроводы (позиционирование)(1)(2P-BOOM) — HITACHI ZX135US-3

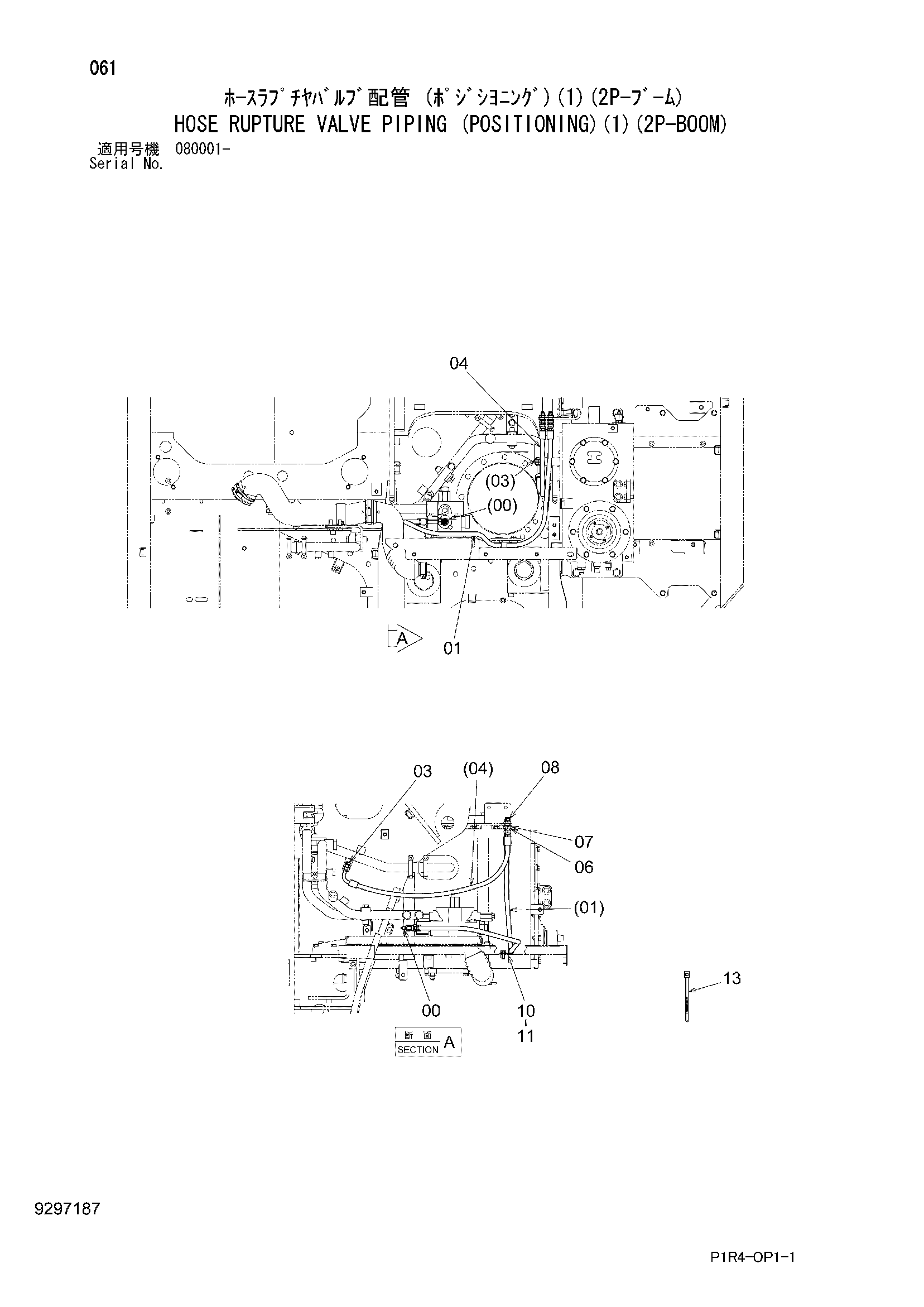

Заводская схема «Шланг защита от разрыва клапан трубопроводы (позиционирование)(1)(2P-BOOM)» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4239712 | Тройник | 1 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | 9296873 | Шланг в сборе | 1 |
| 01A | 4489865 | Шланг | 1 |
| 01B | 4327315 | Защитный кожух | 2 |
| 03 | A852133 | Адаптер | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 9264464 | Шланг в сборе | 1 |
| 04A | 4649135 | Шланг | 1 |
| 04B | 4327315 | Защитный кожух | 2 |
| 06 | 4202531 | Гайка | 2 |
| 07 | A590914 | Пружинная шайба | 2 |
| 08 | 4317426 | Адаптер | 2 |
| 10 | 4190273 | Зажим | 1 |
| 11 | J271025 | Болт с шайбой | 1 |
| 11A | J901025 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 13 | 4055312 | Ленточный зажим | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
