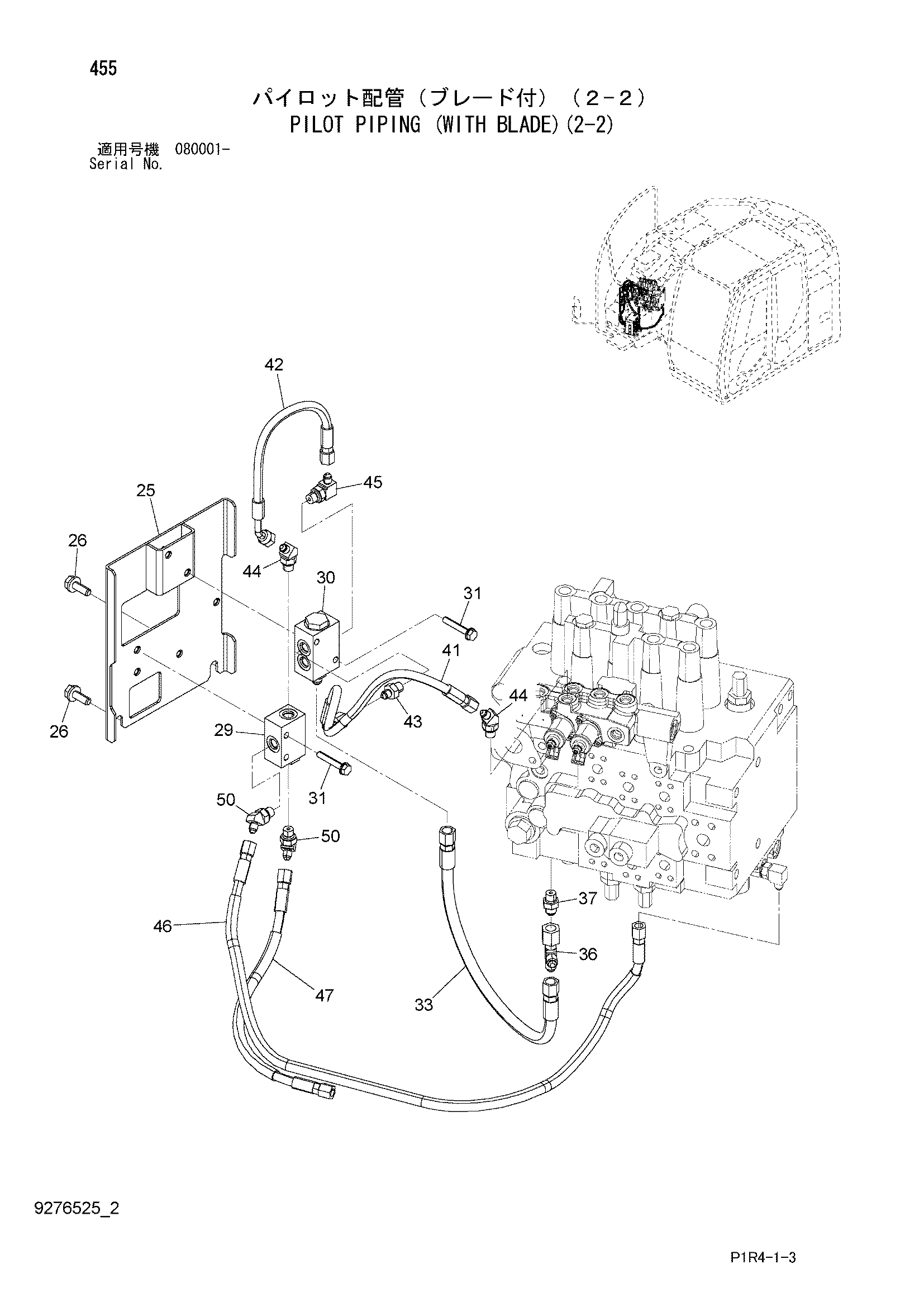

Пилотные гидролинии (с отвал)(2-2) — HITACHI ZX135US-3
Заводская схема «Пилотные гидролинии (с отвал)(2-2)» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 25 | 7052657 | Кронштейн | 1 |
| 26 | J271030 | Болт с шайбой | 2 |
| 26A | J901030 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 29 | 4203447 | Челночный клапан | 1 |
| 30 | 4337928 | Клапан | 1 |
| 31 | J260850 | Болт с шайбой | 4 |
| 31A | J900850 | Болт | 1 |
| 31B | A590108 | Плоская шайба | 1 |
| 33 | 9223911 | Шланг в сборе | 1 |
| 33A | 4489599 | Шланг | 1 |
| 33B | 4327293 | Защитный кожух | 1 |
| 36 | 4246672 | Соединительный штуцер | 1 |
| 37 | A852123 | Адаптер | 1 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 41 | 4669599 | Шланг | 1 |
| 42 | 4484580 | Шланг | 1 |
| 43 | A852122 | Адаптер | 1 |
| 43A | 957366 | Уплотнительное кольцо | 1 |
| 44 | A852222 | Угловой штуцер | 2 |
| 44A | 957366 | Уплотнительное кольцо | 1 |
| 45 | A852322 | Угловой штуцер | 1 |
| 45A | 957366 | Уплотнительное кольцо | 1 |
| 46 | 9290979 | Шланг в сборе | 1 |
| 46A | 4684671 | Шланг | 1 |
| 46B | 4327293 | Защитный кожух | 2 |
| 47 | 9290998 | Шланг в сборе | 1 |
| 47A | 4669601 | Шланг | 1 |
| 47B | 4327293 | Защитный кожух | 1 |
| 50 | A852222 | Угловой штуцер | 2 |
| 50A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
