Нижний рама <с-кк30-70> — HITACHI ZX135US-3

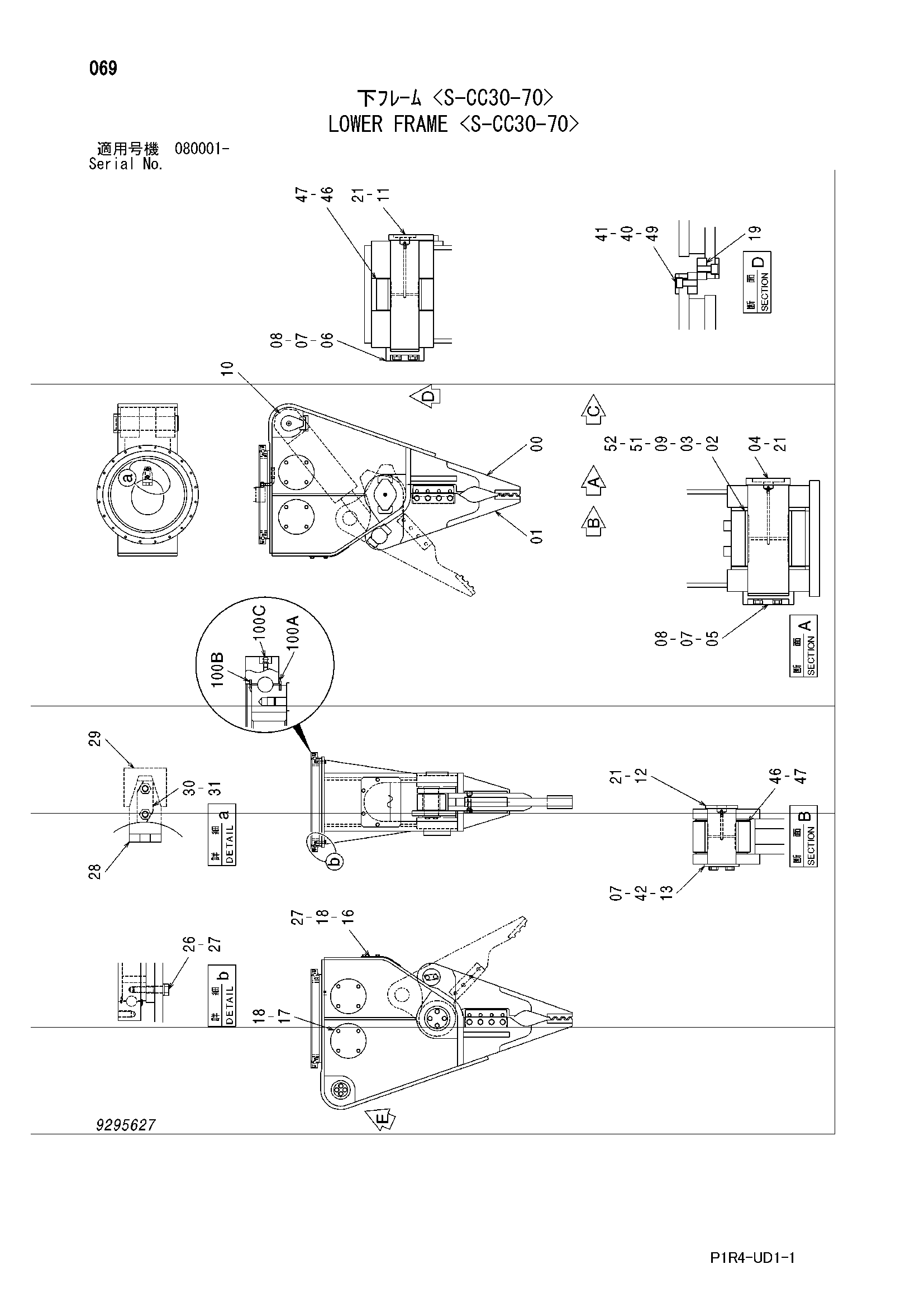

Заводская схема «Нижний рама <с-кк30-70>» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8115347 | Рама | 1 |
| 01 | 8115346 | Куттер-тоотх | 1 |
| 02 | 4615189 | Втулка | 1 |
| 03 | 4615190 | Регулировочная шайба 2.0mm | 2 |
| 04 | 8094936 | Палец | 1 |
| 05 | 4615188 | Ограничитель | 1 |
| 06 | 4608087 | Ограничитель | 1 |
| 07 | J901635 | Болт | 10 |
| 08 | A590916 | Пружинная шайба | 8 |
| 09 | 4615684 | Регулировочная шайба 1.0mm | 4 |
| 10 | 4615957 | Гидроцилиндр | 1 |
| 11 | 8094935 | Палец | 1 |
| 12 | 3101235 | Палец | 1 |
| 13 | 431768 | Фиксатор | 1 |
| 16 | 4615685 | Крышка | 1 |
| 17 | 4608413 | Крышка | 4 |
| 18 | J271220 | Болт с шайбой | 20 |
| 18A | J901220 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 19 | 4469006 | Резец | 2 |
| 21 | J75481 | Пресс-маслёнка | 3 |
| 26 | J921260 | Болт | 20 |
| 27 | A590912 | Пружинная шайба | 40 |
| 28 | 4608615 | Ограничитель | 1 |
| 29 | 4608552 | Стопорная пластина | 1 |
| 30 | 4602447 | Стопорная шайба | 1 |
| 31 | J901230 | Болт | 2 |
| 40 | 4469007 | Регулировочная шайба 0.6mm | 2 |
| 41 | 4469008 | Регулировочная шайба 1.2mm | 2 |
| 42 | X4853 | Стопорная шайба | 1 |
| 46 | 4643733 | Упорная пластина 1.0mm | 4 |
| 47 | 4643731 | Упорная пластина 2.0mm | 2 |
| 49 | M352040 | Болт с внутренним шестигранником | 8 |
| 51 | 4656786 | Регулировочная шайба 0.8mm | 2 |
| 52 | 4656787 | Регулировочная шайба 0.5mm | 2 |
| 100 | 4672076 | Поворот киркле | 1 |
| 100A | 4702260 | Уплотнение (наружный) | 1 |
| 100B | 4702260 | Уплотнение (инннер) | 1 |
| 100C | 4120620 | Штуцер (смазка) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
