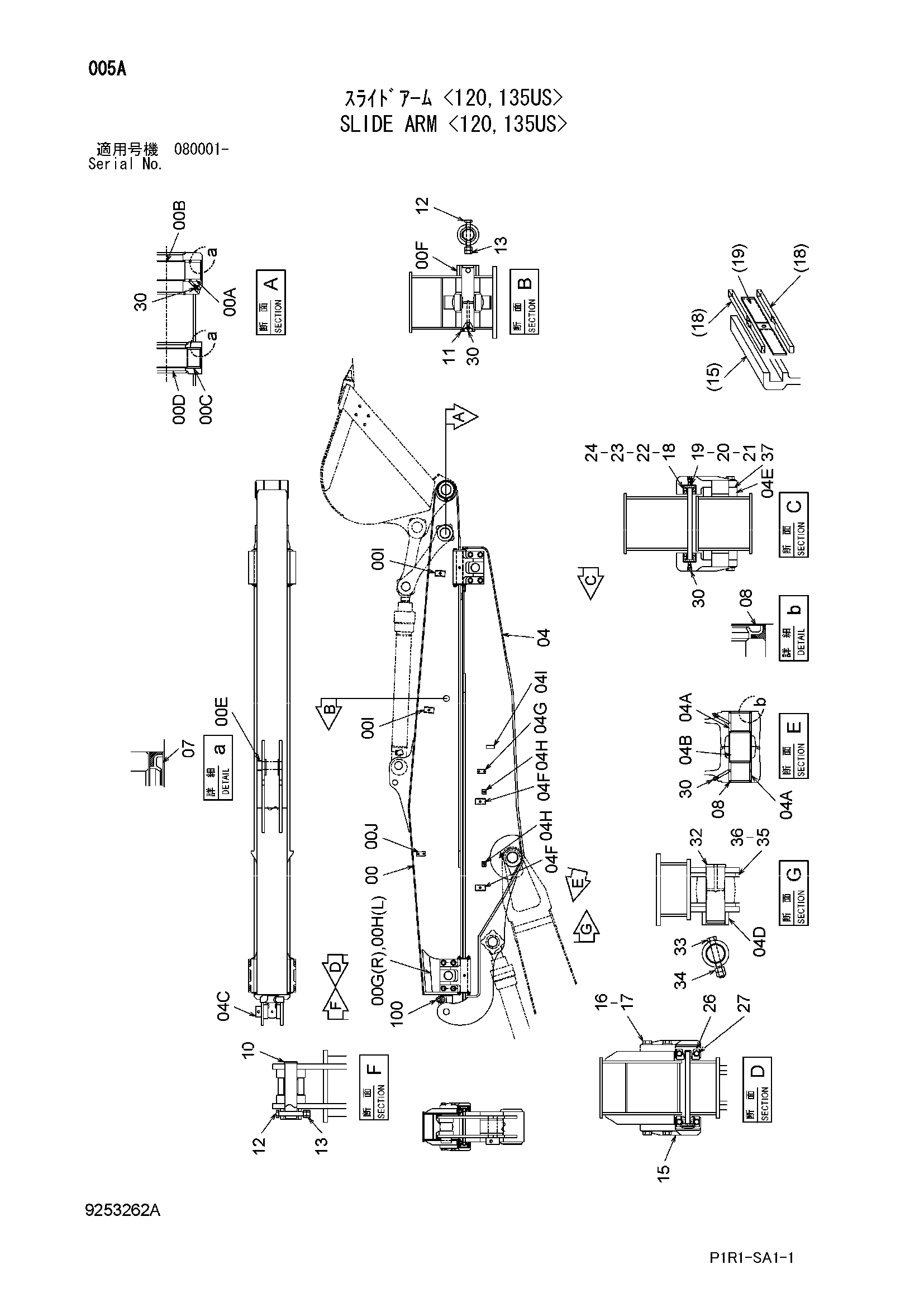

Скольжение рукоять <120, 135US> — HITACHI ZX135US-3

Заводская схема «Скольжение рукоять <120, 135US>» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	7048991	Рукоять верхний	1
00A	4424953	Втулка	2
00B	4448671	Трубка	1
00C	4344898	Втулка	2
00D	4374948	Трубка	1
00E	4434951	Ограничитель	1
00F	4434950	Ограничитель	1
00G	8097636	Кронштейн	1
00H	8097637	Кронштейн	1
00I	9738322	Седло винта	4
00J	4457326	Седло винта	2
04	7048992	Рукоять нижний	1
04A	4443878	Втулка	2
04B	4453062	Трубка	1
04C	4434950	Ограничитель	1
04D	4434952	Ограничитель	1
04E	9763066	Кронштейн	2
04F	9738322	Седло винта	4
04G	4457326	Седло винта	2
04H	9733476	Седло винта	2
04I	4462118	Седло винта	1
07	4065687	Пылезащитное уплотнение	4
08	4084578	Пылезащитное уплотнение	2
10	4624333	Палец	1
11	3102988	Палец	1
12	4435123	Стопорный палец	2
13	J950016	Гайка	4
15	2052698	Опора	4
16	J911860	Болт	16
17	J222018	Шайба	16
18	4624334	Пластина скольжение	8
19	4624335	Пластина скольжение	4
20	4624336	Регулировочная шайба 0.6mm	8
21	4624337	Регулировочная шайба 1.0mm	4
22	4624338	Регулировочная шайба 0.3mm	4
23	4624339	Регулировочная шайба 0.6mm	8
24	4624340	Регулировочная шайба 1.0mm	8
26	9763063	Ограничитель	8
27	J271030	Болт с шайбой	16
27A	J901030	Болт	1
27B	J222010	Шайба	1
30	J75481	Пресс-маслёнка	9
32	3091546	Палец	1
33	4435125	Стопорный палец	1
34	J950020	Гайка	2
35	4444288	Упорная пластина 1.0mm	2
36	4444289	Упорная пластина 2.0mm	1
37	4667387	Регулировочная шайба 0.6mm	4
100	4624332	Гидроцилиндр	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
