Крышка (3)(дустпрооф специальное исполнение.) — HITACHI ZX135US-3

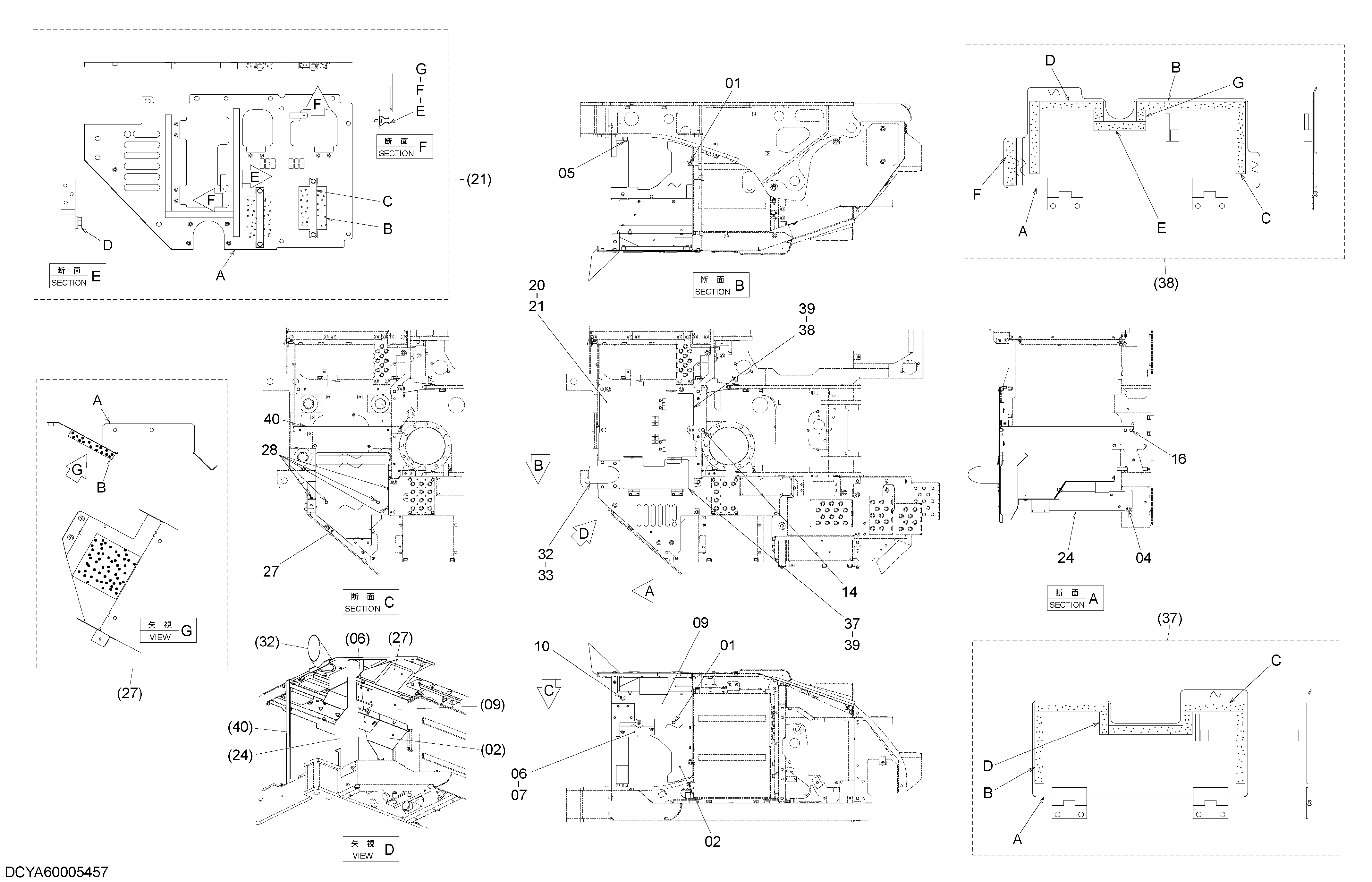

Заводская схема «Крышка (3)(дустпрооф специальное исполнение.)» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J271030 | Болт с шайбой | 2 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 8111390 | Крышка | 1 |
| 04 | J281030 | Болт с шайбой | 1 |
| 04A | J901030 | Болт | 1 |
| 04B | 4486055 | Шайба | 1 |
| 05 | J271025 | Болт с шайбой | 1 |
| 05A | J901025 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | 3109487 | Крышка | 1 |
| 07 | J281030 | Болт с шайбой | 3 |
| 07A | J901030 | Болт | 1 |
| 07B | 4486055 | Шайба | 1 |
| 09 | 8107798 | Крышка | 1 |
| 10 | J281030 | Болт с шайбой | 1 |
| 10A | J901030 | Болт | 1 |
| 10B | 4486055 | Шайба | 1 |
| 14 | J271030 | Болт с шайбой | 1 |
| 14A | J901030 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 16 | J271035 | Болт с шайбой | 2 |
| 16A | J901035 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 20 | J281030 | Болт с шайбой | 7 |
| 20A | J901030 | Болт | 1 |
| 20B | 4486055 | Шайба | 1 |
| 21 | YA60005438 | Крышка | 1 |
| 21A | YA40005045 | Крышка | 1 |
| 21B | 4682525 | Резиновая прокладка | 2 |
| 21C | 4682921 | Кронштейн | 2 |
| 21D | J271025 | Болт с шайбой | 4 |
| 21DA | J901025 | Болт | 1 |
| 21DB | J222010 | Шайба | 1 |
| 21E | 4330276 | Держатель | 2 |
| 21F | M430410 | Винт | 2 |
| 21G | A590104 | Плоская шайба | 2 |
| 24 | 7052640 | Опора | 1 |
| 27 | 8112851 | Крышка | 1 |
| 27A | 7054634 | Крышка | 1 |
| 27B | 4652168 | Резиновая прокладка | 1 |
| 28 | J271030 | Болт с шайбой | 5 |
| 28A | J901030 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 32 | 7055970 | Выпускная труба | 1 |
| 33 | J271025 | Болт с шайбой | 4 |
| 33A | J901025 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 37 | YA60005390 | Крышка | 1 |
| 37A | YA40005046 | Крышка | 1 |
| 37B | YA00007868 | Резиновая прокладка | 4 |
| 37C | YA00007869 | Резиновая прокладка | 1 |
| 37D | YA00007870 | Резиновая прокладка | 2 |
| 38 | YA60005391 | Крышка | 1 |
| 38A | YA40005047 | Крышка | 1 |
| 38B | YA00007871 | Резиновая прокладка | 1 |
| 38C | YA00007868 | Резиновая прокладка | 2 |
| 38D | YA00007869 | Резиновая прокладка | 1 |
| 38E | YA00007872 | Резиновая прокладка | 1 |
| 38F | YA00007873 | Резиновая прокладка | 1 |
| 38G | YA00007874 | Резиновая прокладка | 2 |
| 39 | J260816 | Болт с шайбой | 8 |
| 39A | J900816 | Болт | 1 |
| 39B | A590108 | Плоская шайба | 1 |
| 40 | YA40005608 | Опора | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
