Электрооборудование (C)(смещаемый стрела) — HITACHI ZX135US-3

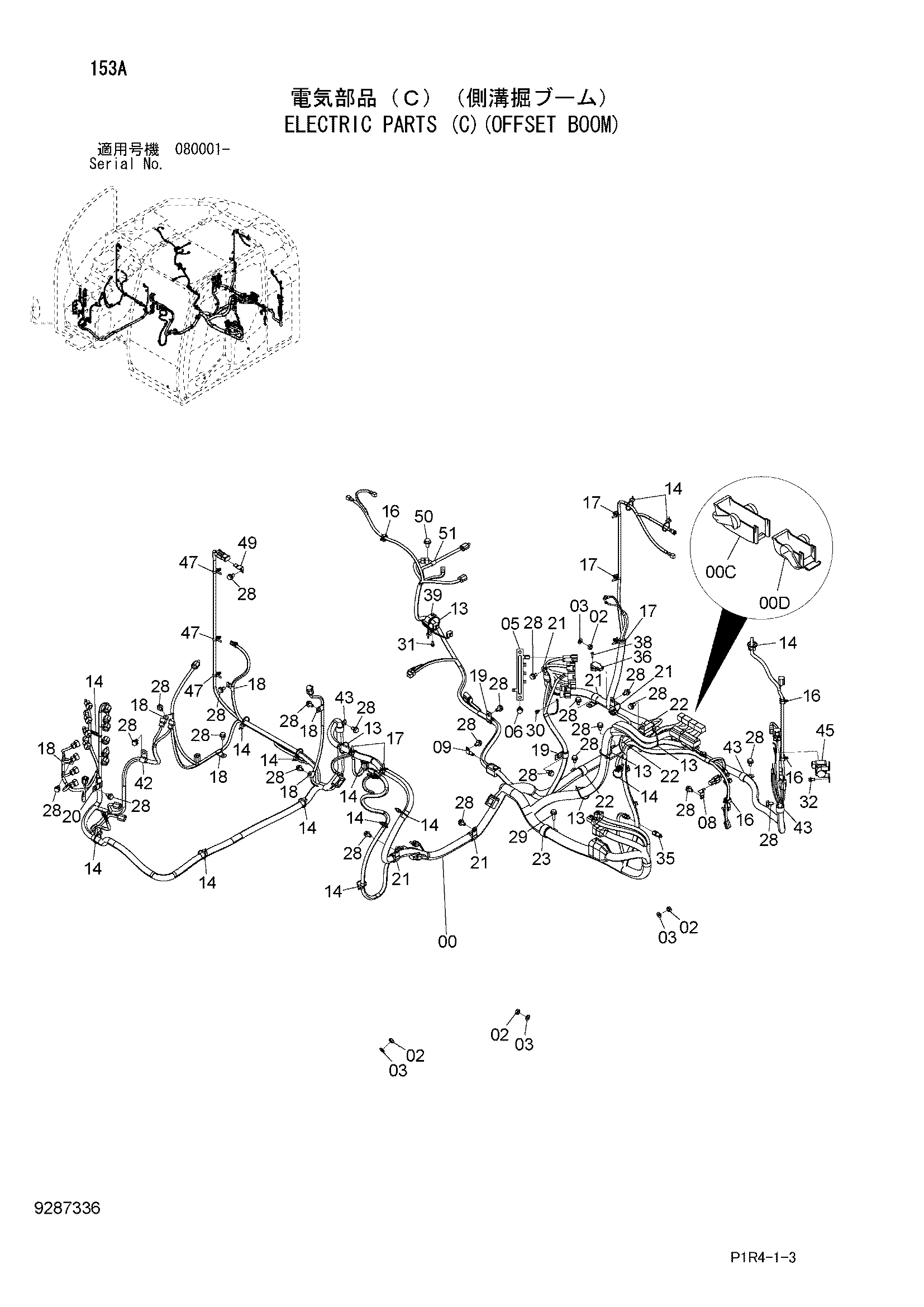

Заводская схема «Электрооборудование (C)(смещаемый стрела)» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0006930 | Жгут проводов | 1 |
| 00A | 4423418 | Фусибле тяга (65A) | 1 |
| 00B | 4315323 | Фусибле-линк (45A) | 1 |
| 00C | 4690816 | Разъём | 1 |
| 00D | 4690815 | Разъём | 1 |
| 02 | J950010 | Гайка | 4 |
| 03 | A590110 | Плоская шайба | 4 |
| 05 | 3106886 | Кронштейн | 1 |
| 06 | J271020 | Болт с шайбой | 2 |
| 06A | J901020 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 08 | 4257159 | Кронштейн | 2 |
| 09 | 4418301 | Кронштейн | 1 |
| 13 | 4055312 | Ленточный зажим | 5 |
| 14 | 4055311 | Ленточный зажим | 14 |
| 16 | 4449250 | Зажим | 4 |
| 17 | 4254600 | Зажим | 5 |
| 18 | 4190261 | Зажим | 6 |
| 19 | 4190273 | Зажим | 2 |
| 20 | 4190274 | Зажим | 1 |
| 21 | 4192035 | Зажим | 5 |
| 22 | 4190264 | Зажим | 3 |
| 23 | 4190291 | Зажим | 1 |
| 28 | J271020 | Болт с шайбой | 25 |
| 28A | J901020 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 29 | J271035 | Болт с шайбой | 1 |
| 29A | J901035 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 30 | J260612 | Болт с шайбой | 1 |
| 30A | J900612 | Болт | 1 |
| 30B | A590106 | Плоская шайба | 1 |
| 31 | J260616 | Болт с шайбой | 1 |
| 31A | J900616 | Болт | 1 |
| 31B | A590106 | Плоская шайба | 1 |
| 32 | J260816 | Болт с шайбой | 2 |
| 32A | J900816 | Болт | 1 |
| 32B | A590108 | Плоская шайба | 1 |
| 35 | 4651943 | Датчик термостатический | 1 |
| 36 | 4651944 | Датчик давления | 1 |
| 38 | J450520 | Винт с шайбой | 2 |
| 39 | 4450494 | Зажим | 1 |
| 42 | 4190275 | Зажим | 1 |
| 43 | 4190263 | Зажим | 3 |
| 45 | 4681233 | Реле | 1 |
| 47 | 4259220 | Зажим | 3 |
| 49 | 4381930 | Кронштейн | 1 |
| 50 | J271225 | Болт с шайбой | 1 |
| 50A | J901225 | Болт | 1 |
| 50B | J222012 | Шайба | 1 |
| 51 | 4190272 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
