Гидромолот, гидроножницы трубопроводы (2P-BOOM) — HITACHI ZX135US-3

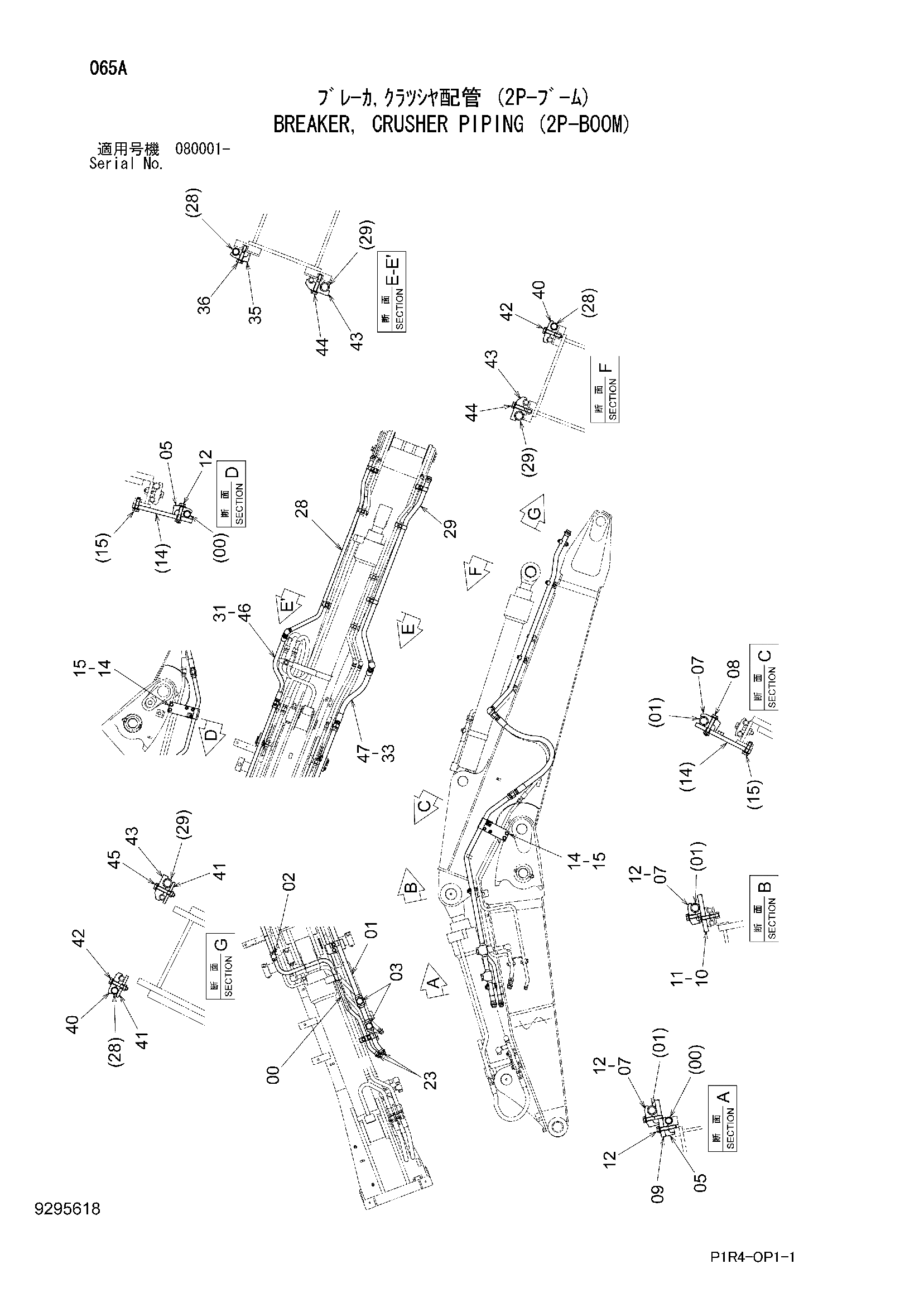

Заводская схема «Гидромолот, гидроножницы трубопроводы (2P-BOOM)» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8111972 | Трубка | 1 |
| 01 | 8115198 | Трубка | 1 |
| 02 | A885006 | Пробка | 1 |
| 02A | 4506424 | Уплотнительное кольцо | 1 |
| 03 | A885008 | Пробка | 2 |
| 03A | 4506429 | Уплотнительное кольцо | 1 |
| 05 | 4190126 | Хомут трубки | 2 |
| 07 | 4190127 | Хомут трубки | 3 |
| 08 | J271275 | Болт с шайбой | 1 |
| 08A | J901275 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 09 | 4678950 | Кронштейн | 1 |
| 10 | 4678959 | Кронштейн | 1 |
| 11 | J271270 | Болт с шайбой | 1 |
| 11A | J901270 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 12 | J271265 | Болт с шайбой | 4 |
| 12A | J901265 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 14 | 9760303 | Кронштейн | 2 |
| 15 | J271245 | Болт с шайбой | 4 |
| 15A | J901245 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 23 | 4187308 | Уплотнительное кольцо | 2 |
| 28 | 8114533 | Трубка | 1 |
| 29 | 8114534 | Трубка | 1 |
| 31 | 4187308 | Уплотнительное кольцо | 2 |
| 33 | 4187328 | Уплотнительное кольцо | 2 |
| 35 | 4190126 | Хомут трубки | 1 |
| 36 | J271260 | Болт с шайбой | 1 |
| 36A | J901260 | Болт | 1 |
| 36B | J222012 | Шайба | 1 |
| 40 | 4141806 | Хомут трубки | 2 |
| 41 | 9766211 | Седло винта | 2 |
| 42 | J271265 | Болт с шайбой | 2 |
| 42A | J901265 | Болт | 1 |
| 42B | J222012 | Шайба | 1 |
| 43 | 4485222 | Хомут трубки | 3 |
| 44 | J271270 | Болт с шайбой | 2 |
| 44A | J901270 | Болт | 1 |
| 44B | J222012 | Шайба | 1 |
| 45 | J271275 | Болт с шайбой | 1 |
| 45A | J901275 | Болт | 1 |
| 45B | J222012 | Шайба | 1 |
| 46 | 4642499 | Шланг | 1 |
| 47 | 4625431 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
