Всасывающие трубопроводы (смещаемый стрела) — HITACHI ZX135US-3

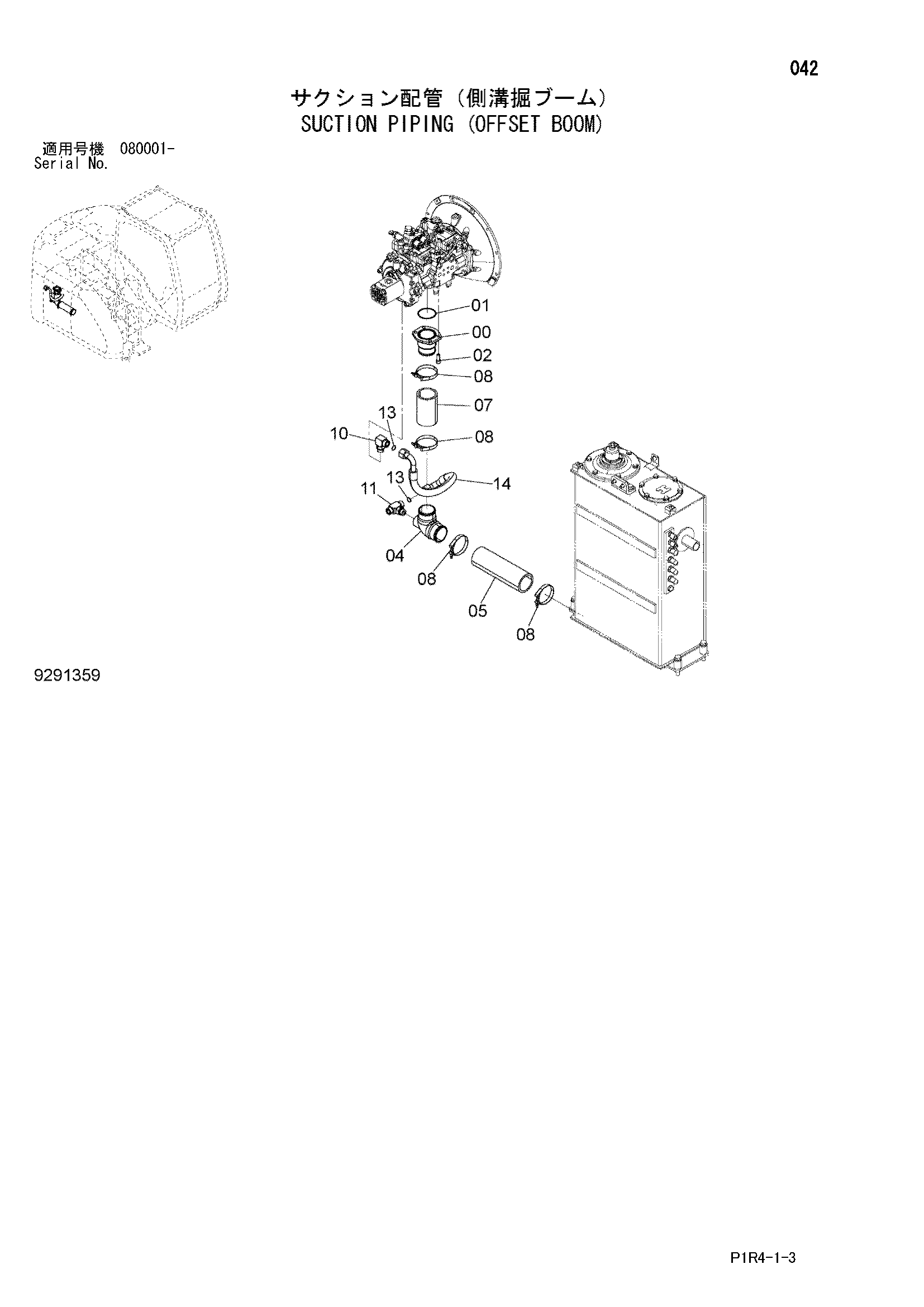

Заводская схема «Всасывающие трубопроводы (смещаемый стрела)» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3087133 | Всасывающая трубка | 1 |
| 01 | A811075 | Уплотнительное кольцо | 1 |
| 02 | J781230 | Болт с внутренним шестигранником | 4 |
| 04 | 3073276 | Всасывающая трубка | 1 |
| 05 | 4352246 | Резиновый шланг | 1 |
| 07 | 4449325 | Резиновый шланг | 1 |
| 08 | 4282483 | Хомут шланга | 4 |
| 10 | A853366 | Угловой штуцер | 1 |
| 10A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | A853566 | Тройник | 1 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | 4187308 | Уплотнительное кольцо | 2 |
| 14 | 4691501 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
