Пилотные гидролинии (D-2)(смещаемый стрела) — HITACHI ZX135US-3

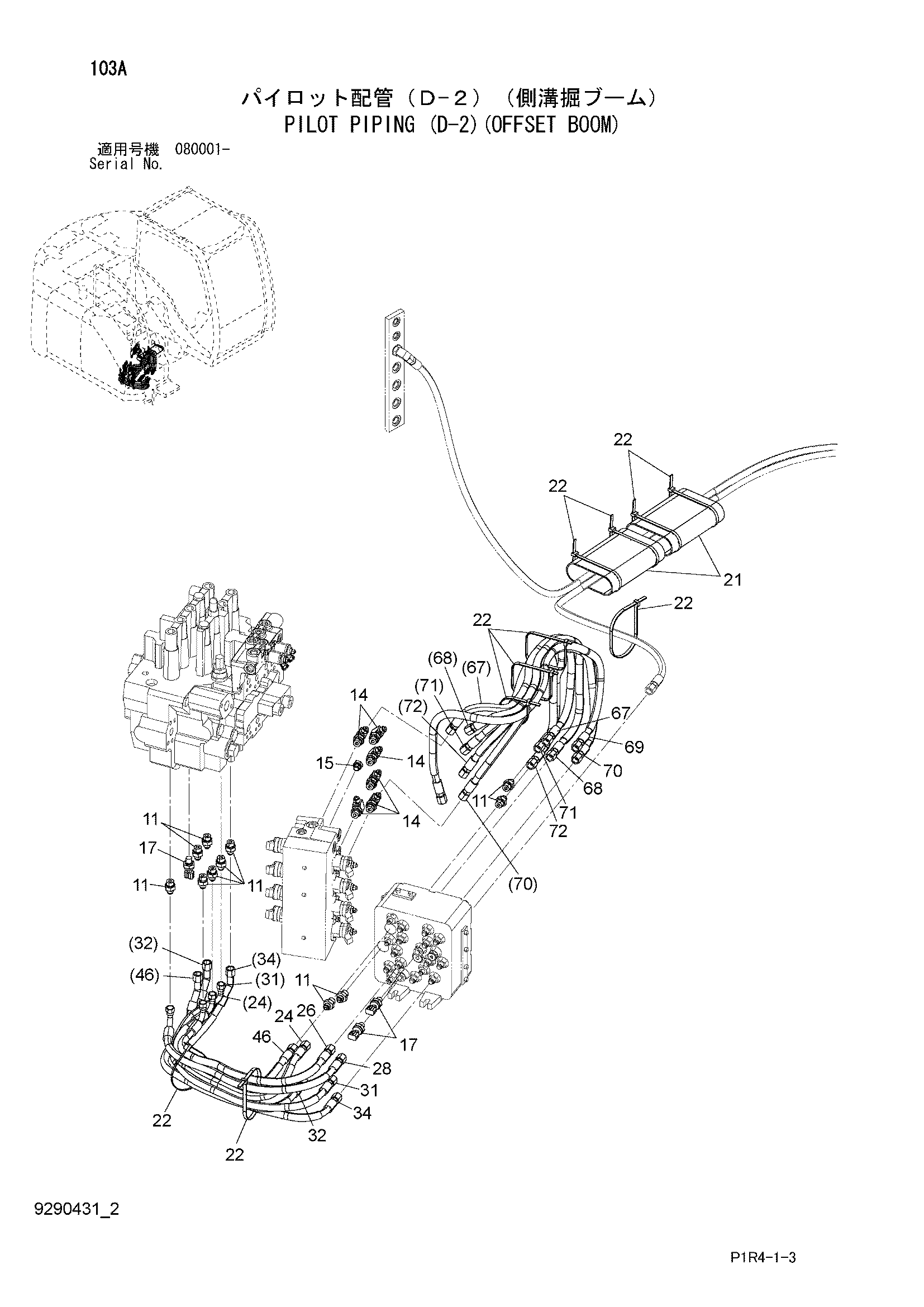

Заводская схема «Пилотные гидролинии (D-2)(смещаемый стрела)» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 11 | A852133 | Адаптер | 11 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | A852333 | Угловой штуцер | 6 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | A885002 | Пробка | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4436535 | Датчик давления | 3 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4453084 | Резиновая втулка | 2 |
| 22 | 4323613 | Ленточный зажим | 10 |
| 24 | 9292018 | Шланг в сборе | 1 |
| 24A | 4685844 | Шланг | 1 |
| 24B | 4327293 | Защитный кожух | 2 |
| 26 | 9280782 | Шланг в сборе | 1 |
| 26A | 4664437 | Шланг | 1 |
| 26B | 4327293 | Защитный кожух | 2 |
| 28 | 9280784 | Шланг в сборе | 1 |
| 28A | 4664439 | Шланг | 1 |
| 28B | 4327293 | Защитный кожух | 2 |
| 31 | 9283490 | Шланг в сборе | 1 |
| 31A | 4664442 | Шланг | 1 |
| 31B | 4327293 | Защитный кожух | 2 |
| 32 | 9292025 | Шланг в сборе | 1 |
| 32A | 4664443 | Шланг | 1 |
| 32B | 4327293 | Защитный кожух | 2 |
| 34 | 9292019 | Шланг в сборе | 1 |
| 34A | 4685850 | Шланг | 1 |
| 34B | 4327293 | Защитный кожух | 2 |
| 46 | 9296487 | Шланг в сборе | 1 |
| 46A | 4685851 | Шланг | 1 |
| 46B | 4327293 | Защитный кожух | 2 |
| 67 | 9304231 | Шланг в сборе | 1 |
| 67A | 4684179 | Шланг | 1 |
| 67B | 4327293 | Защитный кожух | 2 |
| 68 | 9304232 | Шланг в сборе | 1 |
| 68A | 4701726 | Шланг | 1 |
| 68B | 4327293 | Защитный кожух | 2 |
| 69 | 9304233 | Шланг в сборе | 1 |
| 69A | 4701727 | Шланг | 1 |
| 69B | 4327293 | Защитный кожух | 3 |
| 70 | 9304234 | Шланг в сборе | 1 |
| 70A | 4701728 | Шланг | 1 |
| 70B | 4327293 | Защитный кожух | 2 |
| 71 | 9304235 | Шланг в сборе | 1 |
| 71A | 4701729 | Шланг | 1 |
| 71B | 4327293 | Защитный кожух | 2 |
| 72 | 9304236 | Шланг в сборе | 1 |
| 72A | 4701730 | Шланг | 1 |
| 72B | 4327293 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
