Соединение трубопроводы — HITACHI ZX135US-3

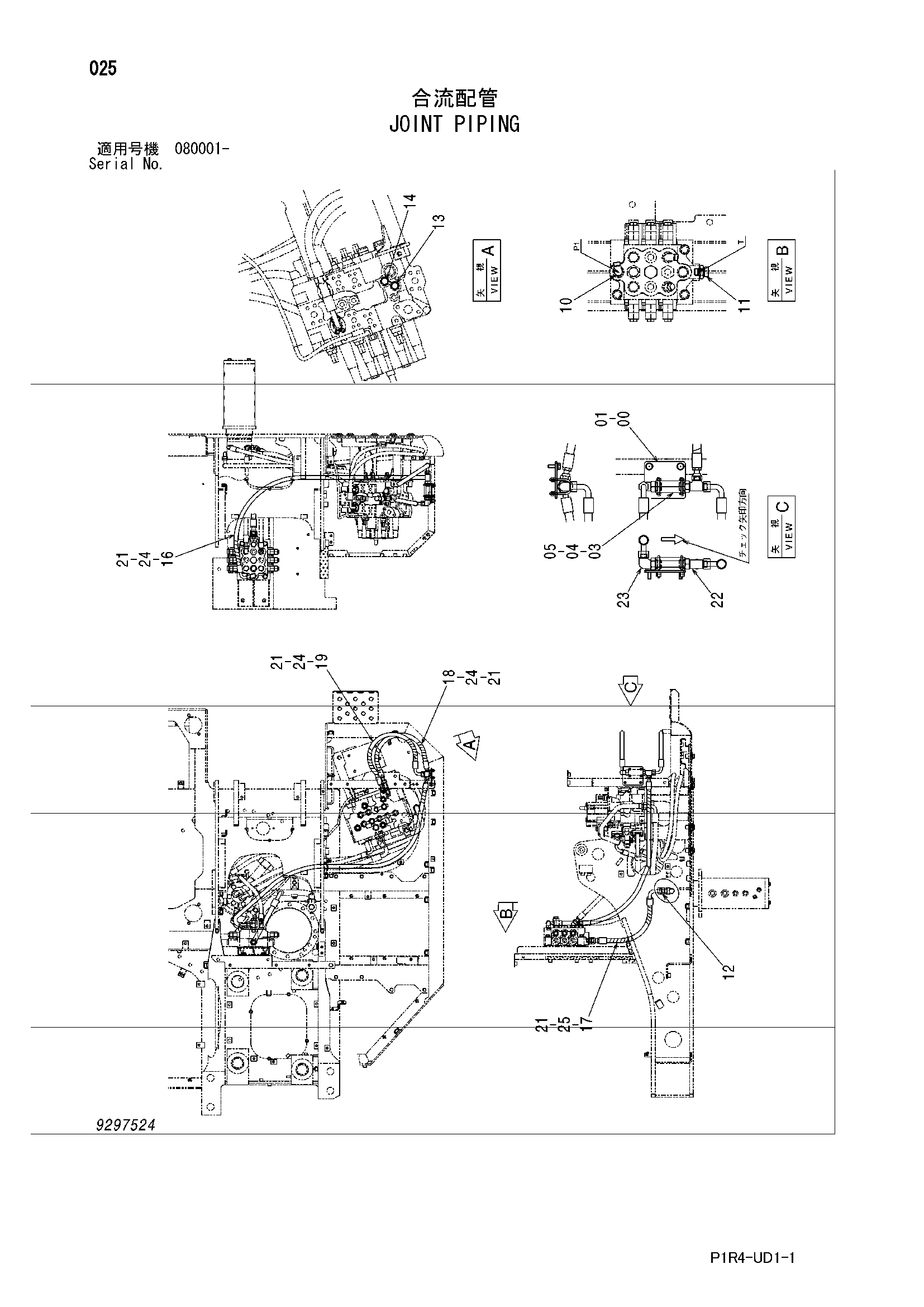

Заводская схема «Соединение трубопроводы» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4693496 | Кронштейн | 1 |
| 01 | J271030 | Болт с шайбой | 2 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | 4393295 | Обратный клапан | 1 |
| 04 | 4608022 | U-образный болт | 2 |
| 05 | J950008 | Гайка | 8 |
| 10 | A853344 | Угловой штуцер | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4197530 | Адаптер | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | A853166 | Адаптер | 1 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | 4276380 | Адаптер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4200655 | Адаптер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4693738 | Шланг | 1 |
| 17 | 4668324 | Шланг | 1 |
| 18 | 4416998 | Шланг | 1 |
| 19 | 4351099 | Шланг | 1 |
| 21 | 4327293 | Защитный кожух | 8 |
| 22 | A853464 | Тройник | 1 |
| 22A | 4506424 | Уплотнительное кольцо | 1 |
| 23 | A853364 | Угловой штуцер | 1 |
| 23A | 4506424 | Уплотнительное кольцо | 1 |
| 24 | 4138938 | Уплотнительное кольцо | 6 |
| 25 | 4187308 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
