Гидролинии рабочего оборудования — HITACHI ZX135US-3

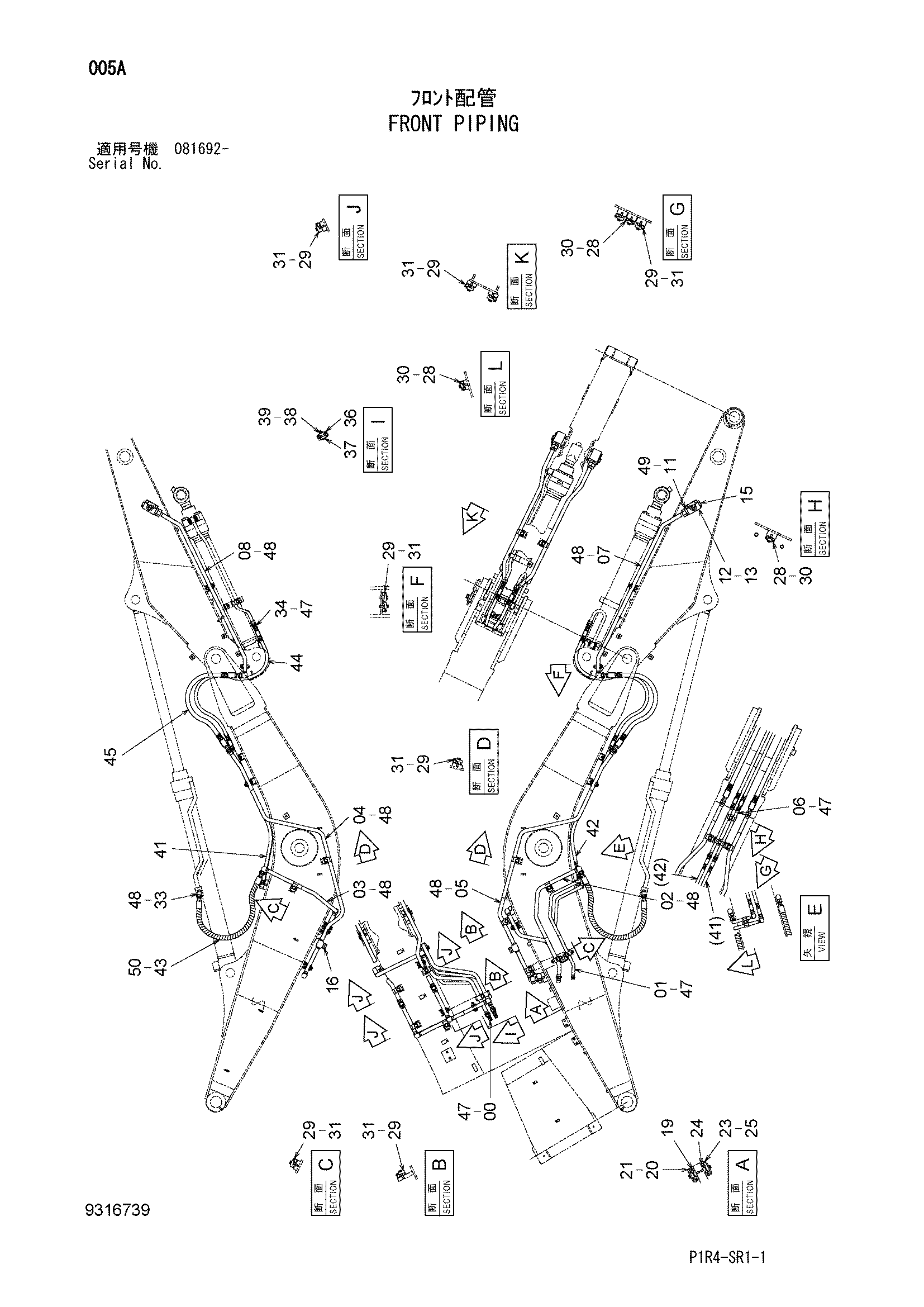

Заводская схема «Гидролинии рабочего оборудования» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8122827 | Трубка | 1 |
| 01 | 8122828 | Трубка | 1 |
| 02 | 8122829 | Трубка | 1 |
| 03 | 8122830 | Трубка | 1 |
| 04 | 8122831 | Трубка | 1 |
| 05 | 8122832 | Трубка | 1 |
| 06 | 9757752 | Трубка | 2 |
| 07 | 8086211 | Трубка | 1 |
| 08 | 8086212 | Трубка | 1 |
| 11 | A853188 | Адаптер | 2 |
| 11A | 4506429 | Уплотнительное кольцо | 1 |
| 12 | 4447675 | Запорный клапан | 2 |
| 13 | J271080 | Болт с шайбой | 4 |
| 13A | J901080 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 15 | 4113926 | Пробка | 2 |
| 15A | 4506429 | Уплотнительное кольцо | 1 |
| 16 | 4174542 | Пробка | 2 |
| 16A | 4506424 | Уплотнительное кольцо | 1 |
| 19 | 4285722 | Резиновая прокладка | 1 |
| 20 | 4285723 | Хомут трубки | 1 |
| 21 | J271280 | Болт с шайбой | 1 |
| 21A | J901280 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
| 23 | 4428248 | Хомут трубки | 1 |
| 24 | 4428249 | Резиновая прокладка | 1 |
| 25 | J271275 | Болт с шайбой | 1 |
| 25A | J901275 | Болт | 1 |
| 25B | J222012 | Шайба | 1 |
| 28 | 4189858 | Хомут трубки | 3 |
| 29 | 4190126 | Хомут трубки | 16 |
| 30 | J271255 | Болт с шайбой | 3 |
| 30A | J901255 | Болт | 1 |
| 30B | J222012 | Шайба | 1 |
| 31 | J271260 | Болт с шайбой | 16 |
| 31A | J901260 | Болт | 1 |
| 31B | J222012 | Шайба | 1 |
| 33 | 4157562 | Угловой штуцер | 2 |
| 33A | 4506424 | Уплотнительное кольцо | 1 |
| 34 | A853144 | Адаптер | 2 |
| 34A | 4506418 | Уплотнительное кольцо | 1 |
| 36 | 4189859 | Хомут трубки | 2 |
| 37 | J901265 | Болт | 1 |
| 38 | J950012 | Гайка | 1 |
| 39 | A590912 | Пружинная шайба | 1 |
| 41 | 4285797 | Шланг | 1 |
| 42 | 4285796 | Шланг | 1 |
| 43 | 4250060 | Шланг | 2 |
| 44 | 4465201 | Шланг | 2 |
| 45 | 4465204 | Шланг | 2 |
| 47 | 4138938 | Уплотнительное кольцо | 10 |
| 48 | 4187308 | Уплотнительное кольцо | 10 |
| 49 | 4187328 | Уплотнительное кольцо | 2 |
| 50 | 4327294 | Защитный кожух | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
