Хомут рукоять — HITACHI ZX135US-3

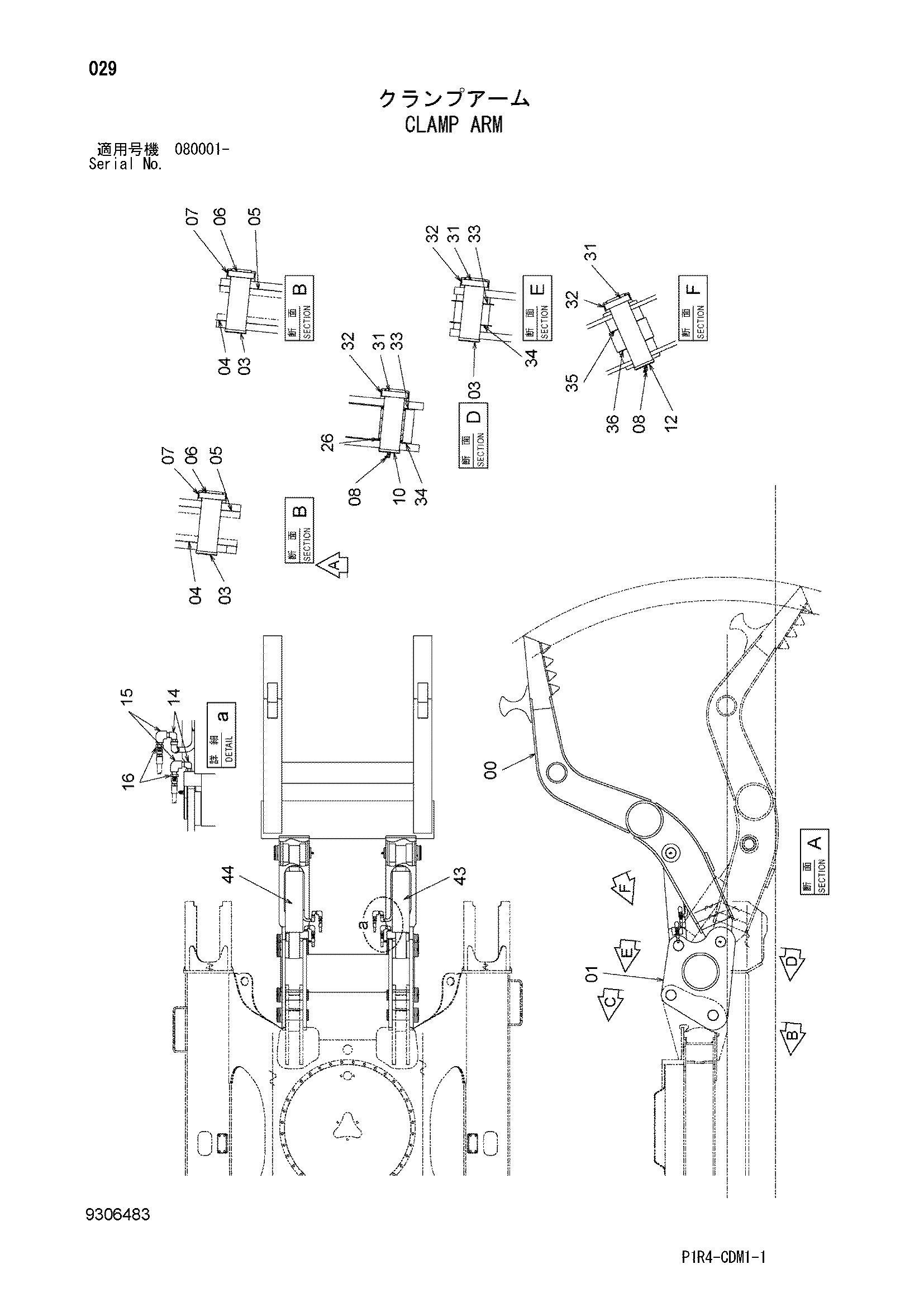

Заводская схема «Хомут рукоять» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7045666 | Рукоять | 1 |
| 01 | 7045650 | Кронштейн | 1 |
| 03 | 4615560 | Палец | 6 |
| 04 | 4361293 | Упорная пластина 1.0mm | 12 |
| 05 | 4361294 | Упорная пластина 2.0mm | 6 |
| 06 | 4106307 | Палец | 4 |
| 07 | 4098716 | Кольцо | 4 |
| 08 | J75581 | Пресс-маслёнка | 4 |
| 10 | 4615561 | Палец | 2 |
| 12 | 4615562 | Палец | 2 |
| 14 | 4174586 | Угловой штуцер | 4 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 94-0616 | Угловой штуцер | 4 |
| 16 | 4154652 | Адаптер | 4 |
| 26 | 4084578 | Пылезащитное уплотнение | 4 |
| 31 | 4106307 | Палец | 6 |
| 32 | 4098716 | Кольцо | 6 |
| 33 | 4361293 | Упорная пластина 1.0mm | 8 |
| 34 | 4361294 | Упорная пластина 2.0mm | 4 |
| 35 | 4366692 | Упорная пластина 1.0mm | 4 |
| 36 | 4367410 | Упорная пластина 2.0mm | 4 |
| 43 | 9255430 | Гидроцилиндр. (правый) | 1 |
| 44 | 9255431 | Гидроцилиндр. (левый) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
