Пилотные гидролинии (B) — HITACHI ZX135US-3

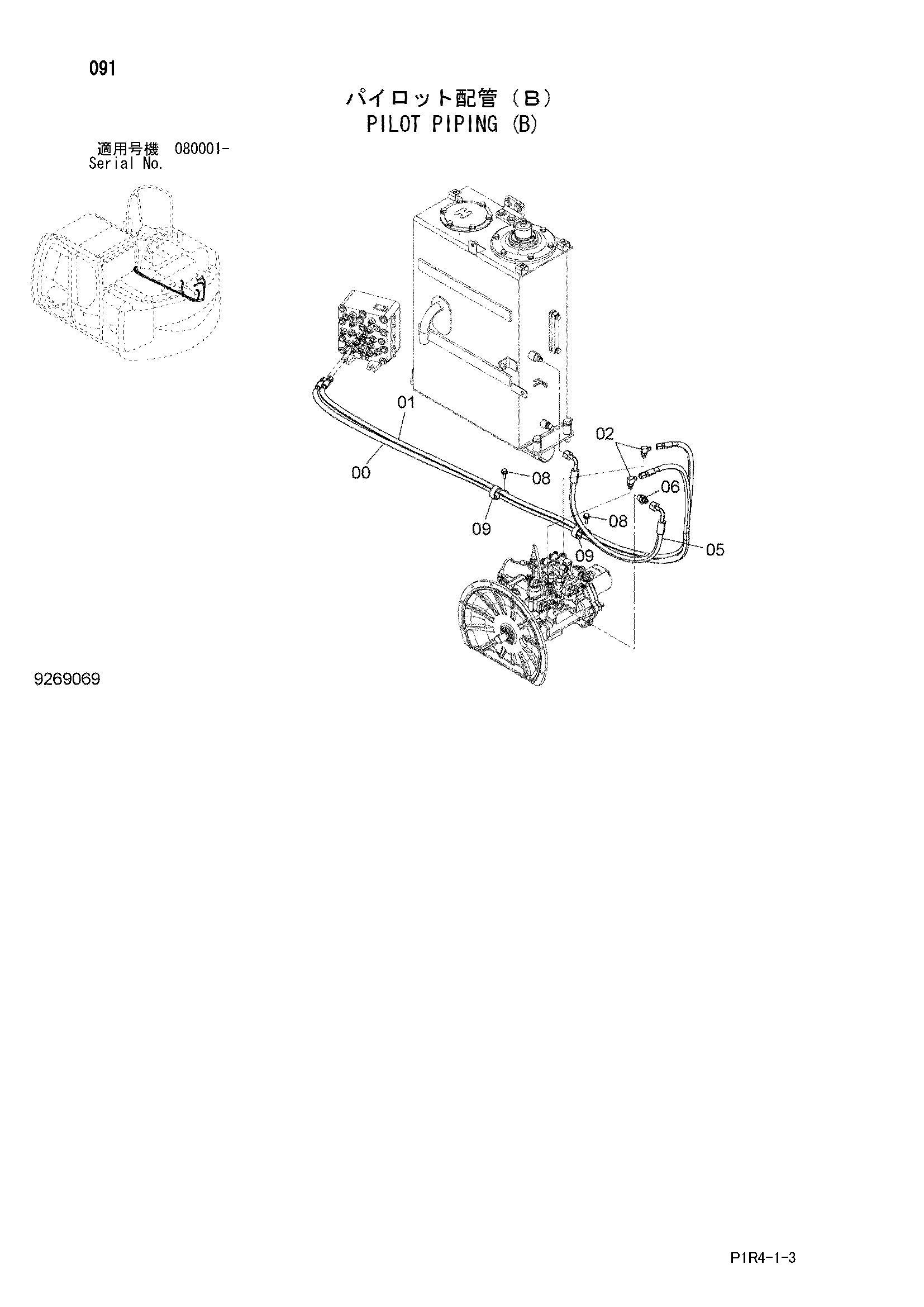

Заводская схема «Пилотные гидролинии (B)» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9272255 | Шланг в сборе | 1 |
| 00A | 4664367 | Шланг | 1 |
| 00B | 4327293 | Защитный кожух | 6 |
| 01 | 9272256 | Шланг в сборе | 1 |
| 01A | 4664368 | Шланг | 1 |
| 01B | 4327293 | Защитный кожух | 6 |
| 02 | A852323 | Угловой штуцер | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4449354 | Шланг | 1 |
| 06 | A852144 | Адаптер | 1 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | J271030 | Болт с шайбой | 2 |
| 08A | J901030 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | 4190291 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
