Верхний рама трубопроводы <с-кк30-70-3> — HITACHI ZX135US-3

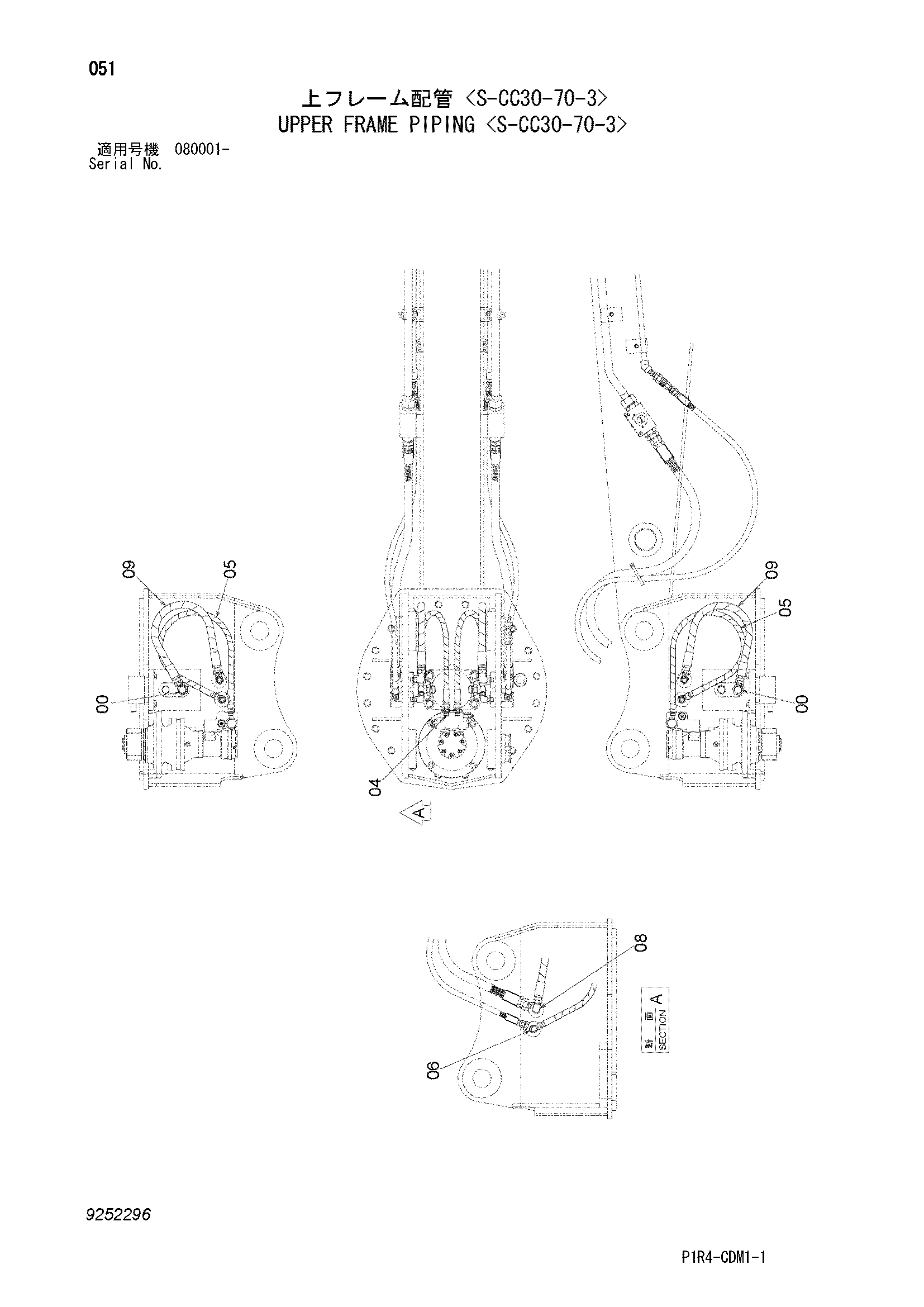

Заводская схема «Верхний рама трубопроводы <с-кк30-70-3>» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4169595 | Угловой штуцер | 2 |
| 00A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | 4042031 | Адаптер | 2 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 9244226 | Шланг в сборе | 2 |
| 05A | 4034034 | Шланг | 1 |
| 05B | 4327293 | Защитный кожух | 1 |
| 06 | 4094319 | Угловой штуцер | 2 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4037760 | Угловой штуцер | 2 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 9248528 | Шланг в сборе | 2 |
| 09A | 4269150 | Шланг | 1 |
| 09B | 4327294 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
