Стрела 4.6m — HITACHI ZX135US-3

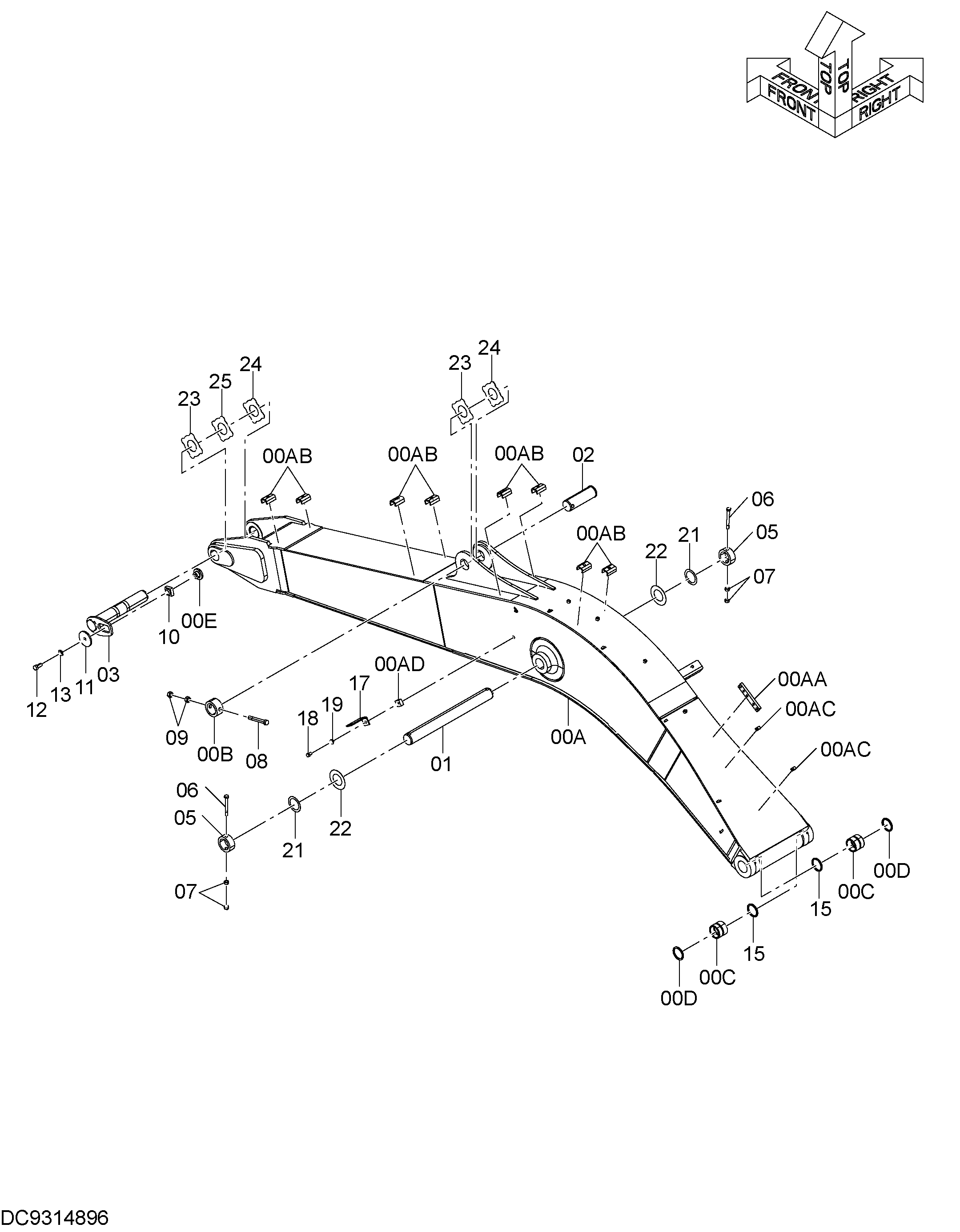

Заводская схема «Стрела 4.6m» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7058840 | Стрела | 1 |
| 00A | 5013028 | Стрела | 1 |
| 00AA | 4624799 | Блок | 1 |
| 00AB | 9765301 | Седло винта | 8 |
| 00AC | 455156 | Седло винта | 2 |
| 00AD | 4644727 | Седло винта | 1 |
| 00B | 4434952 | Ограничитель | 1 |
| 00C | 4443878 | Втулка | 2 |
| 00D | 4084578 | Пылезащитное уплотнение | 2 |
| 00E | 4426117 | Ограничитель | 1 |
| 01 | 3095735 | Палец | 1 |
| 02 | 3089156 | Палец | 1 |
| 03 | 8094523 | Палец | 1 |
| 05 | 4435239 | Ограничитель | 2 |
| 06 | 4435124 | Стопорный палец | 2 |
| 07 | J950016 | Гайка | 4 |
| 08 | 4435125 | Стопорный палец | 1 |
| 09 | J950020 | Гайка | 2 |
| 10 | 4424425 | Блок | 1 |
| 11 | 4640621 | Пластина | 1 |
| 12 | J921840 | Болт | 1 |
| 13 | J222018 | Шайба | 1 |
| 15 | 4084578 | Пылезащитное уплотнение | 2 |
| 17 | 4224631 | Кронштейн | 1 |
| 18 | J901425 | Болт | 1 |
| 19 | J222014 | Шайба | 1 |
| 21 | 4444754 | Упорная пластина 1.0mm | 2 |
| 22 | 4450011 | Упорная пластина 1.0mm | 2 |
| 23 | 4444288 | Упорная пластина 1.0mm | 2 |
| 24 | 4444289 | Упорная пластина 2.0mm | 2 |
| 25 | 4460371 | Упорная пластина 1.5mm | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
