Пилотные гидролинии (D-1)(смещаемый стрела) — HITACHI ZX135US-3

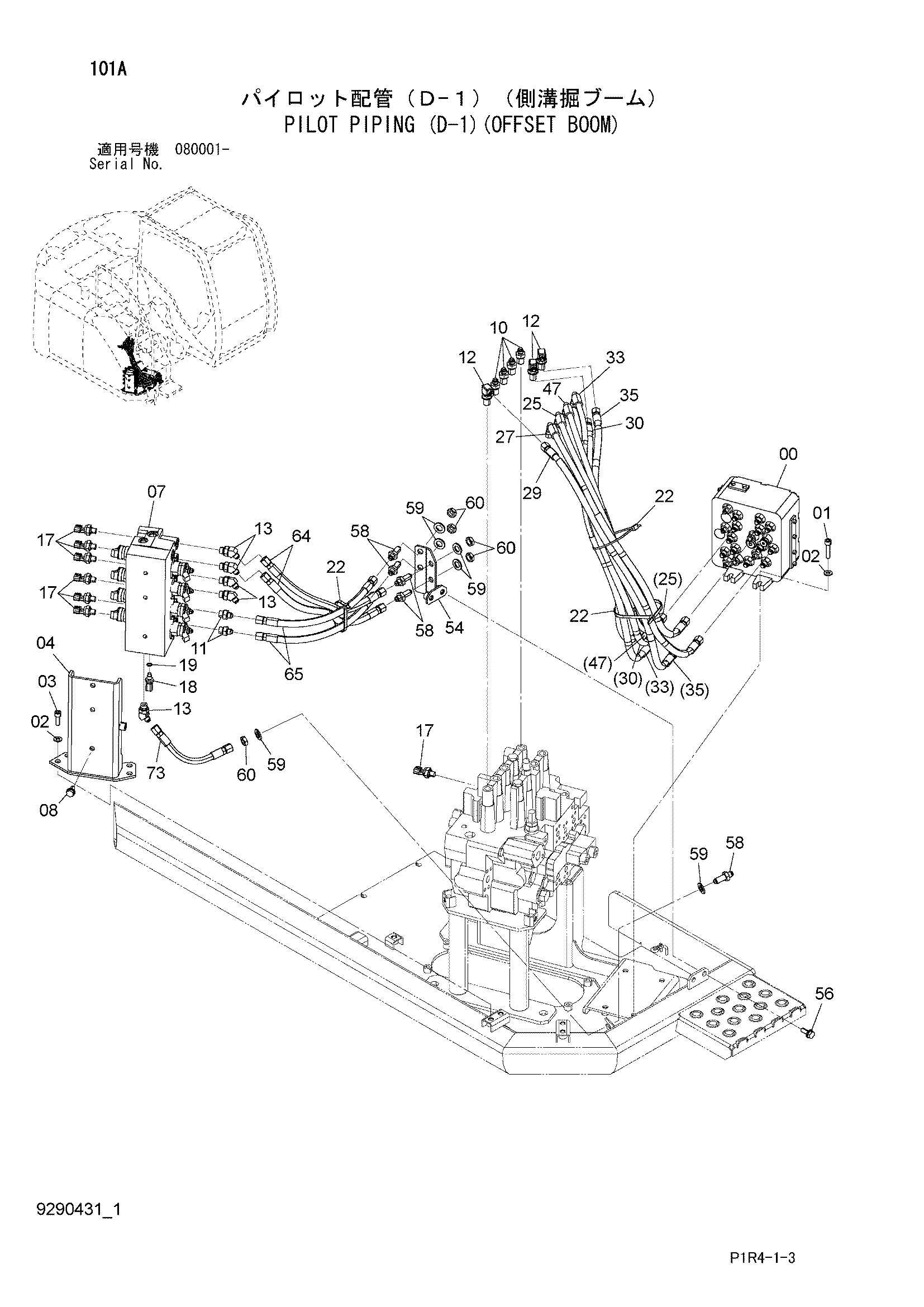

Заводская схема «Пилотные гидролинии (D-1)(смещаемый стрела)» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4668609 | Челночный клапан | 1 |
| 01 | J781045 | Болт с внутренним шестигранником | 4 |
| 02 | A590110 | Плоская шайба | 8 |
| 03 | J781030 | Болт с внутренним шестигранником | 4 |
| 04 | 8113733 | Кронштейн | 1 |
| 07 | 9221094 | Электромагнитный клапан | 1 |
| 08 | J271025 | Болт с шайбой | 3 |
| 08A | J901025 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 10 | 4202422 | Адаптер | 4 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | A852133 | Адаптер | 2 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4208913 | Угловой штуцер | 3 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | A852233 | Угловой штуцер | 5 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4436535 | Датчик давления | 7 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4333200 | Датчик | 1 |
| 19 | 4506320 | Уплотнительное кольцо | 1 |
| 22 | 4323613 | Ленточный зажим | 3 |
| 25 | 4685394 | Шланг | 1 |
| 27 | 9291775 | Шланг в сборе | 1 |
| 27A | 4685396 | Шланг | 1 |
| 27B | 4327293 | Защитный кожух | 1 |
| 29 | 9280785 | Шланг в сборе | 1 |
| 29A | 4664440 | Шланг | 1 |
| 29B | 4327293 | Защитный кожух | 2 |
| 30 | 9292027 | Шланг в сборе | 1 |
| 30A | 4664441 | Шланг | 1 |
| 30B | 4327293 | Защитный кожух | 2 |
| 33 | 9292021 | Шланг в сборе | 1 |
| 33A | 4673873 | Шланг | 1 |
| 33B | 4327293 | Защитный кожух | 1 |
| 35 | 9292028 | Шланг в сборе | 1 |
| 35A | 4664444 | Шланг | 1 |
| 35B | 4327293 | Защитный кожух | 2 |
| 47 | 9296488 | Шланг в сборе | 1 |
| 47A | 4669155 | Шланг | 1 |
| 47B | 4327293 | Защитный кожух | 1 |
| 54 | 8118214 | Кронштейн | 1 |
| 56 | J271030 | Болт с шайбой | 2 |
| 56A | J901030 | Болт | 1 |
| 56B | J222010 | Шайба | 1 |
| 58 | 4202532 | Адаптер | 5 |
| 59 | A590116 | Плоская шайба | 6 |
| 60 | 4202531 | Гайка | 5 |
| 64 | 9304230 | Шланг в сборе | 2 |
| 64A | 4613763 | Шланг | 1 |
| 64B | 4327293 | Защитный кожух | 1 |
| 65 | 9304229 | Шланг в сборе | 2 |
| 65A | 4269832 | Шланг | 1 |
| 65B | 4327293 | Защитный кожух | 1 |
| 73 | 4684178 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
