Бракер трубопроводы (4.8m стрела) — HITACHI ZX135US-3

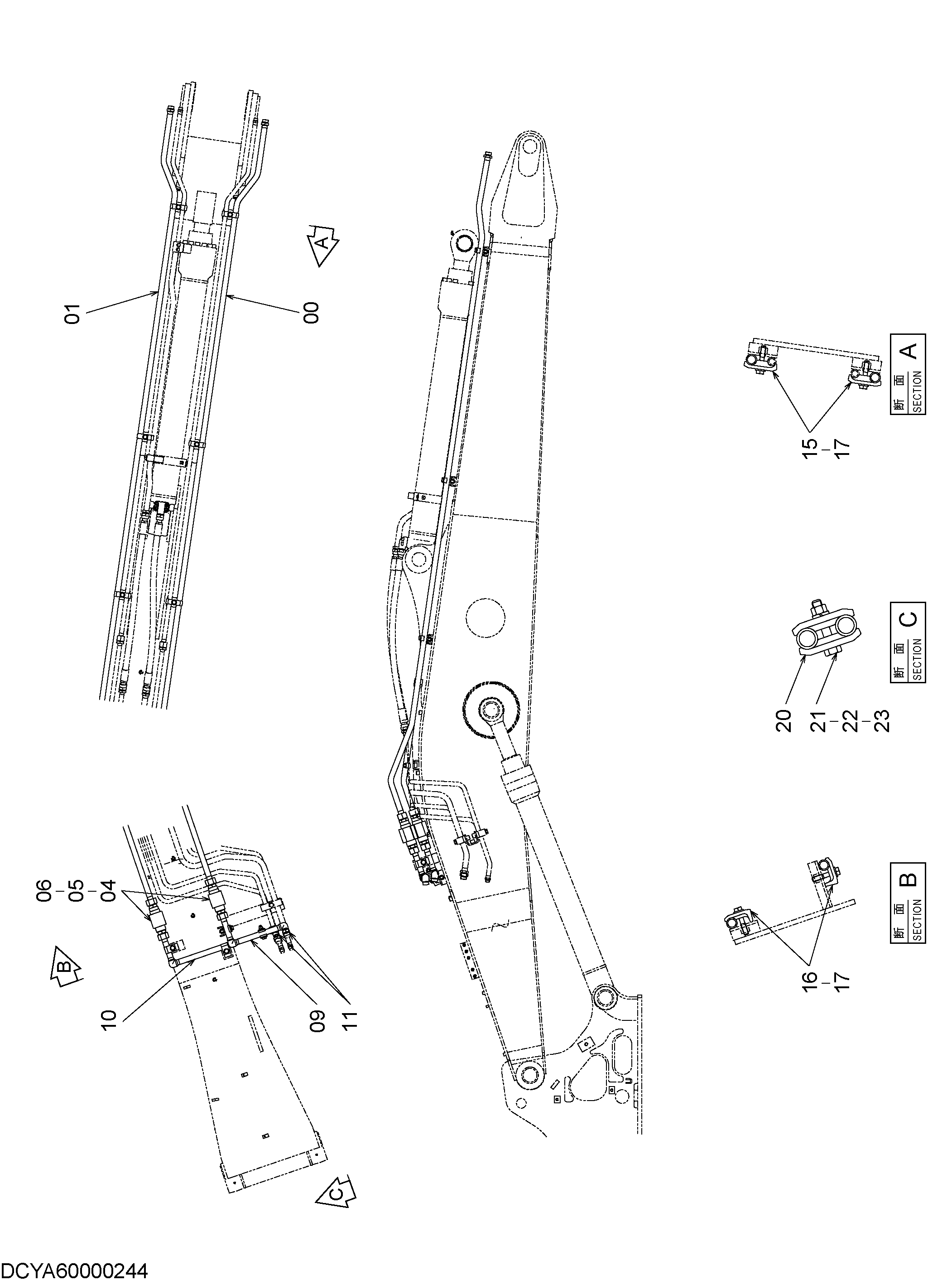

Заводская схема «Бракер трубопроводы (4.8m стрела)» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40000221 | Трубка | 1 |
| 01 | YA40000222 | Трубка | 1 |
| 04 | 9075046 | Клапан | 2 |
| 05 | 4189535 | Адаптер | 4 |
| 05A | 4506429 | Уплотнительное кольцо | 1 |
| 06 | 4187328 | Уплотнительное кольцо | 4 |
| 09 | YA40000219 | Трубка | 1 |
| 10 | YA40000220 | Трубка | 1 |
| 11 | 4187308 | Уплотнительное кольцо | 2 |
| 15 | 4141806 | Хомут трубки | 6 |
| 16 | 4190126 | Хомут трубки | 3 |
| 17 | J271265 | Болт с шайбой | 9 |
| 17A | J901265 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 20 | 4189859 | Хомут трубки | 2 |
| 21 | J901265 | Болт | 1 |
| 22 | J950012 | Гайка | 1 |
| 23 | A590912 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
