Крышка (1)(дустпрооф специальное исполнение.) — HITACHI ZX135US-3

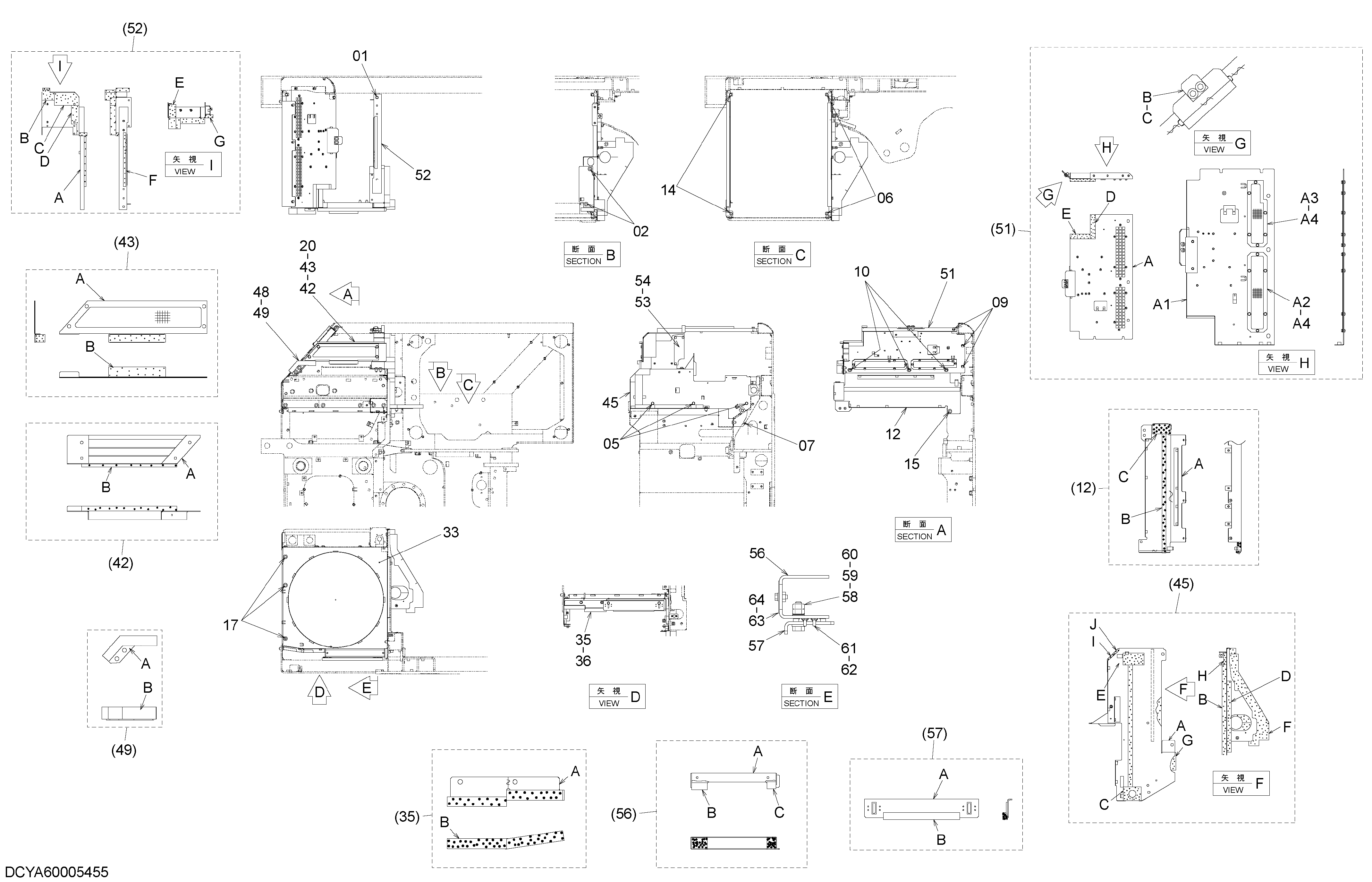

Заводская схема «Крышка (1)(дустпрооф специальное исполнение.)» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J271030 | Болт с шайбой | 1 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | J281030 | Болт с шайбой | 2 |
| 02A | J901030 | Болт | 1 |
| 02B | 4486055 | Шайба | 1 |
| 05 | J271030 | Болт с шайбой | 3 |
| 05A | J901030 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | J271020 | Болт с шайбой | 2 |
| 06A | J901020 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | J281030 | Болт с шайбой | 1 |
| 07A | J901030 | Болт | 1 |
| 07B | 4486055 | Шайба | 1 |
| 09 | J271030 | Болт с шайбой | 3 |
| 09A | J901030 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | J281030 | Болт с шайбой | 3 |
| 10A | J901030 | Болт | 1 |
| 10B | 4486055 | Шайба | 1 |
| 12 | 8108477 | Крышка | 1 |
| 12A | 7052333 | Крышка | 1 |
| 12B | 4666841 | Резиновая прокладка | 1 |
| 12C | 4694070 | Резиновая прокладка | 1 |
| 14 | J271020 | Болт с шайбой | 2 |
| 14A | J901020 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | J281030 | Болт с шайбой | 1 |
| 15A | J901030 | Болт | 1 |
| 15B | 4486055 | Шайба | 1 |
| 17 | J281030 | Болт с шайбой | 3 |
| 17A | J901030 | Болт | 1 |
| 17B | 4486055 | Шайба | 1 |
| 20 | J271030 | Болт с шайбой | 4 |
| 20A | J901030 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 33 | 6026090 | Крышка | 1 |
| 35 | 9770489 | Крышка | 1 |
| 35A | 3115001 | Крышка | 1 |
| 35B | 4694048 | Резиновая прокладка | 2 |
| 36 | J271030 | Болт с шайбой | 2 |
| 36A | J901030 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 42 | 8119096 | Крышка | 1 |
| 42A | 7055983 | Крышка | 1 |
| 42B | 4704160 | Резиновая прокладка | 1 |
| 43 | YA60005437 | Крышка | 1 |
| 43A | YA40005062 | Крышка | 1 |
| 43B | 4704827 | Резиновая прокладка | 1 |
| 45 | 7057462 | Крышка | 1 |
| 45A | 6025343 | Крышка | 1 |
| 45B | 4666325 | Резиновая прокладка | 1 |
| 45C | 4655282 | Резиновая прокладка | 1 |
| 45D | 4682037 | Резиновая прокладка | 1 |
| 45E | 4677483 | Резиновая прокладка | 1 |
| 45F | 4682033 | Резиновая прокладка | 1 |
| 45G | 4686623 | Резиновая прокладка | 1 |
| 45H | 4694070 | Резиновая прокладка | 1 |
| 45I | 4701546 | Резиновая прокладка | 1 |
| 45J | 4705216 | Резиновая прокладка | 1 |
| 48 | J281030 | Болт с шайбой | 2 |
| 48A | J901030 | Болт | 1 |
| 48B | 4486055 | Шайба | 1 |
| 49 | 9771732 | Крышка | 1 |
| 49A | 4706867 | Пластина | 1 |
| 49B | 4706866 | Резиновая прокладка | 1 |
| 51 | YA60005441 | Крышка | 1 |
| 51A | YA60005440 | Крышка | 1 |
| 51A1 | 6028669 | Крышка | 1 |
| 51A2 | YA40005063 | Сетка | 1 |
| 51A3 | YA40005064 | Сетка | 1 |
| 51A4 | J260816 | Болт с шайбой | 12 |
| 51A4A | J900816 | Болт | 1 |
| 51A4B | A590108 | Плоская шайба | 1 |
| 51B | 4638905 | Ограничитель | 1 |
| 51C | J281030 | Болт с шайбой | 2 |
| 51CA | J901030 | Болт | 1 |
| 51CB | 4486055 | Шайба | 1 |
| 51D | 4705179 | Резиновая прокладка | 1 |
| 51E | 4705180 | Резиновая прокладка | 1 |
| 52 | 8128758 | Крышка | 1 |
| 52A | 7060760 | Крышка | 1 |
| 52B | 4701547 | Резиновая прокладка | 1 |
| 52C | 4701548 | Резиновая прокладка | 1 |
| 52D | 4734083 | Резиновая прокладка | 1 |
| 52E | 4704781 | Резиновая прокладка | 1 |
| 52F | 4704116 | Резиновая прокладка | 1 |
| 52G | 4705233 | Резиновая прокладка | 1 |
| 53 | 4725686 | Резиновая прокладка | 1 |
| 54 | 4443487 | Зажим | 3 |
| 56 | YA60006277 | Крышка | 1 |
| 56A | YA40006084 | Крышка | 1 |
| 56B | YA00008997 | Резиновая подушка | 1 |
| 56C | YA00008998 | Резиновая подушка | 1 |
| 57 | YA60006278 | Крышка | 1 |
| 57A | YA40004312 | Крышка | 1 |
| 57B | YA00008999 | Резиновая подушка | 1 |
| 58 | J271040 | Болт с шайбой | 2 |
| 58A | J901040 | Болт | 1 |
| 58B | J222010 | Шайба | 1 |
| 59 | 4690864 | Тарельчатая пружина | 4 |
| 60 | J950010 | Гайка | 4 |
| 61 | 4435545 | Пластина скольжение | 4 |
| 62 | M470513 | Винт | 8 |
| 63 | YA40006231 | Крышка | 1 |
| 64 | J260616 | Болт с шайбой | 2 |
| 64A | J900616 | Болт | 1 |
| 64B | A590106 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
