Крышка двигателя (дустпрооф специальное исполнение.) — HITACHI ZX135US-3

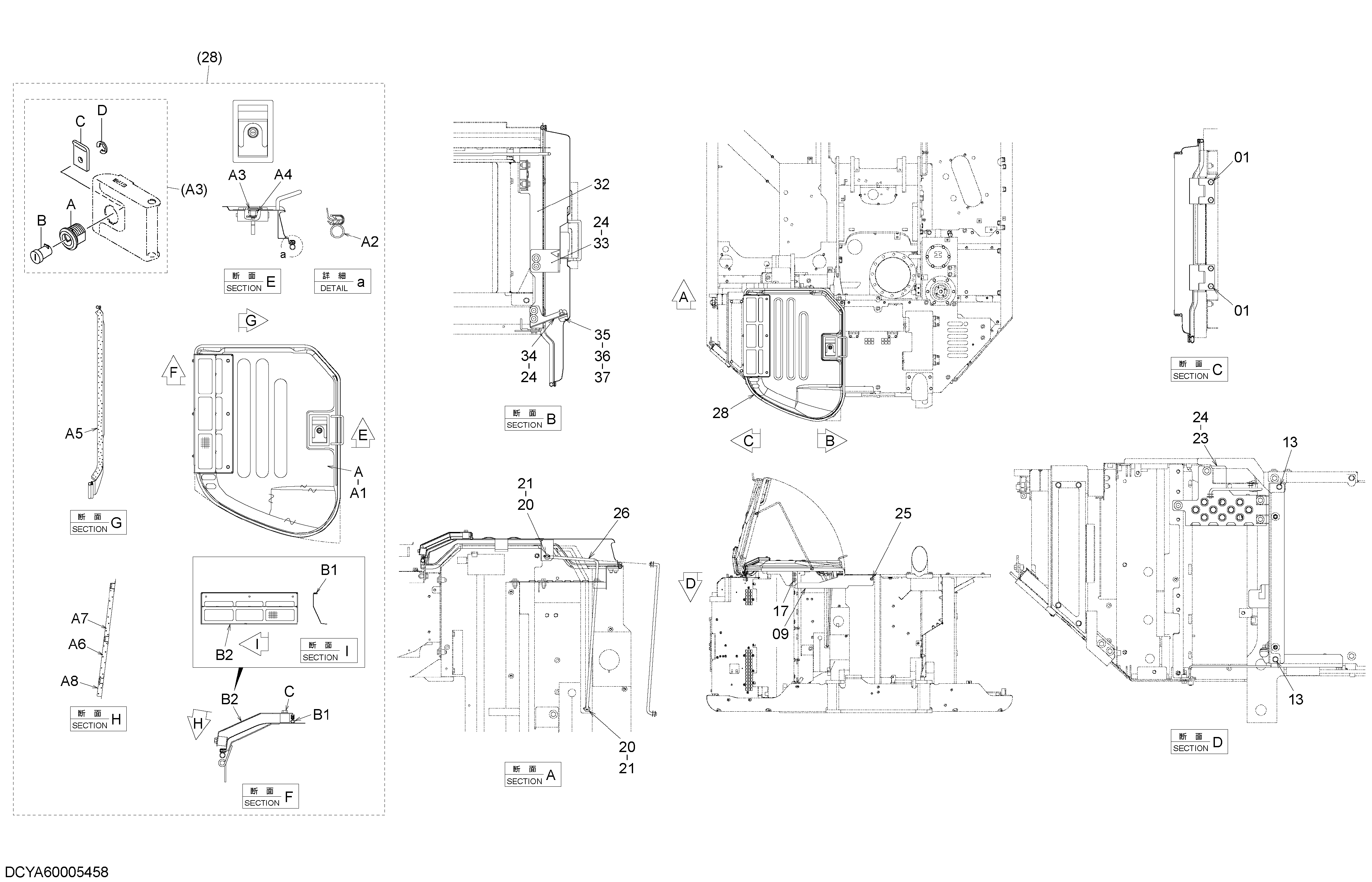

Заводская схема «Крышка двигателя (дустпрооф специальное исполнение.)» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J271030 | Болт с шайбой | 4 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 09 | 8108031 | Опора | 1 |
| 13 | J271030 | Болт с шайбой | 2 |
| 13A | J901030 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 17 | J281030 | Болт с шайбой | 2 |
| 17A | J901030 | Болт | 1 |
| 17B | 4486055 | Шайба | 1 |
| 20 | A590110 | Плоская шайба | 2 |
| 21 | 4022697 | Стопорный палец | 2 |
| 23 | 3110185 | Ступень | 1 |
| 24 | J281030 | Болт с шайбой | 8 |
| 24A | J901030 | Болт | 1 |
| 24B | 4486055 | Шайба | 1 |
| 25 | J271030 | Болт с шайбой | 1 |
| 25A | J901030 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 26 | 8112858 | Стойка | 1 |
| 28 | YA60005439 | Крышка двигатель | 1 |
| 28A | 7056774 | Крышка двигатель | 1 |
| 28A1 | 6027241 | Крышка двигатель | 1 |
| 28A2 | 4684872 | Уплотнительная окантовка | 1 |
| 28A3 | 4409396 | Гидроцилиндр. блокировка | 1 |
| 28A4 | 4461342 | Зажим | 1 |
| 28A5 | 4694469 | Резиновая прокладка | 1 |
| 28A6 | 4699542 | Резиновая прокладка | 1 |
| 28A7 | 4699543 | Резиновая прокладка | 1 |
| 28A8 | 4704050 | Резиновая прокладка | 1 |
| 28B | YA60005408 | Крышка | 1 |
| 28B1 | 4460534 | Уплотнительная окантовка | 1 |
| 28B2 | YA40005061 | Крышка | 1 |
| 28C | J260816 | Болт с шайбой | 6 |
| 28CA | J900816 | Болт | 1 |
| 28CB | A590108 | Плоская шайба | 1 |
| 32 | 8120520 | Опора | 1 |
| 33 | 9772501 | Ограничитель | 1 |
| 34 | 4715008 | Кронштейн | 1 |
| 35 | 4294508 | Ограничитель | 1 |
| 36 | A590110 | Плоская шайба | 1 |
| 37 | J950010 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
