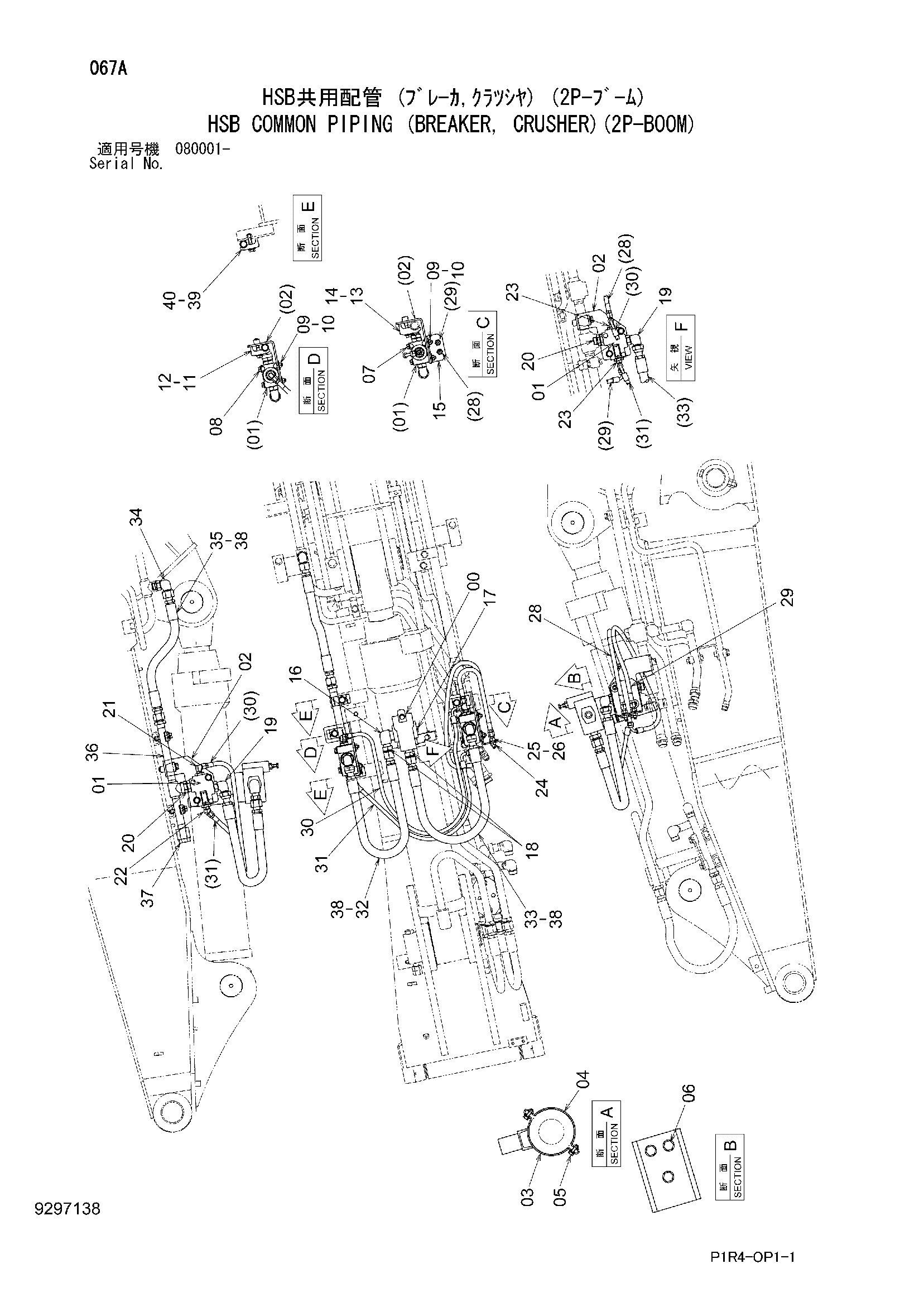

HSB общий трубопроводы (гидромолот, гидроножницы)(2P-BOOM) — HITACHI ZX135US-3
Заводская схема «HSB общий трубопроводы (гидромолот, гидроножницы)(2P-BOOM)» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4209158 | Предохранительный клапан | 1 |
| 01 | 4629744 | Запорный клапан | 2 |
| 02 | 8115934 | Кронштейн | 2 |
| 03 | 8092111 | Хомут | 1 |
| 04 | 9760821 | Хомут | 1 |
| 05 | J271035 | Болт с шайбой | 2 |
| 05A | J901035 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | J260820 | Болт с шайбой | 3 |
| 06A | J900820 | Болт | 1 |
| 06B | A590108 | Плоская шайба | 1 |
| 07 | J271090 | Болт с шайбой | 2 |
| 07A | J901090 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | J271085 | Болт с шайбой | 2 |
| 08A | J901085 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | J950010 | Гайка | 4 |
| 10 | J217083 | Шайба | 4 |
| 11 | 4190126 | Хомут трубки | 1 |
| 12 | J271265 | Болт с шайбой | 1 |
| 12A | J901265 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | 4190127 | Хомут трубки | 1 |
| 14 | J271270 | Болт с шайбой | 1 |
| 14A | J901270 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 15 | 4692613 | Кронштейн | 1 |
| 16 | 94-0633 | Угловой штуцер | 1 |
| 17 | 94-2014 | Пробка | 1 |
| 18 | 4208967 | Адаптер | 2 |
| 19 | A853366 | Угловой штуцер | 2 |
| 19A | 4506424 | Уплотнительное кольцо | 1 |
| 20 | 4276851 | Адаптер | 2 |
| 20A | 4506424 | Уплотнительное кольцо | 1 |
| 21 | A852322 | Угловой штуцер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | A852222 | Угловой штуцер | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | A852422 | Тройник | 2 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4248117 | Адаптер | 2 |
| 25 | 4209198 | Гайка | 2 |
| 26 | A590912 | Пружинная шайба | 2 |
| 28 | 4656229 | Шланг | 1 |
| 29 | 4366910 | Шланг | 1 |
| 30 | 4249348 | Шланг | 1 |
| 31 | 4313245 | Шланг | 1 |
| 32 | 4260311 | Шланг | 1 |
| 33 | 4269007 | Шланг | 1 |
| 34 | A853366 | Угловой штуцер | 1 |
| 34A | 4506424 | Уплотнительное кольцо | 1 |
| 35 | 9285677 | Шланг в сборе | 1 |
| 35A | 4605038 | Шланг | 1 |
| 35B | 4327294 | Защитный кожух | 2 |
| 36 | 9768893 | Трубка | 1 |
| 37 | A885006 | Пробка | 1 |
| 37A | 4506424 | Уплотнительное кольцо | 1 |
| 38 | 4187308 | Уплотнительное кольцо | 6 |
| 39 | 4190126 | Хомут трубки | 2 |
| 40 | J271260 | Болт с шайбой | 2 |
| 40A | J901260 | Болт | 1 |
| 40B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
