Гидроцилиндр стрелы (левый) — HITACHI ZX135US-3

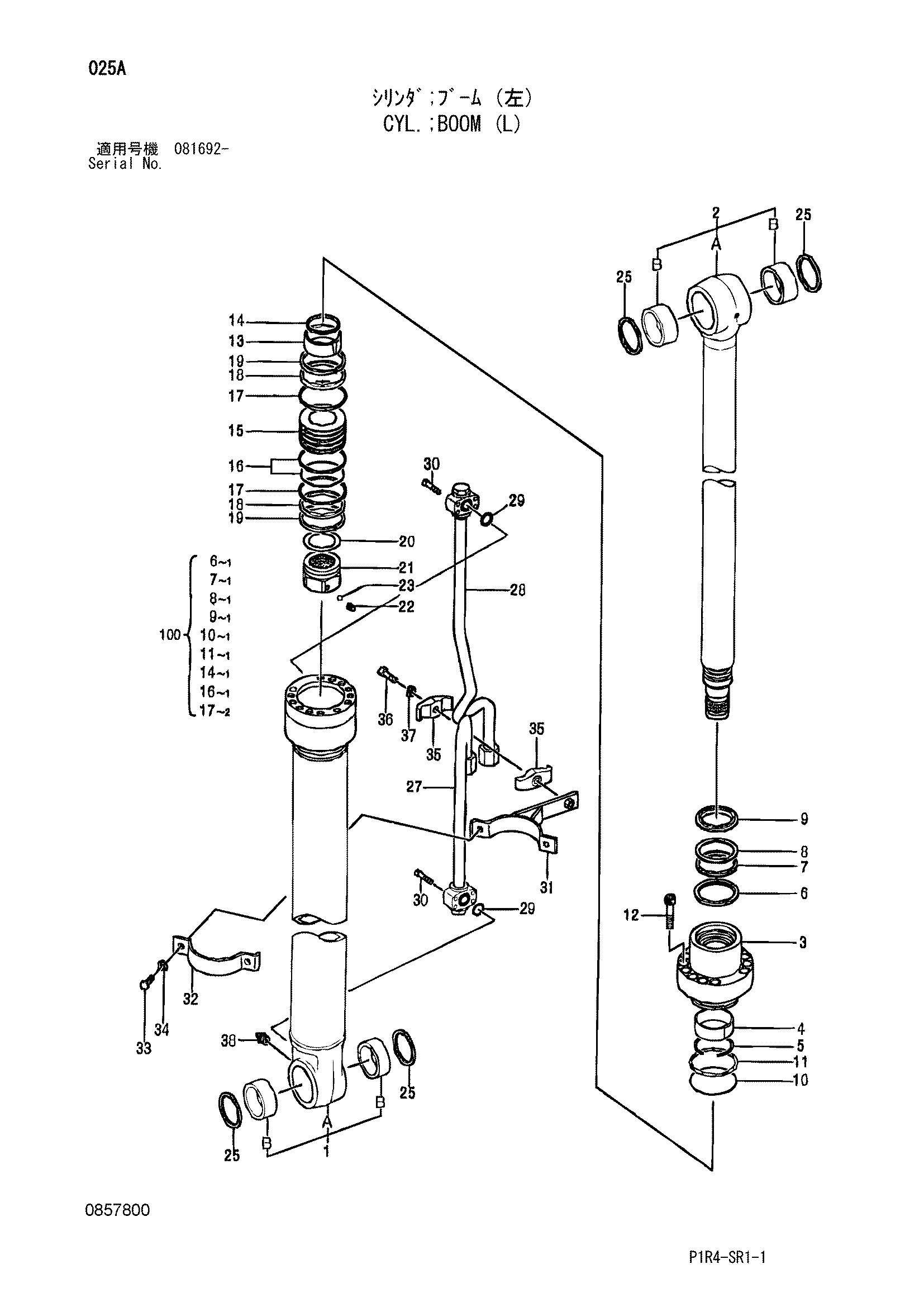

Заводская схема «Гидроцилиндр стрелы (левый)» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4460183	Гидроцилиндр стрелы (левый)	1
1	0857701	Труба гидроцилиндра в сборе	1
1A	0857702	Труба гидроцилиндра	1
1B	4352638	Втулка пальца	2
2	0857703	Шток поршня в сборе	1
2A	0857704	Шток поршня	1
2B	4352400	Втулка пальца	2
3	0857705	Головка гидроцилиндра	1
4	0310504	Втулка	1
5	0240904	Стопорное кольцо	1
6	0789906	Кольцо	1
7	0240911	U-образная манжета	1
8	0240912	Опорное кольцо	1
9	0667504	Грязесъёмное кольцо	1
10	A811100	Уплотнительное кольцо	1
11	0310506	Опорное кольцо	1
12	0408805	Болт с внутренним шестигранником	12
13	0409606	Амортизирующий подшипник	1
14	0675106	Уплотнение амортизатор	1
15	0408808	Поршень	1
16	0310508	Уплотнительное кольцо	1
17	0408809	Опорное кольцо	2
18	0666808	Направляющее кольцо	2
19	0310510	Кольцо	2
20	0310514	Регулировочная шайба	1
21	0789307	Гайка	1
22	0309011	Установочный винт	1
23	0111707	Стальной шарик	1
25	0408810	Грязесъёмное кольцо	4
27	0857801	Трубка	1
28	0857802	Трубка	1
29	4509181	Уплотнительное кольцо	2
30	0857708	Болт с внутренним шестигранником	8
31-37	0666811	Комплект лента	1
31	0408814	Лента	1
32	0310707	Лента	1
33	0408815	Болт	2
34	0325913	Шайба	2
35	0310312	Хомут трубки	2
36	0224115	Болт	1
37	0208516	Пружинная шайба	1
38	J75481	Пресс-маслёнка	1
100	4483671	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
