Гидроцилиндр ковша (смещаемый стрела) — HITACHI ZX135US-3

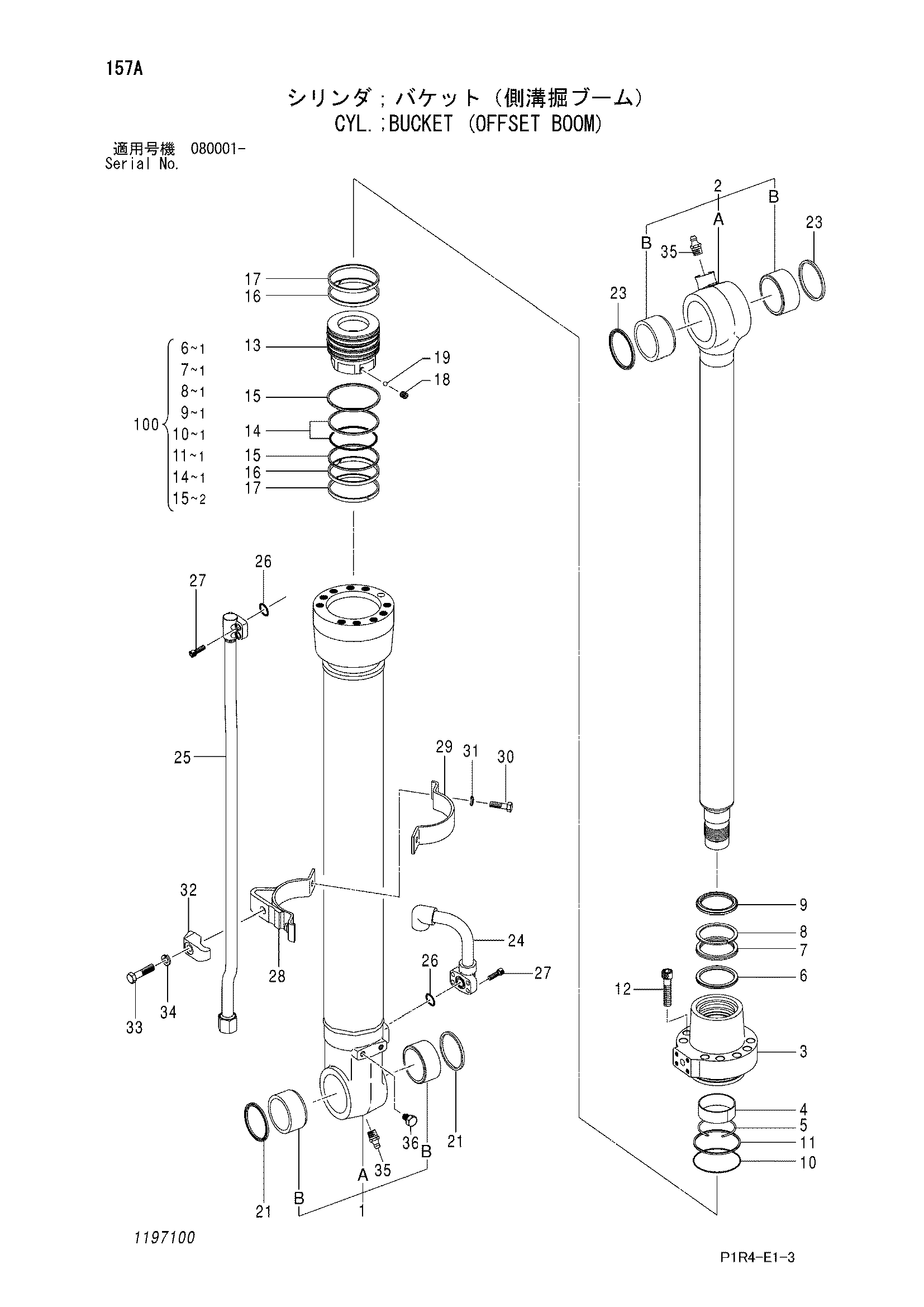

Заводская схема «Гидроцилиндр ковша (смещаемый стрела)» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4683746 | Гидроцилиндр ковша | 1 | |
| 1 | 1183901 | Труба гидроцилиндра в сборе | 1 |
| 1B | 4365897 | Втулка пальца | 2 |
| 2 | 1183902 | Шток поршня в сборе | 1 |
| 2B | 4365448 | Втулка пальца | 1 |
| 3 | 0790005 | Головка гидроцилиндра | 1 |
| 4 | 0310604 | Втулка | 1 |
| 5 | 4510494 | Стопорное кольцо | 1 |
| 6 | 0790008 | Кольцо | 1 |
| 7 | 0790009 | U-образная манжета | 1 |
| 8 | 0225612 | Опорное кольцо | 1 |
| 9 | 0409117 | Грязесъёмное кольцо | 1 |
| 10 | A811090 | Уплотнительное кольцо | 1 |
| 11 | 0310606 | Опорное кольцо | 1 |
| 12 | 0667107 | Болт с внутренним шестигранником | 10 |
| 13 | 1183903 | Поршень | 1 |
| 14 | 0310608 | Уплотнительное кольцо | 1 |
| 15 | 0409107 | Кольцо букк-уп | 2 |
| 16 | 1183502 | Направляющее кольцо | 2 |
| 17 | 0310610 | Направляющее кольцо | 2 |
| 18 | 0310612 | Установочный винт | 1 |
| 19 | 0111818 | Шарик | 1 |
| 21 | 0341304 | Грязесъёмное кольцо | 2 |
| 23 | 4065687 | Пылезащитное уплотнение | 2 |
| 24 | 0686501 | Трубка | 1 |
| 25 | 1197101 | Трубка | 1 |
| 26 | 4509181 | Уплотнительное кольцо | 2 |
| 27 | M340825 | Болт с внутренним шестигранником | 8 |
| 28-34 | 0667112 | Комплект лента | 1 |
| 28 | 0667111 | Лента | 1 |
| 29 | 0409116 | Лента | 1 |
| 30 | J901035 | Болт | 2 |
| 31 | A590910 | Шайба | 2 |
| 32 | 0310616 | Держатель | 1 |
| 33 | 0309022 | Болт | 1 |
| 34 | 0208516 | Пружинная шайба | 1 |
| 35 | J75481 | Пресс-маслёнка | 2 |
| 36 | 0409110 | Болт | 2 |
| 100 | 4662894 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
