Бракер трубопроводы (4.6m стрела) — HITACHI ZX135US-3

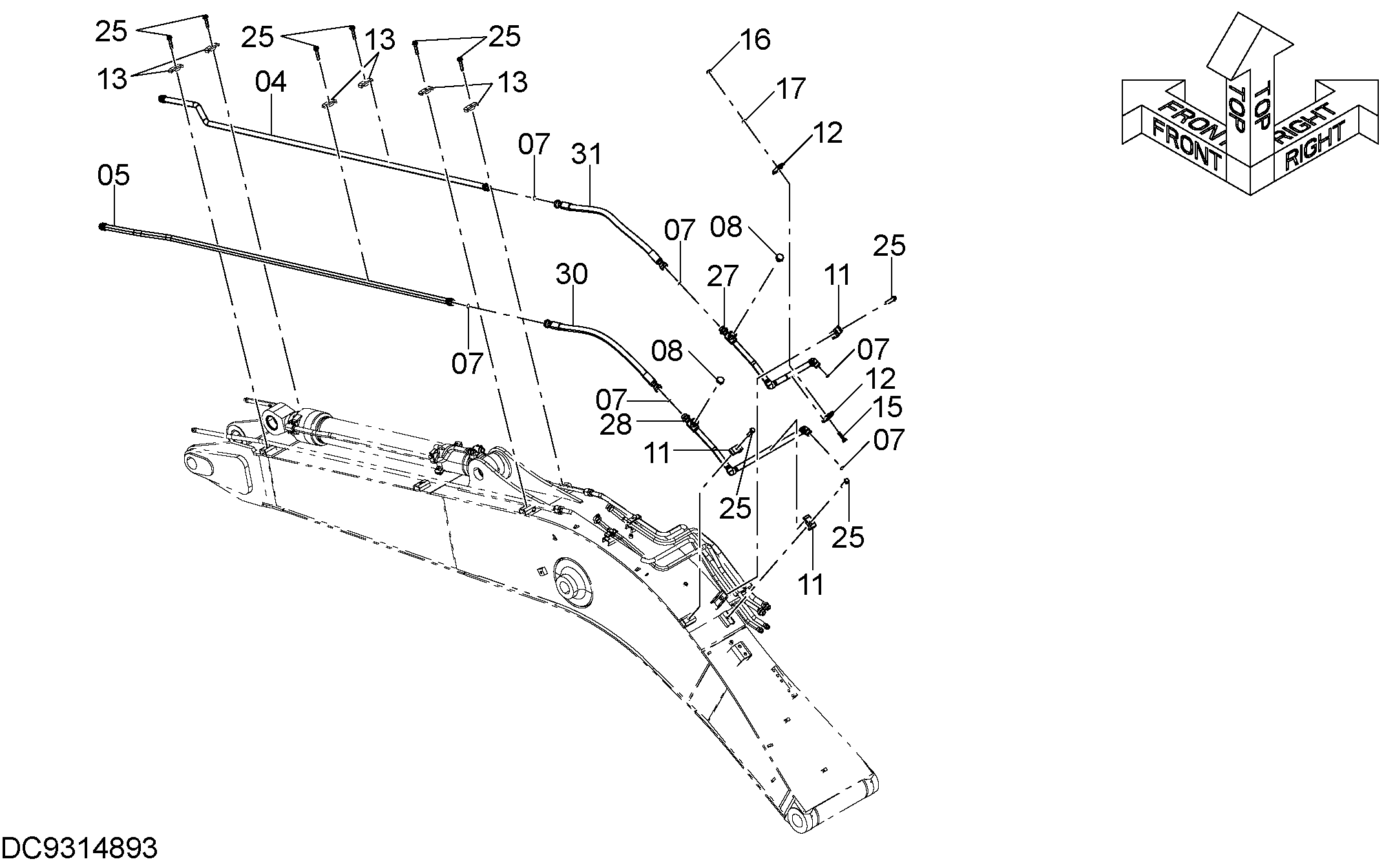

Заводская схема «Бракер трубопроводы (4.6m стрела)» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 8082278 | Трубка | 1 |
| 05 | 8082279 | Трубка | 1 |
| 07 | 4187308 | Уплотнительное кольцо | 6 |
| 09 | 4174542 | Пробка | 2 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | 4190126 | Хомут трубки | 3 |
| 12 | 4189859 | Хомут трубки | 2 |
| 13 | 4141806 | Хомут трубки | 6 |
| 15 | J901265 | Болт | 1 |
| 16 | J950012 | Гайка | 1 |
| 17 | A590912 | Пружинная шайба | 1 |
| 25 | J271265 | Болт с шайбой | 9 |
| 25A | J901265 | Болт | 1 |
| 25B | J222012 | Шайба | 1 |
| 27 | 8121848 | Трубка | 1 |
| 28 | 8121849 | Трубка | 1 |
| 30 | 4676586 | Шланг | 1 |
| 31 | 4665126 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
