Напорные трубопроводы — HITACHI ZX135US-3

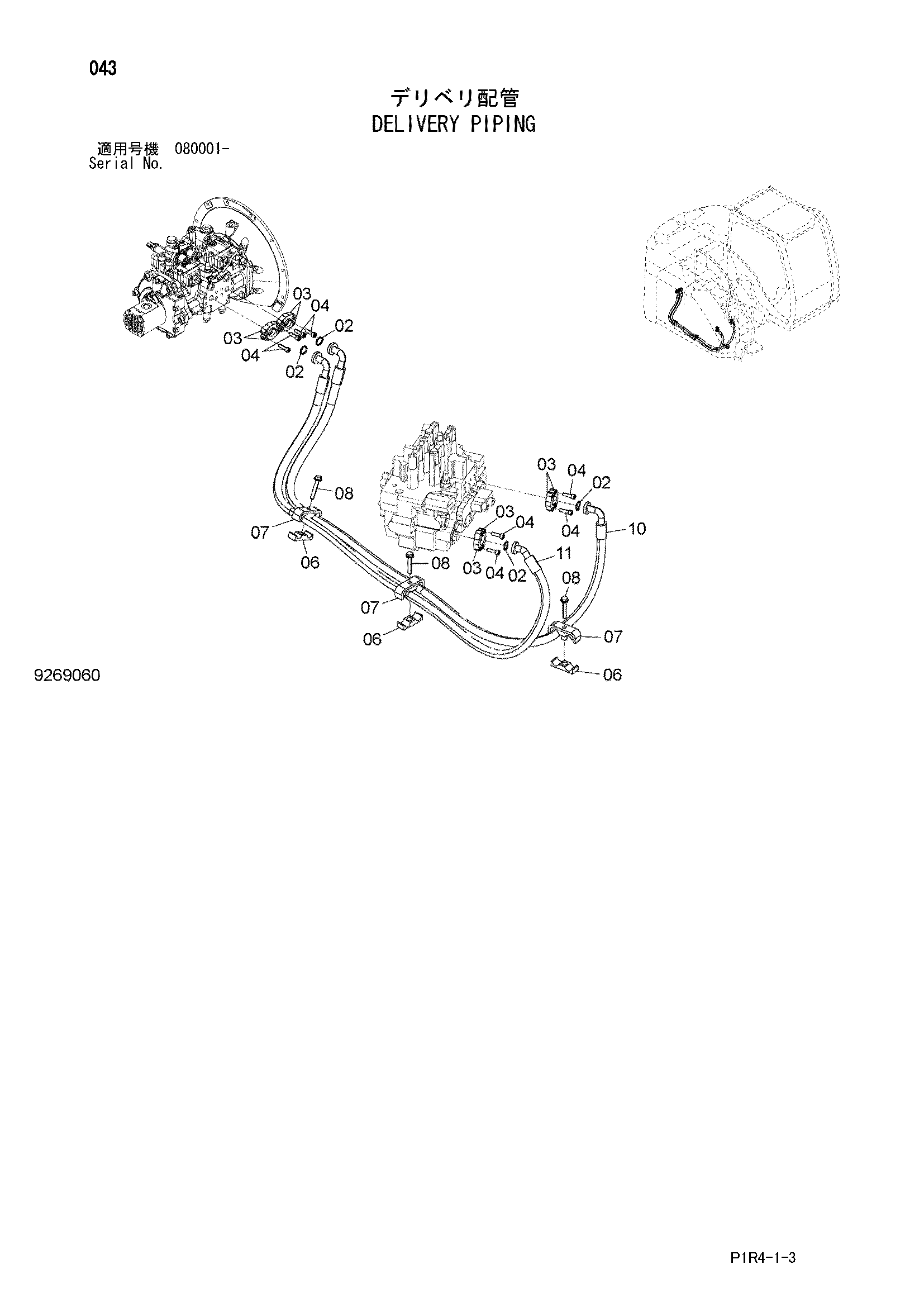

Заводская схема «Напорные трубопроводы» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 971489 | Уплотнительное кольцо | 4 |
| 03 | 4506459 | Разъёмный фланец | 8 |
| 04 | J781035 | Болт с внутренним шестигранником | 16 |
| 06 | 4285722 | Резиновая прокладка | 3 |
| 07 | 4285723 | Хомут трубки | 3 |
| 08 | J271275 | Болт с шайбой | 3 |
| 08A | J901275 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 10 | 9293791 | Шланг в сборе | 1 |
| 10A | 4688358 | Шланг | 1 |
| 10B | 4327294 | Защитный кожух | 5 |
| 11 | 9293792 | Шланг в сборе | 1 |
| 11A | 4688359 | Шланг | 1 |
| 11B | 4327294 | Защитный кожух | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
