Шланг защита от разрыва клапан трубопроводы (рукоять)(1)(2P-BOOM) — HITACHI ZX135US-3

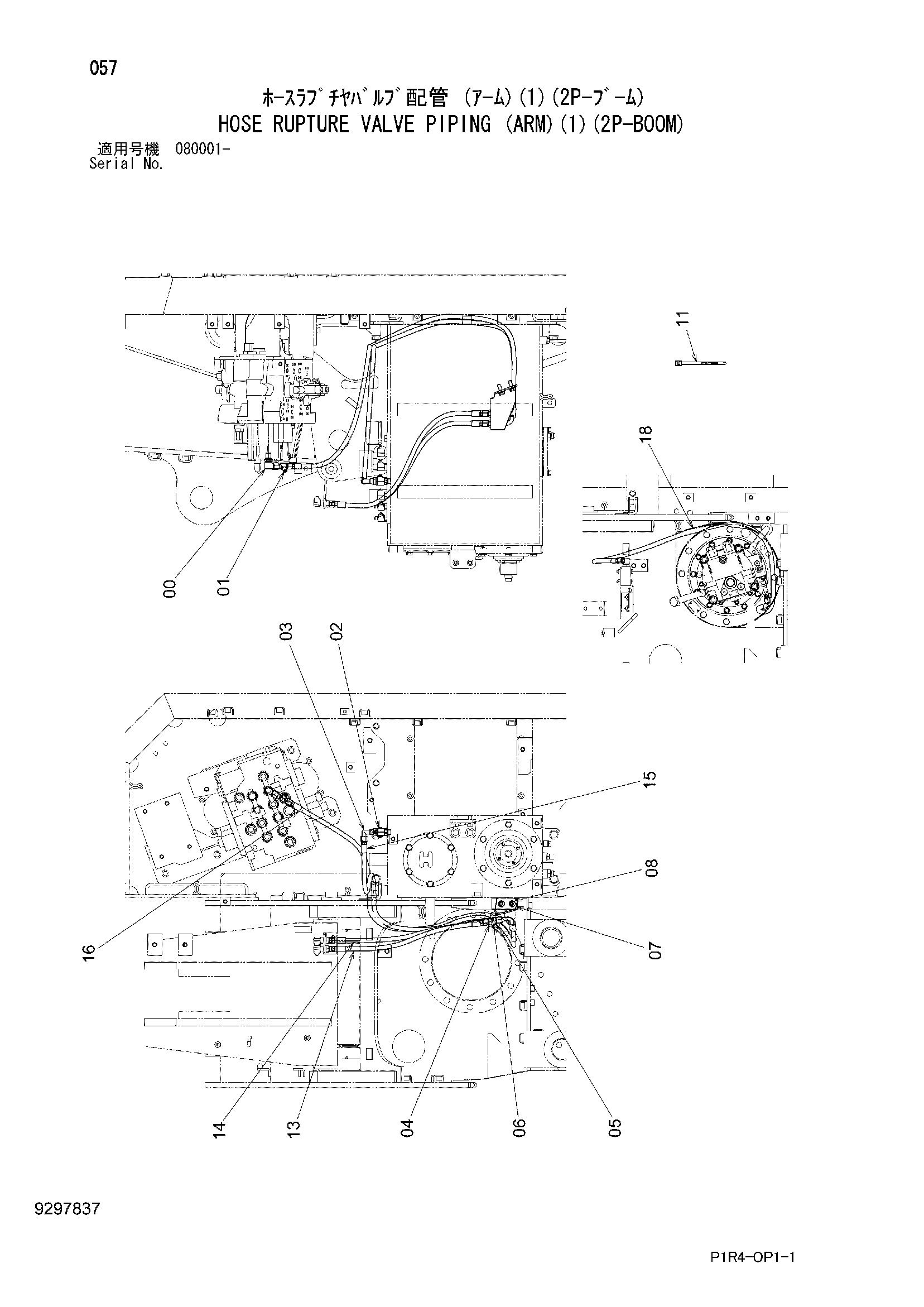

Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять)(1)(2P-BOOM)» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4208913 | Угловой штуцер | 1 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | 4246672 | Соединительный штуцер | 1 |
| 02 | A852433 | Тройник | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4239976 | Унион S | 1 |
| 04 | 4202532 | Адаптер | 2 |
| 05 | 4202531 | Гайка | 2 |
| 06 | A590914 | Пружинная шайба | 2 |
| 07 | 3113131 | Кронштейн | 1 |
| 08 | J271030 | Болт с шайбой | 2 |
| 08A | J901030 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 11 | 4055312 | Ленточный зажим | 6 |
| 13 | 9151848 | Шланг в сборе | 1 |
| 13A | 4304403 | Шланг | 1 |
| 13B | 4327293 | Защитный кожух | 1 |
| 14 | 9290349 | Шланг в сборе | 1 |
| 14A | 4269838 | Шланг | 1 |
| 14B | 4327293 | Защитный кожух | 1 |
| 15 | 9210413 | Шланг в сборе | 1 |
| 15A | 4239755 | Шланг | 1 |
| 15B | 4327293 | Защитный кожух | 3 |
| 16 | 9278082 | Шланг в сборе | 1 |
| 16A | 4670805 | Шланг | 1 |
| 16B | 4327293 | Защитный кожух | 4 |
| 18 | 9295810 | Шланг в сборе | 1 |
| 18A | 4691303 | Шланг | 1 |
| 18B | 4327315 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
