Защитный кожух — HITACHI ZX135US-3

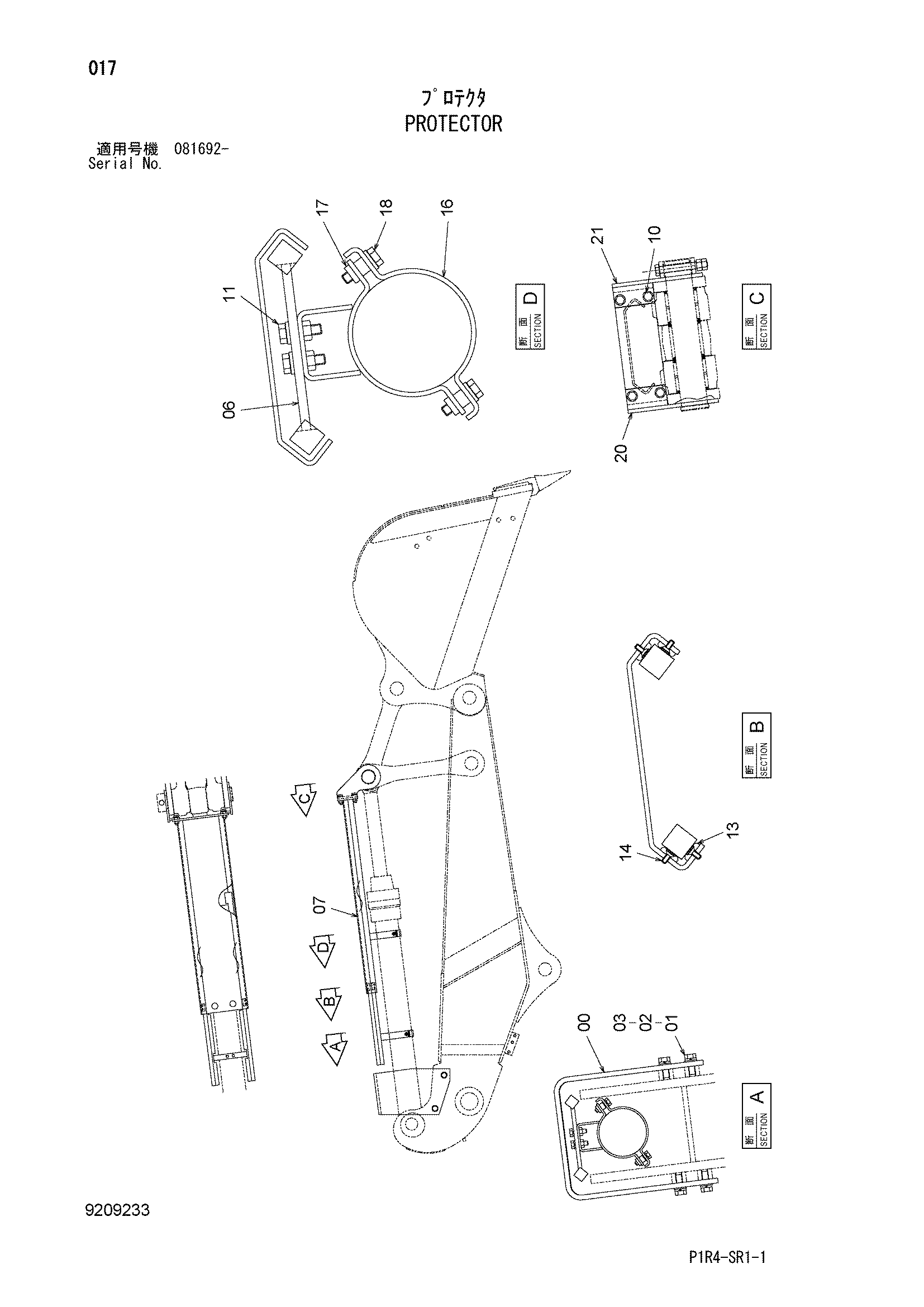

Заводская схема «Защитный кожух» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3093693 | Крышка гидроцилиндр. | 1 |
| 01 | J901640 | Болт | 4 |
| 02 | A590916 | Пружинная шайба | 4 |
| 03 | A590116 | Плоская шайба | 4 |
| 06 | 8086271 | Опора | 1 |
| 07 | 8086272 | Крышка гидроцилиндр. | 1 |
| 10 | J271240 | Болт с шайбой | 4 |
| 10A | J901240 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | J271035 | Болт с шайбой | 4 |
| 11A | J901035 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 13 | 4435545 | Пластина скольжение | 4 |
| 14 | M470513 | Винт | 8 |
| 16 | 4465216 | Хомут | 2 |
| 17 | 8086268 | Хомут | 2 |
| 18 | J271035 | Болт с шайбой | 4 |
| 18A | J901035 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 20 | 9772811 | Правый кронштейн | 1 |
| 21 | 9772812 | Левый кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
