Шланг защита от разрыва клапан трубопроводы (рукоять)(2)(2P-BOOM) — HITACHI ZX135US-3

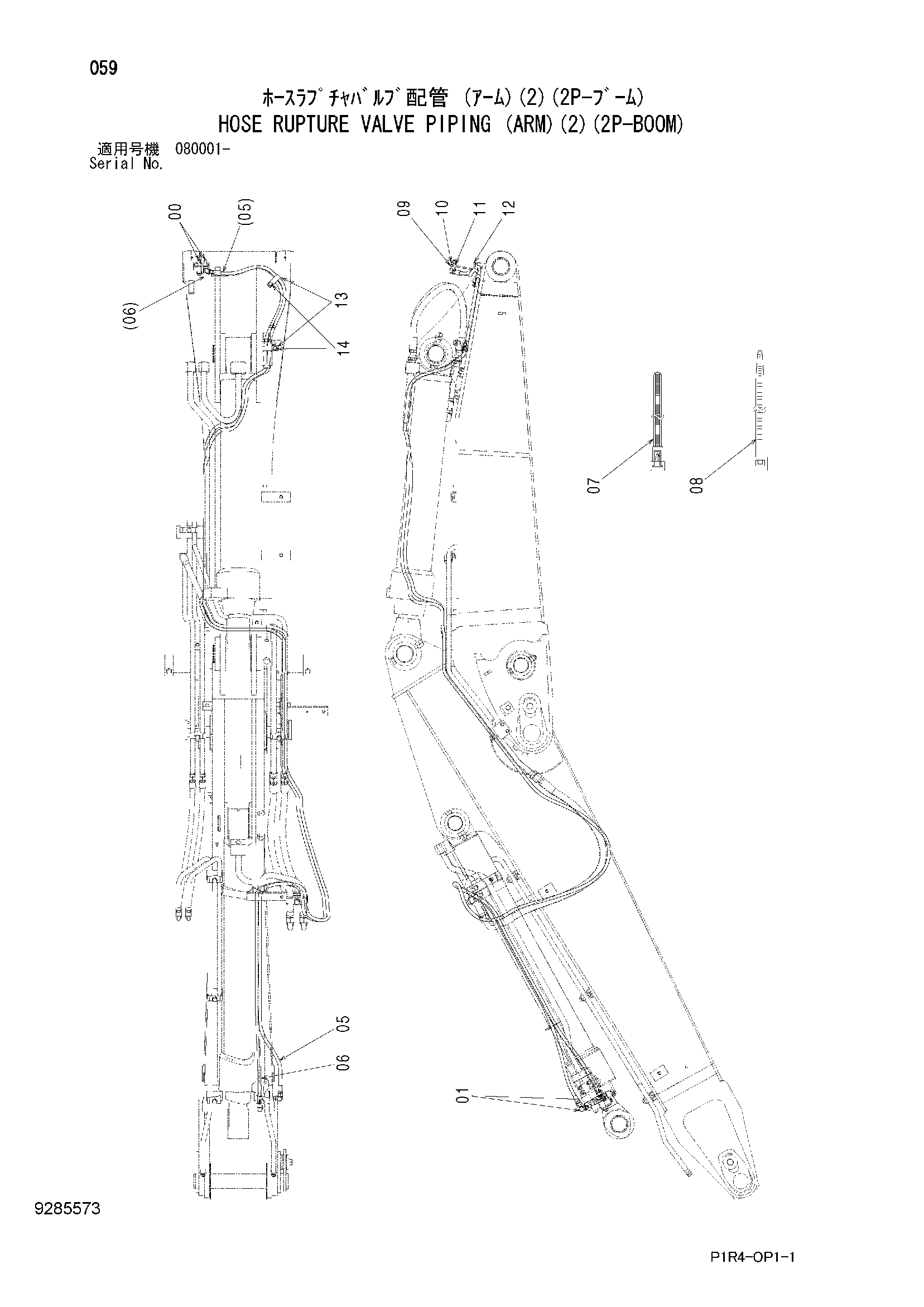

Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять)(2)(2P-BOOM)» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4285863 | Угловой штуцер | 2 |
| 01 | A852323 | Угловой штуцер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 9283486 | Шланг в сборе | 1 |
| 05A | 4676571 | Шланг | 1 |
| 05B | 4327293 | Защитный кожух | 16 |
| 06 | 9285686 | Шланг в сборе | 1 |
| 06A | 4610686 | Шланг | 1 |
| 06B | 4327293 | Защитный кожух | 15 |
| 07 | 4055312 | Ленточный зажим | 15 |
| 08 | 4121859 | Ленточный зажим | 5 |
| 09 | 4679523 | Кронштейн | 1 |
| 10 | 4202531 | Гайка | 2 |
| 11 | A590914 | Пружинная шайба | 2 |
| 12 | J271025 | Болт с шайбой | 2 |
| 12A | J901025 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | 4190282 | Зажим | 2 |
| 14 | J271020 | Болт с шайбой | 2 |
| 14A | J901020 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
