Пилотные гидролинии (G) — HITACHI ZX135US-3

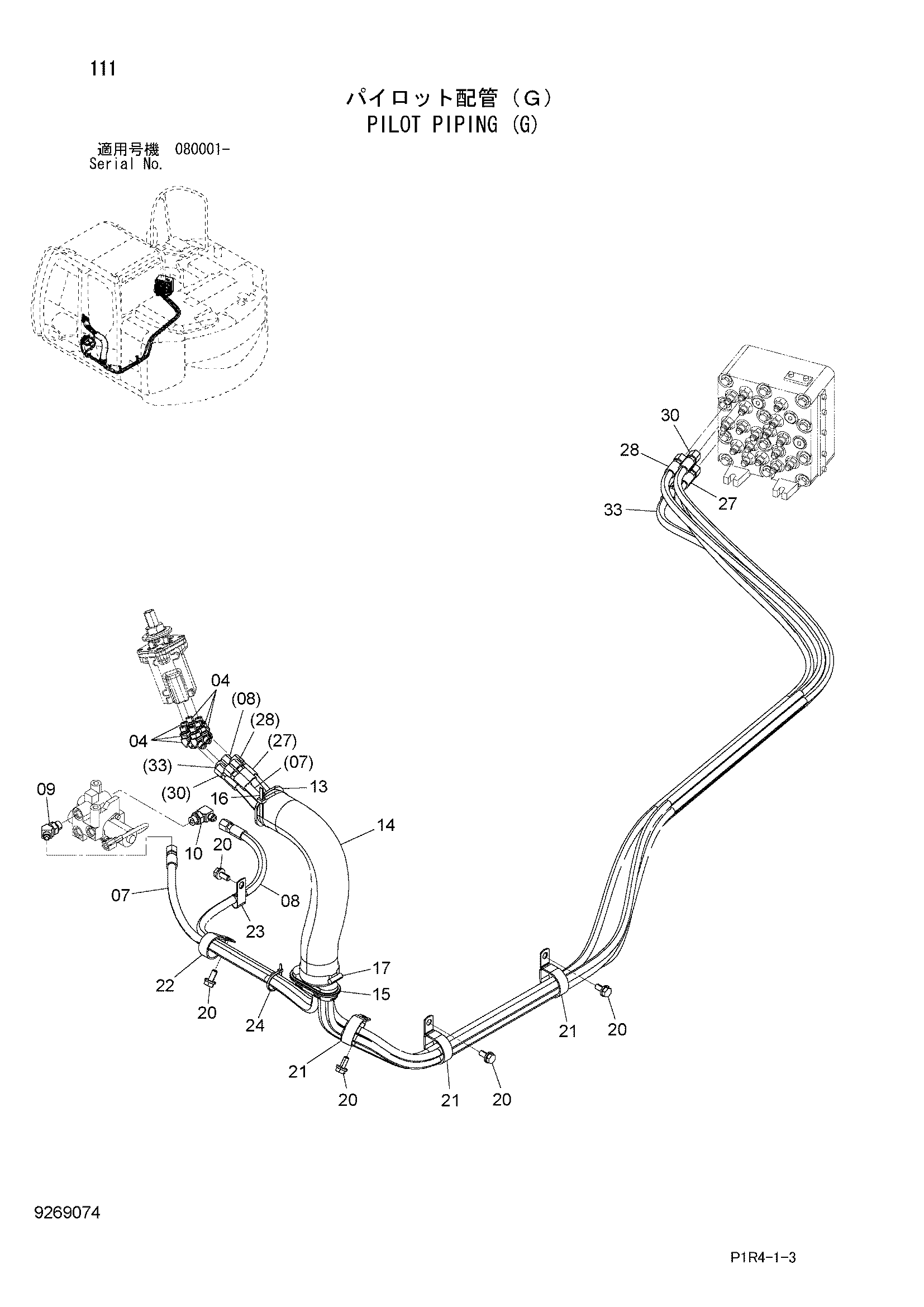

Заводская схема «Пилотные гидролинии (G)» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | A852223 | Угловой штуцер | 6 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4651131 | Пластиковый шланг | 1 |
| 08 | 4437096 | Пластиковый шланг | 1 |
| 09 | A852233 | Угловой штуцер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | A852333 | Угловой штуцер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 3079728 | Втулка | 1 |
| 14 | 4629782 | Шланг | 1 |
| 15 | 2046296 | Втулка | 1 |
| 16 | 4323613 | Ленточный зажим | 1 |
| 17 | 4351774 | Хомут провод | 1 |
| 20 | J271025 | Болт с шайбой | 5 |
| 20A | J901025 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 21 | 4190265 | Зажим | 3 |
| 22 | 4190291 | Зажим | 1 |
| 23 | 4190292 | Зажим | 1 |
| 24 | 4055312 | Ленточный зажим | 1 |
| 27 | 4655182 | Шланг | 1 |
| 28 | 4654827 | Шланг | 1 |
| 30 | 4437633 | Шланг | 1 |
| 33 | 4666801 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
