Воздушный фильтр опора — HITACHI ZX135US-3

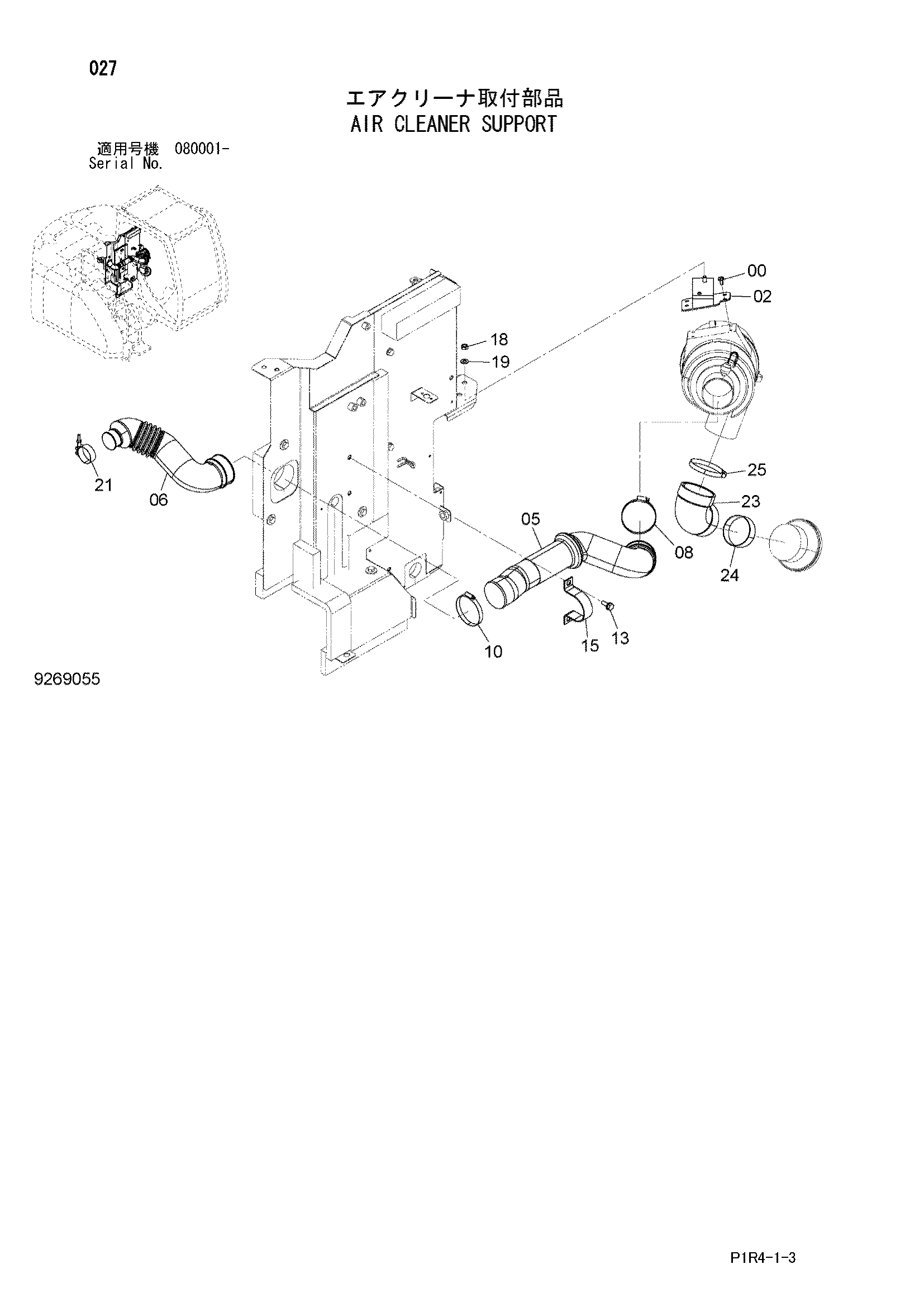

Заводская схема «Воздушный фильтр опора» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J260816 | Болт с шайбой | 4 |
| 00A | J900816 | Болт | 1 |
| 00B | A590108 | Плоская шайба | 1 |
| 02 | 8108025 | Кронштейн | 1 |
| 05 | 4666747 | Воздуховод воздушный | 1 |
| 06 | 4666748 | Воздуховод воздушный | 1 |
| 08 | 4507397 | Хомут шланга | 1 |
| 10 | 4503469 | Хомут шланга | 1 |
| 13 | J271030 | Болт с шайбой | 2 |
| 13A | J901030 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 15 | 4353703 | Хомут трубки | 1 |
| 18 | J950010 | Гайка | 2 |
| 19 | A590110 | Плоская шайба | 2 |
| 21 | 4282474 | Хомут шланга | 1 |
| 23 | 4685587 | Воздушный шланг | 1 |
| 24 | 4685633 | Трубка внутренний | 1 |
| 25 | 4507397 | Хомут шланга | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
