Кронштейн — HITACHI ZX135US-3

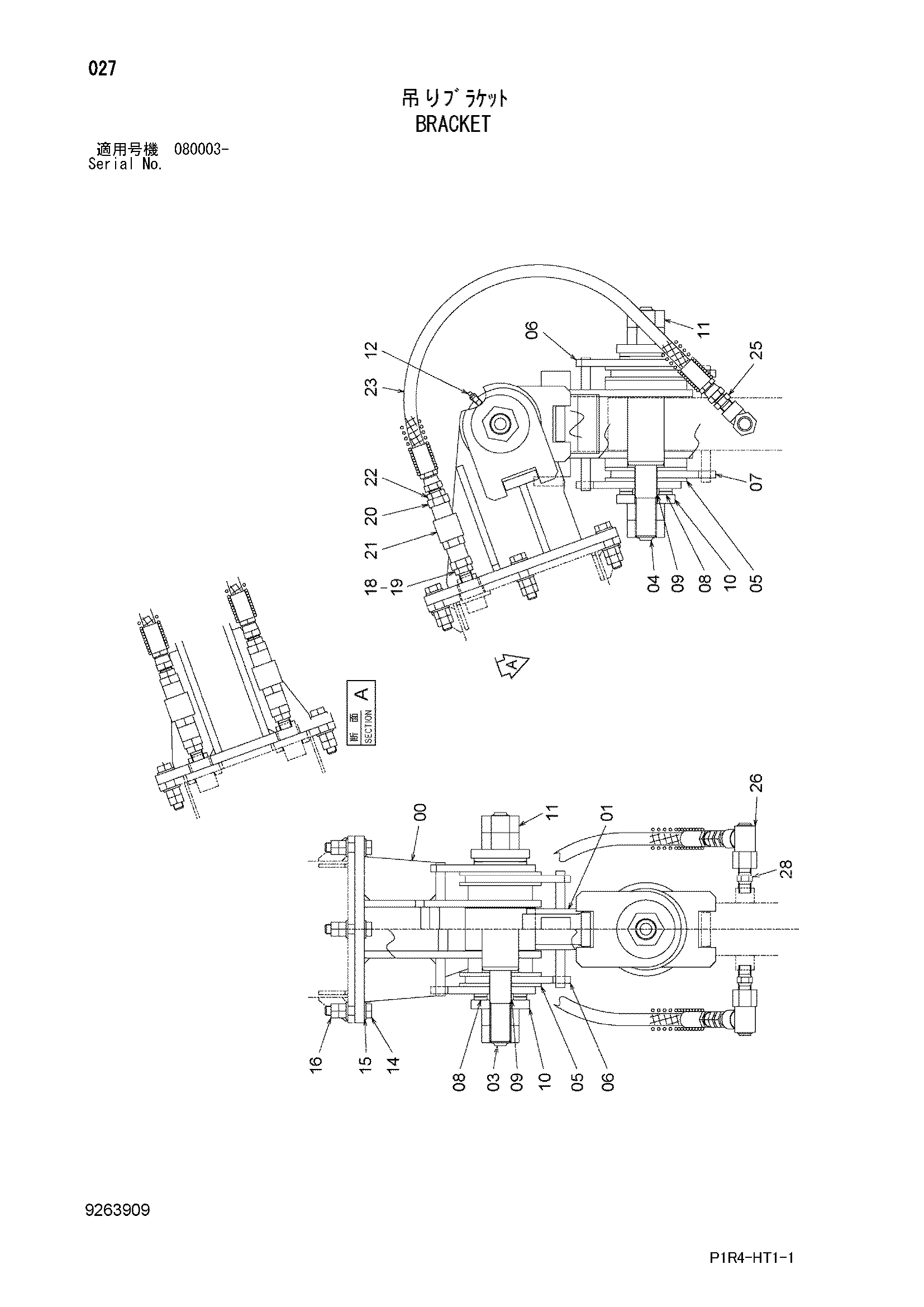

Заводская схема «Кронштейн» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 1032978 | Кронштейн | 1 |
| 01 | 8104873 | Кронштейн | 1 |
| 03 | 3105240 | Палец | 1 |
| 04 | 4653440 | Палец | 1 |
| 05 | 492640 | Дисковый | 8 |
| 06 | 4653432 | Рычаг | 6 |
| 07 | 4653441 | Рычаг | 2 |
| 08 | 492643 | Пружина флусх | 8 |
| 09 | 492644 | Проставка | 4 |
| 10 | 492645 | Сиденье | 4 |
| 11 | J953036 | Гайка | 8 |
| 12 | J75481 | Пресс-маслёнка | 1 |
| 14 | J931670 | Болт | 8 |
| 15 | 4114405 | Шайба | 16 |
| 16 | J950016 | Гайка | 16 |
| 18 | 4506418 | Уплотнительное кольцо | 2 |
| 19 | 4224850 | Адаптер | 2 |
| 20 | 4455879 | Самоуплотняющееся соединение | 2 |
| 21 | 4455878 | Самоуплотняющееся соединение | 2 |
| 22 | 4042032 | Адаптер | 2 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | 4650103 | Шланг | 2 |
| 25 | 94-1303 | Адаптер | 2 |
| 26 | 4288722 | Соединение свивел | 2 |
| 28 | 4234652 | Адаптер | 2 |
| 28A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
