Смещаемый стрела (1) — HITACHI ZX135US-3

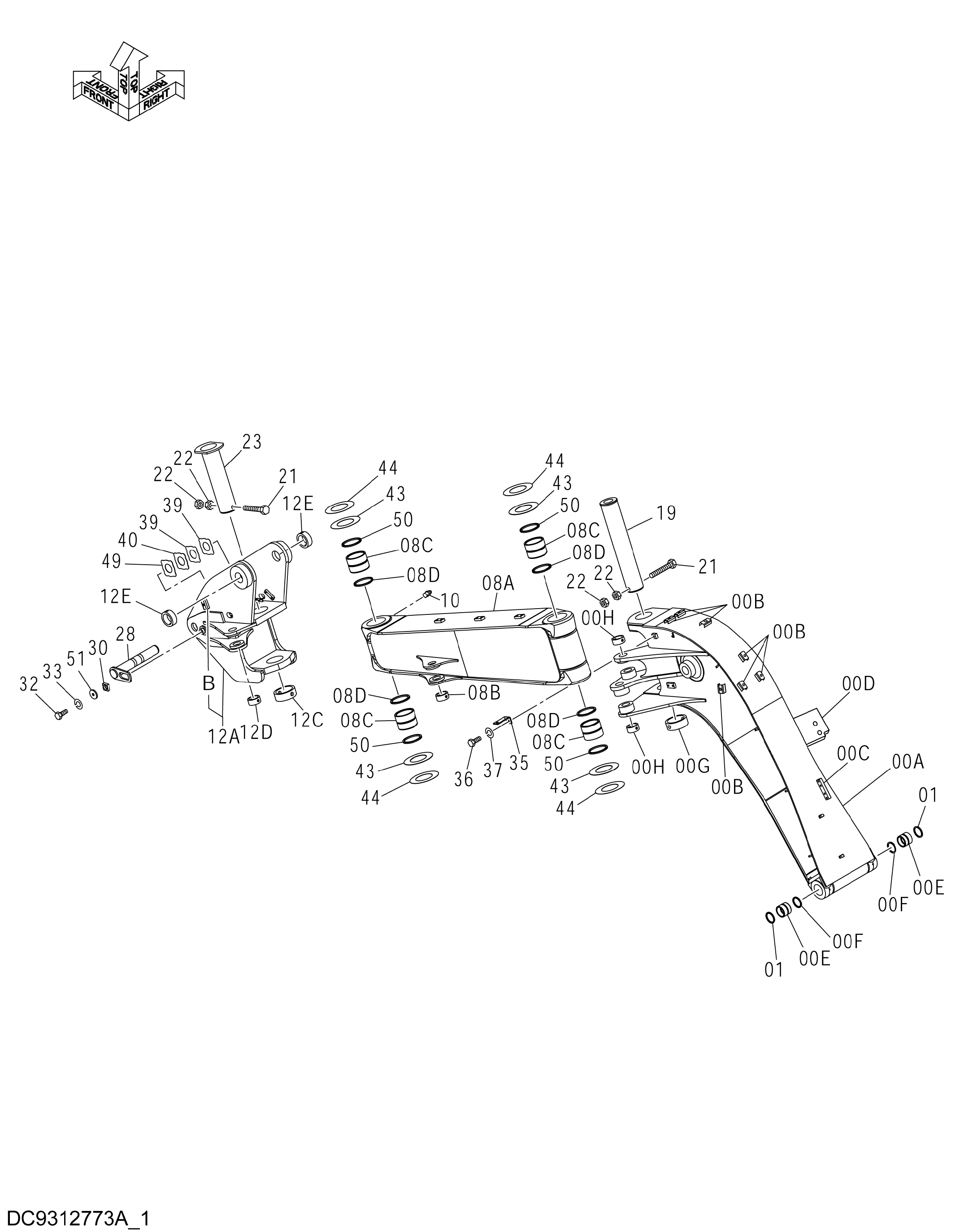

Заводская схема «Смещаемый стрела (1)» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A-H | 7058344 | Стрела нижний в сборе | 1 |
| 00A | 5012900 | Стрела нижний | 1 |
| 00B | 9765301 | Седло винта | 7 |
| 00C | 4268853 | Блок | 1 |
| 00D | 9770340 | Кронштейн | 1 |
| 00E | 4443878 | Втулка | 2 |
| 00F | 4084578 | Пылезащитное уплотнение | 2 |
| 00G | 4419394 | Ограничитель | 1 |
| 00H | 4434951 | Ограничитель | 2 |
| 01 | 4084578 | Пылезащитное уплотнение | 2 |
| 08A-D | 7039304 | Стрела верхний в сборе | 1 |
| 08A | 5007289 | Стрела верхний | 1 |
| 08B | 4434951 | Ограничитель | 1 |
| 08C | 4608406 | Втулка | 4 |
| 08D | 4470531 | Пылезащитное уплотнение | 4 |
| 10 | J75581 | Пресс-маслёнка | 2 |
| 12A-E | 7039288 | Гидроцилиндр. стойка в сборе | 1 |
| 12A | 5007283 | Гидроцилиндр. стойка | 1 |
| 12B | 9765301 | Седло винта | 4 |
| 12C | 4419394 | Ограничитель | 1 |
| 12D | 4434951 | Ограничитель | 1 |
| 12E | 4435240 | Ограничитель | 2 |
| 19 | 3090400 | Палец | 1 |
| 21 | J932416 | Болт | 2 |
| 22 | J951024 | Гайка | 4 |
| 23 | 8094961 | Палец | 1 |
| 28 | 8094477 | Палец | 1 |
| 30 | 4424425 | Блок | 1 |
| 32 | J921840 | Болт | 1 |
| 33 | J257218 | Пружинная шайба | 1 |
| 35 | 4224631 | Кронштейн | 1 |
| 36 | J901425 | Болт | 1 |
| 37 | A590914 | Пружинная шайба | 1 |
| 39 | 4444290 | Упорная пластина | 2 |
| 40 | 4444291 | Упорная пластина | 1 |
| 43 | 4420789 | Упорная пластина | 6 |
| 44 | 4420788 | Упорная пластина | 6 |
| 49 | 4462623 | Упорная пластина | 1 |
| 50 | 4470531 | Пылезащитное уплотнение | 4 |
| 51 | 4640621 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
