Гидролинии рабочего оборудования (2P-BOOM) — HITACHI ZX135US-3

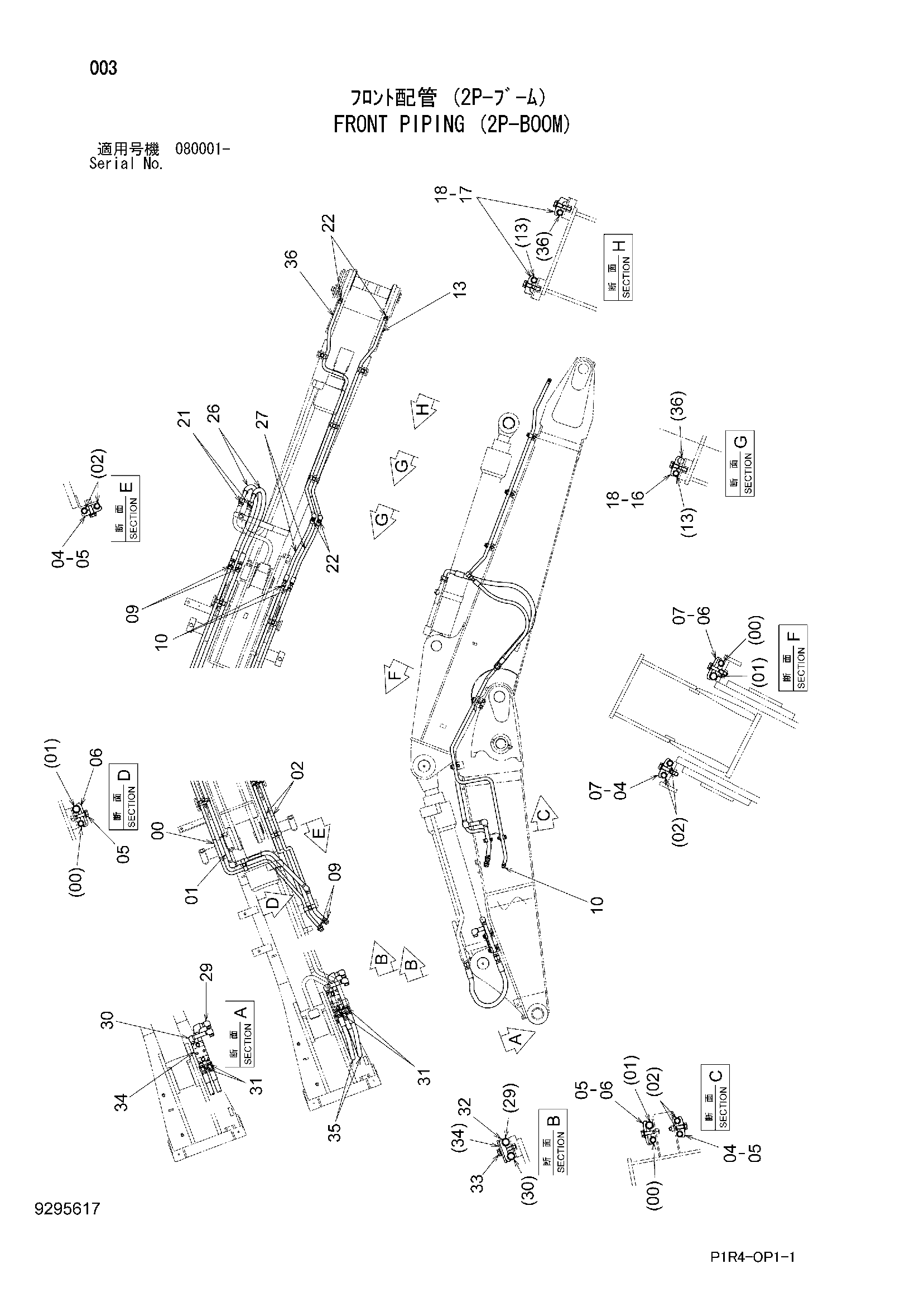

Заводская схема «Гидролинии рабочего оборудования (2P-BOOM)» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8111974 | Трубка | 1 |
| 01 | 8111975 | Трубка | 1 |
| 02 | 8115197 | Трубка | 2 |
| 04 | 4189858 | Хомут трубки | 3 |
| 05 | J271255 | Болт с шайбой | 4 |
| 05A | J901255 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 06 | 4141806 | Хомут трубки | 3 |
| 07 | J271265 | Болт с шайбой | 2 |
| 07A | J901265 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 09 | 4187308 | Уплотнительное кольцо | 4 |
| 10 | 4138938 | Уплотнительное кольцо | 4 |
| 13 | 8114531 | Трубка | 1 |
| 16 | 4189858 | Хомут трубки | 2 |
| 17 | 4190125 | Хомут трубки | 2 |
| 18 | J271255 | Болт с шайбой | 4 |
| 18A | J901255 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 21 | 4187308 | Уплотнительное кольцо | 2 |
| 22 | 4138938 | Уплотнительное кольцо | 4 |
| 26 | 4477209 | Шланг | 2 |
| 27 | 4455870 | Шланг | 2 |
| 29 | 9768895 | Трубка | 1 |
| 30 | 9768894 | Трубка | 1 |
| 31 | 4187308 | Уплотнительное кольцо | 4 |
| 32 | 4189859 | Хомут трубки | 2 |
| 33 | J271260 | Болт с шайбой | 2 |
| 33A | J901260 | Болт | 1 |
| 33B | J222012 | Шайба | 1 |
| 34 | 4678888 | Пластина | 1 |
| 35 | 9295570 | Шланг в сборе | 2 |
| 35A | 4690850 | Шланг | 1 |
| 35B | 4327293 | Защитный кожух | 2 |
| 36 | 8116177 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
