Слов обратный клапан трубопроводы (смещаемый стрела) — HITACHI ZX135US-3

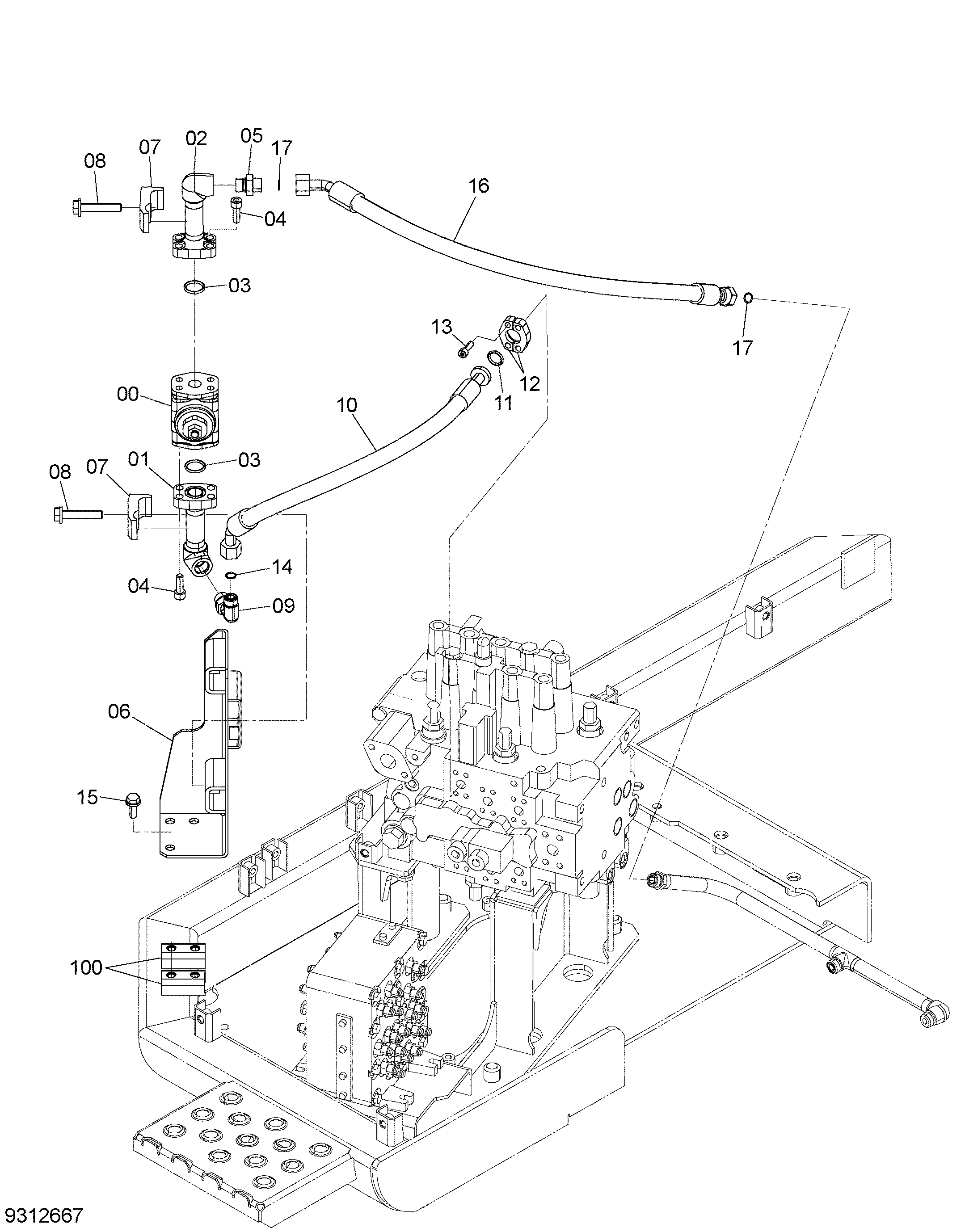

Заводская схема «Слов обратный клапан трубопроводы (смещаемый стрела)» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4330223 | Клапан словретур | 1 |
| 01 | 8121080 | Трубка | 1 |
| 02 | 9772159 | Трубка | 1 |
| 03 | 971489 | Уплотнительное кольцо | 2 |
| 04 | J781030 | Болт с внутренним шестигранником | 8 |
| 05 | A853144 | Адаптер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 8121154 | Кронштейн | 1 |
| 07 | 4190126 | Хомут трубки | 2 |
| 08 | J271265 | Болт с шайбой | 2 |
| 08A | J901265 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 09 | A853344 | Угловой штуцер | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 9312750 | Шланг в сборе | 1 |
| 10A | 4703701 | Шланг | 1 |
| 10B | 4327294 | Защитный кожух | 2 |
| 11 | 4510167 | Уплотнительное кольцо | 1 |
| 12 | 4510173 | Разъёмный фланец | 2 |
| 13 | J780825 | Болт с внутренним шестигранником | 4 |
| 14 | 4138938 | Уплотнительное кольцо | 1 |
| 15 | J271030 | Болт с шайбой | 3 |
| 15A | J901030 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | 9264218 | Шланг в сборе | 1 |
| 16A | 4654416 | Шланг | 1 |
| 16B | 4327294 | Защитный кожух | 2 |
| 17 | 4138938 | Уплотнительное кольцо | 2 |
| 100 | 9764238 | Седло винта | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
