PTO трубопроводы — HITACHI ZX135US-3

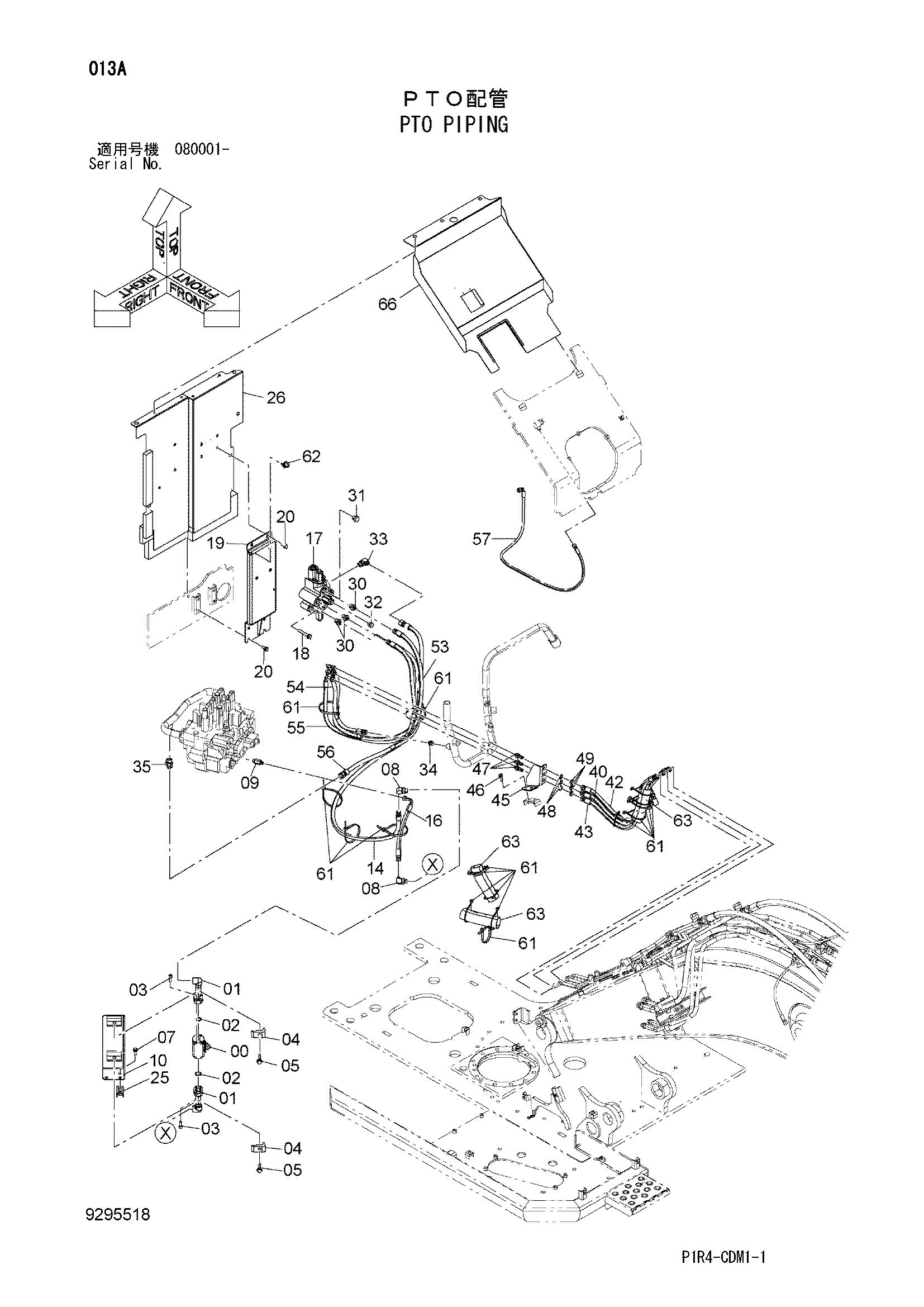

Заводская схема «PTO трубопроводы» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4330223 | Клапан словретурн | 1 |
| 01 | 9754482 | Трубка | 2 |
| 02 | 971489 | Уплотнительное кольцо | 2 |
| 03 | J781030 | Болт с внутренним шестигранником | 8 |
| 04 | 4190126 | Хомут трубки | 2 |
| 05 | J271265 | Болт с шайбой | 2 |
| 05A | J901265 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 07 | J271030 | Болт с шайбой | 3 |
| 07A | J901030 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | A852343 | Угловой штуцер | 2 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4276965 | Адаптер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 8116539 | Кронштейн | 1 |
| 14 | 9295806 | Шланг в сборе | 1 |
| 14A | 4679605 | Шланг | 1 |
| 14B | 4327315 | Защитный кожух | 4 |
| 16 | 9277252 | Шланг в сборе | 1 |
| 16A | 4670669 | Шланг | 1 |
| 16B | 4327293 | Защитный кожух | 1 |
| 17 | 4401481 | Гидрораспределитель | 1 |
| 18 | J271280 | Болт с шайбой | 3 |
| 18A | J901280 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 19 | 8115351 | Кронштейн | 1 |
| 20 | J271030 | Болт с шайбой | 6 |
| 20A | J901030 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 25 | 9764238 | Седло винта | 2 |
| 26 | 8115578 | Крышка | 1 |
| 30 | A852143 | Адаптер | 3 |
| 30A | 4506418 | Уплотнительное кольцо | 1 |
| 31 | A885004 | Пробка | 1 |
| 31A | 4506418 | Уплотнительное кольцо | 1 |
| 32 | A885003 | Пробка | 1 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | A852344 | Угловой штуцер | 1 |
| 33A | 4506418 | Уплотнительное кольцо | 1 |
| 34 | A852133 | Адаптер | 1 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | 4353073 | Угловой штуцер | 1 |
| 35A | 4506424 | Уплотнительное кольцо | 1 |
| 40 | 9289855 | Шланг в сборе | 1 |
| 40A | 4683498 | Шланг | 1 |
| 40B | 4327315 | Защитный кожух | 1 |
| 42 | 9301124 | Шланг в сборе | 1 |
| 42A | 4698188 | Шланг | 1 |
| 42B | 4327315 | Защитный кожух | 1 |
| 43 | 9301125 | Шланг в сборе | 1 |
| 43A | 4698189 | Шланг | 1 |
| 43B | 4327315 | Защитный кожух | 1 |
| 45 | 3113131 | Кронштейн | 1 |
| 46 | J271030 | Болт с шайбой | 2 |
| 46A | J901030 | Болт | 1 |
| 46B | J222010 | Шайба | 1 |
| 47 | 4202532 | Адаптер | 3 |
| 48 | A590914 | Пружинная шайба | 3 |
| 49 | 4202531 | Гайка | 3 |
| 53 | 9295807 | Шланг в сборе | 1 |
| 53A | 4691301 | Шланг | 1 |
| 53B | 4327315 | Защитный кожух | 1 |
| 54 | 9295808 | Шланг в сборе | 1 |
| 54A | 4378018 | Шланг | 1 |
| 54B | 4327315 | Защитный кожух | 1 |
| 55 | 9295809 | Шланг в сборе | 1 |
| 55A | 4691302 | Шланг | 1 |
| 55B | 4327315 | Защитный кожух | 2 |
| 56 | 9260404 | Шланг в сборе | 1 |
| 56A | 4304472 | Шланг | 1 |
| 56B | 4327293 | Защитный кожух | 3 |
| 57 | 9295810 | Шланг в сборе | 1 |
| 57A | 4691303 | Шланг | 1 |
| 57B | 4327315 | Защитный кожух | 2 |
| 61 | 4121859 | Ленточный зажим | 16 |
| 62 | 4259220 | Зажим | 1 |
| 63 | 4219918 | Резиновая втулка | 3 |
| 66 | 8114288 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
