Смещаемый рукоять 1.95m — HITACHI ZX135US-3

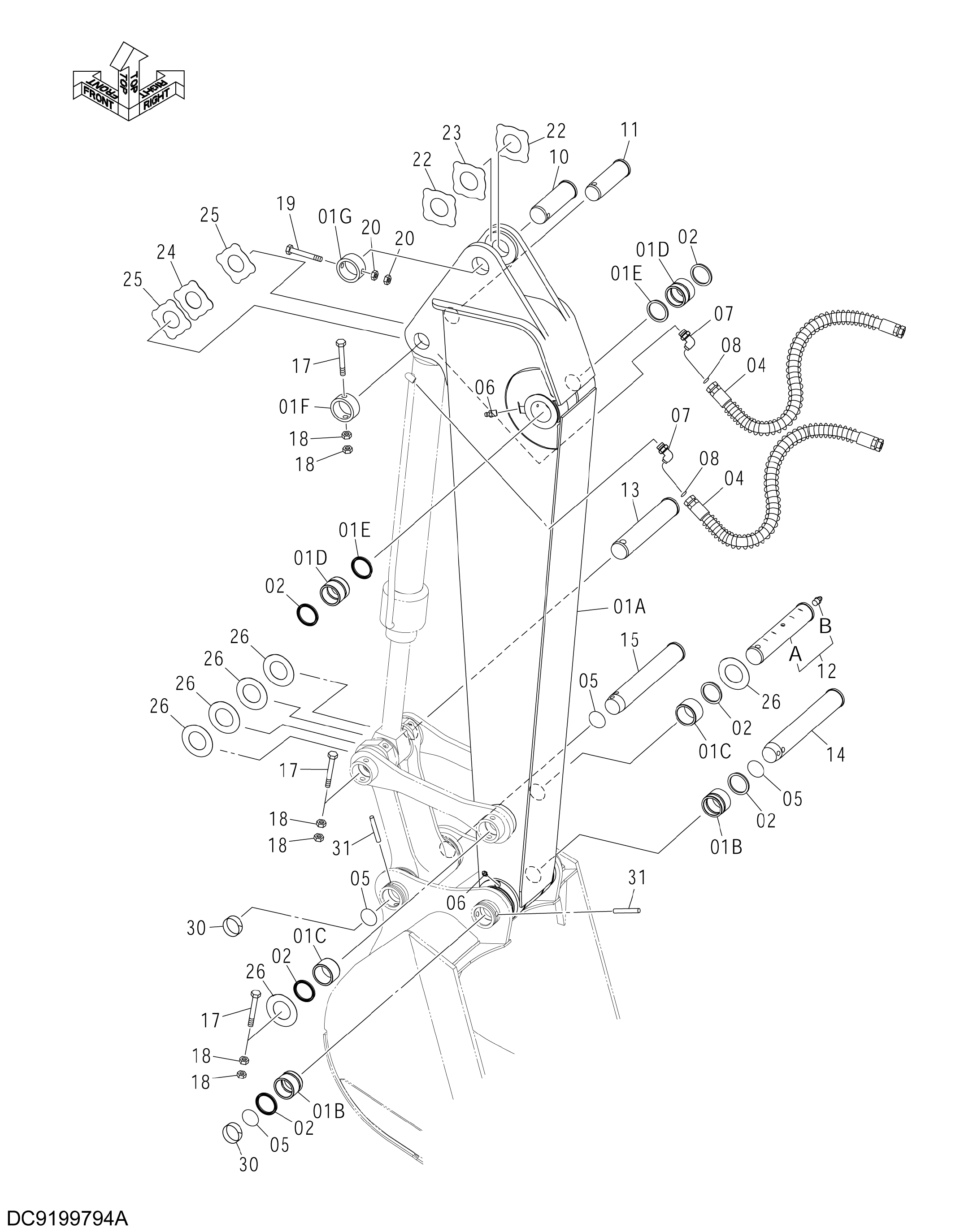

Заводская схема «Смещаемый рукоять 1.95m» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01A-G | 7039290 | Рукоять в сборе | 1 |
| 01A | 6019472 | Рукоять | 1 |
| 01B | 4424953 | Втулка | 2 |
| 01C | 4344898 | Втулка | 2 |
| 01D | 4429942 | Втулка | 2 |
| 01E | 4065687 | Пылезащитное уплотнение | 2 |
| 01F | 4434951 | Ограничитель | 1 |
| 01G | 4434952 | Ограничитель | 1 |
| 02 | 4065687 | Пылезащитное уплотнение | 6 |
| 04 | 4296276 | Шланг | 2 |
| 05 | 4276696 | Уплотнительное кольцо | 4 |
| 06 | J75481 | Пресс-маслёнка | 4 |
| 07 | A853344 | Угловой штуцер | 2 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4138938 | Уплотнительное кольцо | 2 |
| 10 | 3089156 | Палец | 1 |
| 11 | 4452482 | Палец | 1 |
| 12 | 9193963 | Палец в сборе | 1 |
| 12A | 3089106 | Палец | 1 |
| 12B | J75481 | Пресс-маслёнка | 1 |
| 13 | 3089103 | Палец | 1 |
| 14 | 3089243 | Палец | 1 |
| 15 | 3089242 | Палец | 1 |
| 17 | 4435123 | Стопорный палец | 3 |
| 18 | J950016 | Гайка | 6 |
| 19 | 4435125 | Стопорный палец | 1 |
| 20 | J950020 | Гайка | 2 |
| 22 | 4444288 | Упорная пластина | 2 |
| 23 | 4444289 | Упорная пластина | 1 |
| 24 | 4444840 | Упорная пластина | 1 |
| 25 | 4444839 | Упорная пластина | 2 |
| 26 | 4450010 | Упорная пластина | 6 |
| 30 | 4098716 | Кольцо | 2 |
| 31 | 4098717 | Палец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
