Стрела управление детали (2) — HITACHI ZX135US-3

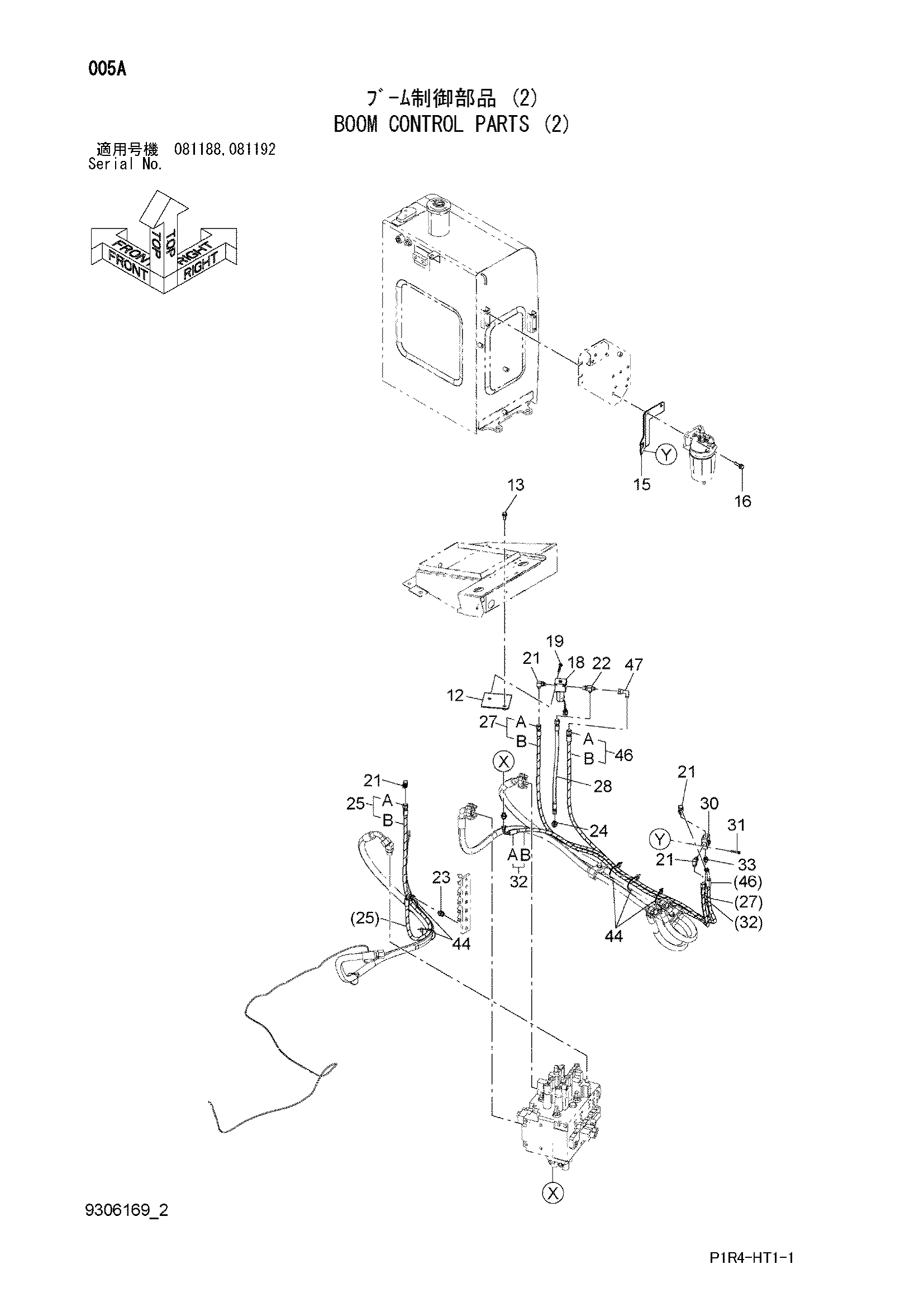

Заводская схема «Стрела управление детали (2)» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 12 | 8118917 | Кронштейн | 1 |
| 13 | J271030 | Болт с шайбой | 2 |
| 13A | J901030 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 15 | 8118918 | Кронштейн | 1 |
| 16 | J271045 | Болт с шайбой | 2 |
| 16A | J901045 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 18 | 4261289 | Электромагнитный клапан | 1 |
| 19 | J260865 | Болт с шайбой | 2 |
| 19A | J900865 | Болт | 1 |
| 19B | A590108 | Плоская шайба | 1 |
| 21 | A852323 | Угловой штуцер | 4 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | A852423 | Тройник | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | A852133 | Адаптер | 1 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4231653 | Адаптер | 1 |
| 25 | 9306250 | В сборе шланг | 1 |
| 25A | 4696391 | Шланг | 1 |
| 25B | 4327293 | Защитный кожух | 2 |
| 27 | 9306062 | В сборе шланг | 1 |
| 27A | 4677294 | Шланг | 1 |
| 27B | 4327293 | Защитный кожух | 4 |
| 28 | 4685535 | Шланг | 1 |
| 30 | 4310916 | Клапан | 1 |
| 31 | J260640 | Болт с шайбой | 2 |
| 31A | J900640 | Болт | 1 |
| 31B | A590106 | Плоская шайба | 1 |
| 32 | 9306063 | В сборе шланг | 1 |
| 32A | 4642963 | Шланг | 1 |
| 32B | 4327293 | Защитный кожух | 3 |
| 33 | A852123 | Адаптер | 1 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 44 | 4055312 | Ленточный зажим | 5 |
| 46 | 9271400 | В сборе шланг | 1 |
| 46A | 4663268 | Шланг | 1 |
| 46B | 4327293 | Защитный кожух | 3 |
| 47 | 4239976 | Унион S | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
