Хомут рукоять (бенд) — HITACHI ZX135US-3

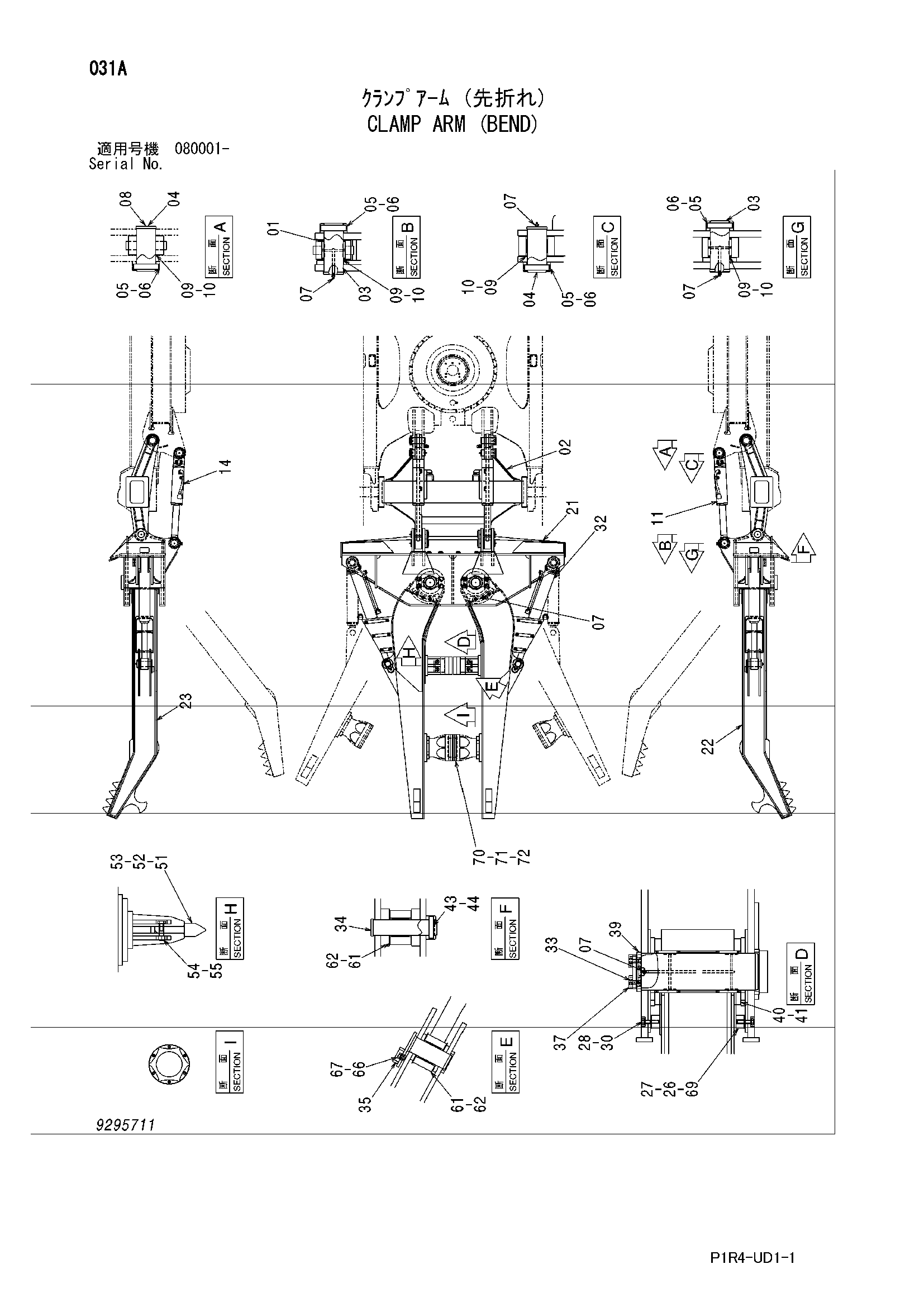

Заводская схема «Хомут рукоять (бенд)» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4084578	Пылезащитное уплотнение	4
02	7055647	Рама	1
03	4639366	Палец	4
04	4348569	Палец	4
05	4106307	Палец	8
06	4098716	Кольцо	8
07	J75481	Пресс-маслёнка	10
08	94-2010	Пробка	2
09	4361294	Упорная пластина 2.0mm	20
10	4361293	Упорная пластина 1.0mm	20
11	9251326	Гидроцилиндр. (левый)	1
11A	4637920	Гидроцилиндр	1
11B	4376210	Втулка	2
11C	4084578	Пылезащитное уплотнение	4
14	9251327	Гидроцилиндр. (правый)	1
14A	4637921	Гидроцилиндр	1
14B	4376210	Втулка	2
14C	4084578	Пылезащитное уплотнение	4
21	7055533	Балка	1
22	9294467	Хомут	1
23	9294468	Хомут	1
26	4691161	Регулировочная шайба 2.0mm	8
27	4691160	Регулировочная шайба 1.0mm	16
28	A590912	Пружинная шайба	8
30	J901255	Болт	8
32	9251325	Гидроцилиндр	2
32A	4637919	Гидроцилиндр	1
32B	4334422	Втулка	2
32C	4094086	Пылезащитное уплотнение	4
33	J271225	Болт с шайбой	8
33A	J901225	Болт	1
33B	J222012	Шайба	1
34	4637914	Палец	2
35	9764305	Палец	2
37	9770147	Ограничитель	4
39	8115387	Палец	2
40	4296541	Регулировочная шайба 1.0mm	6
41	4296542	Регулировочная шайба 2.3mm	2
43	4065688	Кольцо	2
44	4065689	Палец	2
51	4626077	Резец	2
52	4628521	Регулировочная шайба 0.3mm	2
53	4628520	Регулировочная шайба 0.2mm	4
54	J901665	Болт	4
55	J950016	Гайка	4
61	4640334	Упорная пластина 1.0mm	12
62	4640333	Упорная пластина 2.0mm	8
66	J901220	Болт	2
67	449490	Плоская шайба	2
69	3114538	Пластина скольжение	4
70	8116622	Пластина	2
71	J781240	Болт с внутренним шестигранником	12
72	A590112	Плоская шайба	12

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
