Вспомогательный трубопроводы (стрела) — HITACHI ZX135US-3

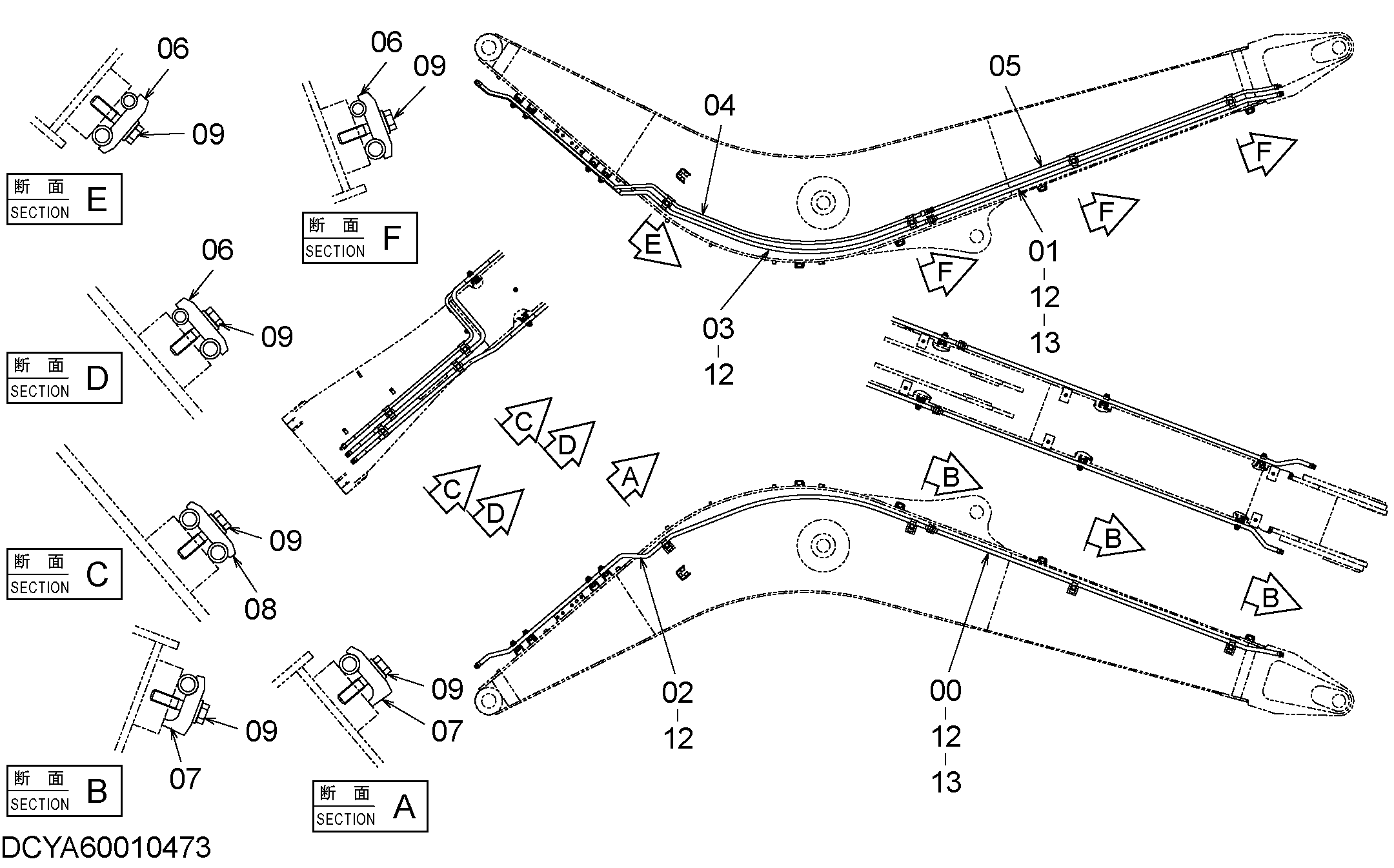

Заводская схема «Вспомогательный трубопроводы (стрела)» для HITACHI ZX135US-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40009284 | Трубка | 1 |
| 01 | YA40009285 | Трубка | 1 |
| 02 | YA40009286 | Трубка | 1 |
| 03 | YA40009287 | Трубка | 1 |
| 04 | 8114044 | Трубка | 1 |
| 05 | 8082280 | Трубка | 1 |
| 06 | 4202559 | Хомут трубки | 6 |
| 07 | 4190125 | Хомут трубки | 4 |
| 08 | 4189858 | Хомут трубки | 2 |
| 09 | J271255 | Болт с шайбой | 12 |
| 09A | J901255 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 12 | 4138938 | Уплотнительное кольцо | 4 |
| 13 | 4187308 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX135US-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
